الرجاء المساعدة في حل مشكلة تأريض

[E.Hasan_Hawis]

السلام عليكم ورحمة الله وبركاته اساتذتي وزملائي الكرام.

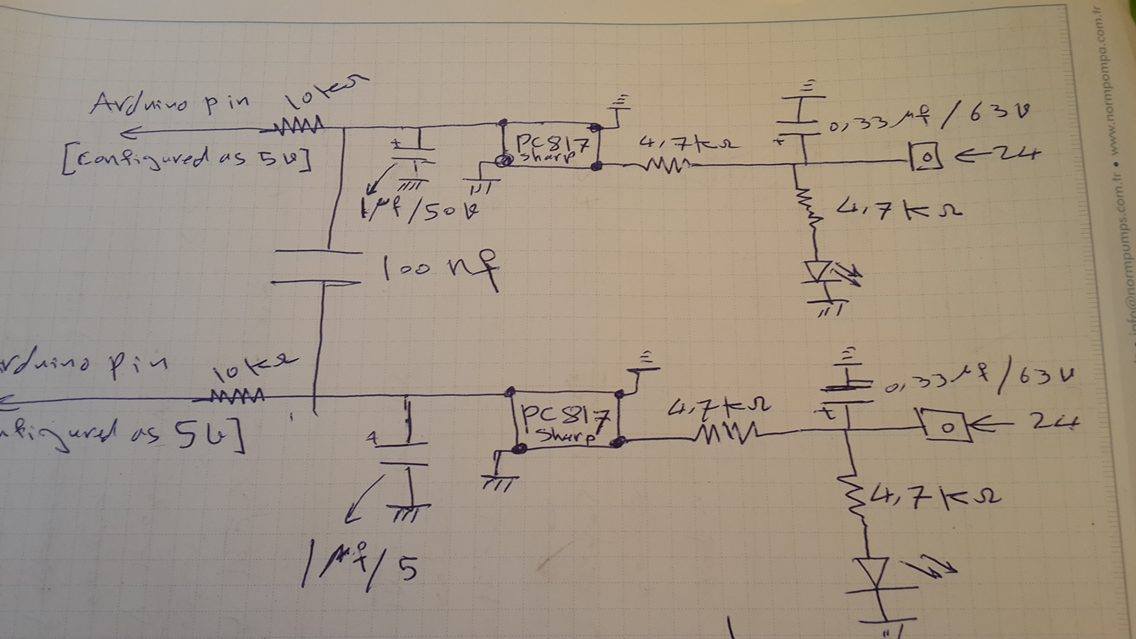

في الصورة المرفقة دارة هدفها اعلام المتحكم بوجود اشارة دخل 24 فولط من خلال 8 مداخل (في الصورة مدخلين فقط ).
يتم تهيئة رجل المتحكم كدخل واعطائها جهد عالي وعند ورود اشارة 24 تقوم الدارة pc817 بوصل رجل المتحكم مع الارض عن طريق مقاومة 10 كيلو اوم وبالتالي برمجيا نحصل على مقاطعة بهبوط الجهد
المشكلة التي تواجهني هي ان بعض المداخل تعمل بشكل طبيعي
وبعضها الآخر لا تعمل الا عند لمسي للدارة بيدي او من خلال اي شئ معدني
لدي 100 نسخة من هذه الدارة
بعض النسخ تظهر المشاكل السابقة
وبعضها تعمل كاملة بشكل طبيعي
فالرجاء ايفادتي من اصحاب الخبرة بتفسيرهم لهذا الامر والحل ان امكن ذلك
وجزاكم الله كل خير

[assed]

السلام عليكم
من المفترض ان يكون خرج الاوبتوكبلر الى المتحكم بدون مقاومة 10 كيلو . تربط المقاومة ال 10 كيلو من الجهد العالي ((5فولت)) الى طرف المتحكم . بهذه الحالة لن يكون هنالك تذبذب بالمتحكم وسيعمل مضبوط ان شاء الله

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
لكى يعمل الابتوكبلر بكفاءة ( PC817 ) يجب ان تكون المقاومة المربوطة مع الليد الداخلى لها (مدخل الفوتو كبلر ) فى حدود 1 كيلو بدلا من 10 كيلو لان الفولت الذى تعمل عليه هو 24 فولت
قم بتغيير هذه المقاومة لـــ 1 كيلو
متابــــــــع

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة E.Hasan_Hawis

السلام عليكم ورحمة الله وبركاته اساتذتي وزملائي الكرام.
في الصورة المرفقة دارة هدفها اعلام المتحكم بوجود اشارة دخل 24 فولط من خلال 8 مداخل (في الصورة مدخلين فقط ).
يتم تهيئة رجل المتحكم كدخل واعطائها جهد عالي وعند ورود اشارة 24 تقوم الدارة pc817 بوصل رجل المتحكم مع الارض عن طريق مقاومة 10 كيلو اوم وبالتالي برمجيا نحصل على مقاطعة بهبوط الجهد
المشكلة التي تواجهني هي ان بعض المداخل تعمل بشكل طبيعي
وبعضها الآخر لا تعمل الا عند لمسي للدارة بيدي او من خلال اي شئ معدني
لدي 100 نسخة من هذه الدارة
بعض النسخ تظهر المشاكل السابقة
وبعضها تعمل كاملة بشكل طبيعي
فالرجاء ايفادتي من اصحاب الخبرة بتفسيرهم لهذا الامر والحل ان امكن ذلك
وجزاكم الله كل خير

اخى
سأفترض أن PC817 متصل فعليا بالطريقة الصحيحة بخلاف ما هو بالرسم لذا

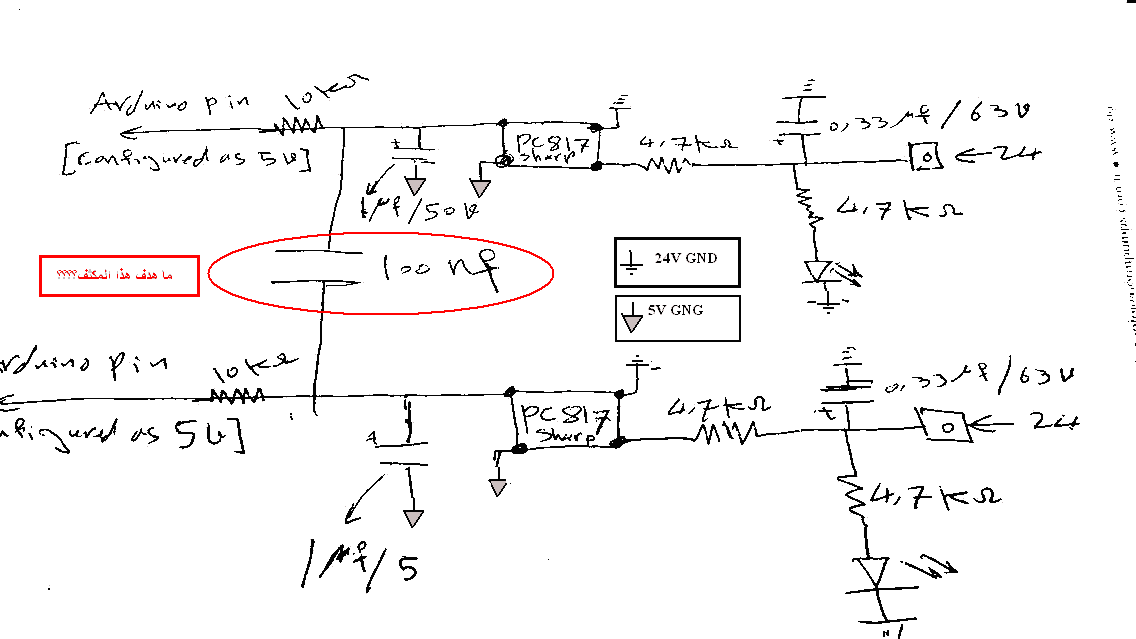

كما بالرسم المرفق يجب أن يكون الأرضى الخاص بالجهد 24 كما بالرسم غير متصل بالأرضى الخاص بالجهد 5 فولت

أيضا المكثف الرابط بين الدخول قد يسبب مشاكل لكونه يعمل على التردد الأعلى و من ثم قد ينقل من جانب لآخر ما يكفى لإحداث interrupt كما أن وضعه بالنسبة للثمان مداخل غير موضح هل هم 8 فقط أم كم مكثف و كيف توصيلهم فيما بين المداخل؟ و ما هدفه فى الدائرة؟؟

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم

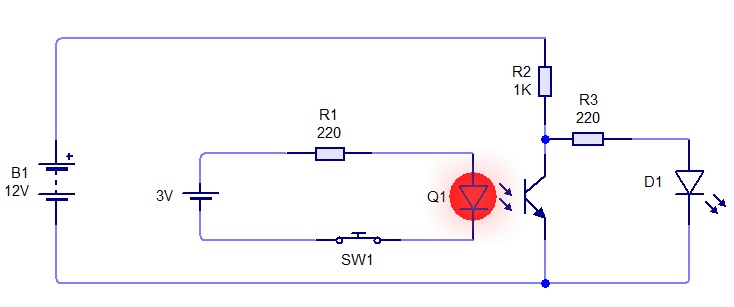

اليك دائرة كنت قد قمت بتركيبها فعليا وكانت تعمل بكفاءة تامة
وهى مناسبه جدا للعمل مع المتحكمات خاصة اذا كان خرجها مع ملف حثى مثل الريلاى
