السلام عليكم // الاخ عماد .. لنطلع بشكل مختصر على مثال لبور سبلاي 5 فولت من نفس الداتا شيت للمتكاملة التي ذكرتها انت في مشاركتك اعلاه وهي KA7500 ولنتعرف عليها من الداخل لكي نعرف كيف يمكن التعامل معها بشكل يمكننا من التلاعب بالاخراج حسب التحكم بعرض النبضة (عمل المتكاملة ) .

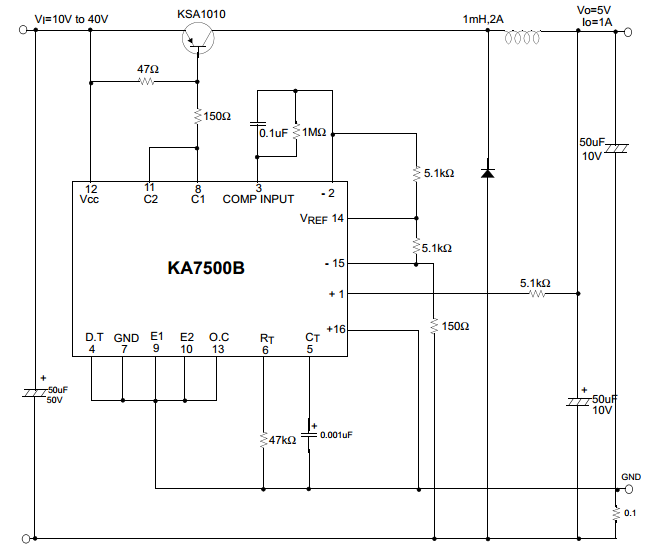

لاحظ هذا الشكل وهو يعطينا خرج 5 فولت ..
قبل ان نتكلم عن الشكل الاول لابد من الاطلاع على المخطط الداخلي للمتكاملة المذكورة كي نعرف اي من الاطراف تهمنا باجراء التعديلات على جهودها .

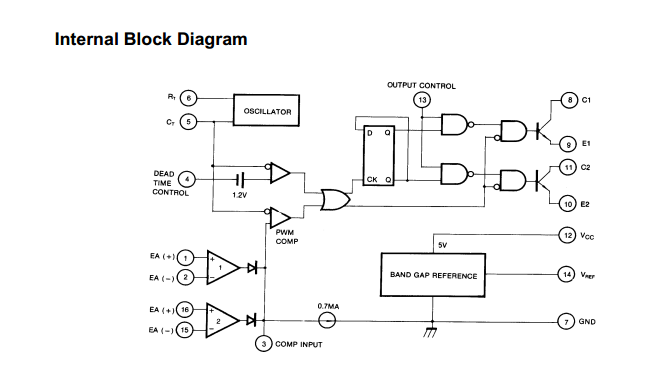

اذا نشاهد المخطط الداخلي للمتكاملة وهو .
الان يمكننا الحديث بوضوح حسب الصورتين اعلاه ..
نشاهد هناك جهد ماخوذ من الخرج النهائي 5 فولت يعاد للطرف 1 من المتكاملة .. طيب من يكون الطرف 1 ؟ الجواب ننظر المخطط الداخلي نشاهد مكبر عمليات بالداخل له طرفين دخل احداهما هو الطرف 1وهو دخل موجب والثاني الطرف 2 وهو دخل عاكس . طيب
لم نشاهد في الشكل الاول مجزء جهد او مقاومة للارضي على الطرف 1 بل توجد فقط مقاومة هي 5.1 كيلو ومكثف ترشيح صغير 50 مايكرو . اذا هذه المقاومة هي حماية لدخل الاي سي ولا تغير بالجهد الداخل للاي سي فتنقله كما هو لان ممانعة دخول المكبر كبيرة كما نعرف . اكيد سيدخل هذا الجهد ليقارن بجهد اخر على دخل مكبر العمليات وهو الطرف 2 (العاكس ) .. فمن اين نحصل على جهد المقارنة ؟ الجواب الطرف 14 هو رفرنس ويتم تثبيت الجهد داخل المتكاملة . واخراج هذا الجهد هو 5 فولت للاي سي المذكور .. نراجع المخطط الاول نرى 5.1 كيلو اخرى توصل لنا جهد الرفرنس بالطرف 2 الان اكتملت لنا الصورة هذا يعني لو زاد جهد خرج الدائرة عن 5 فولت سيكون مكبرالخطاْ قد اعطى خرجا موجبا الى مرحلة pwm بتقليل الخرج حتى يكون خرج الدائرة 5 فولت ..
قد تسأل عن المكبر ذو طرفي الدخل رقم 15 و 16 من الاي سي .. هذا لتحديد التيار كحماية من زيادة سحب التيار (المقارن يعمل على تكوين الجهد على المقاومة الصغيرة 0.1 الموصولة توالي مع سالب اخراج الدائرة (هذا ليس موضوعنا الان )

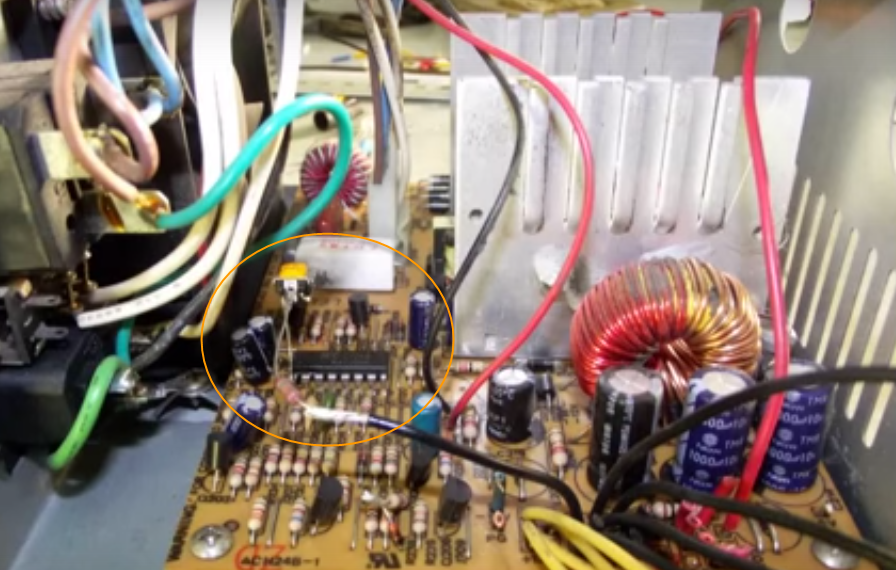

نعود الان لبور الكمبيوتر .. قد يكون الامر مختلف لكن ليس بالكثير اذا فهمنا جيدا توصيلات المتكاملة .

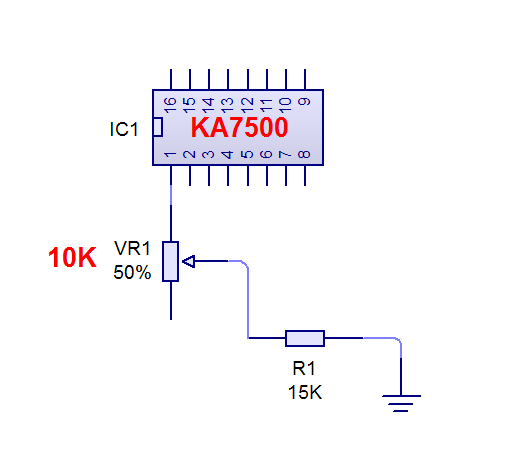

قد تكون المراقبة في بعض الانواع ليس على الخرج 5 فولت ممكن ان يكون على الخرج 12 فولت فنجد هناك حاجة لوجود مجزء جهد لجعل خط المتابعة للخرج مساوي ل 5 فولت لاننا نعرف ان جهد الرفرنس هو 5 فولت .
قد يكون خط الطرف 2 المأخوذ من الرفرنس ليس 5 هو الاخر باستخدام مجزء بطريق ذالك الخط وهذا يجعلنا نعيد الحسابات مع مجزء جهد الدخل رقم 1 ..

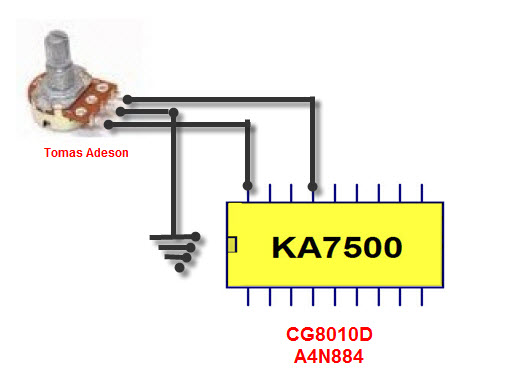

خلاصة الكلام يمكننا بالطبع تقليل خرج مصدر البور سبلاي عن 12 فولت بالطريقة نفسها او بطرق التلاعب بخط الرفرنس وخط متابعة الخرج للحصول على جهود اقل مثلما حصلت انت على جهد اعلى من 12 .. تحياتي لك
واعذرني عن اجراء التجربة الان لانشغالي بشكل كبير وسأعطيك النتائج بالمستقبل ان شاء الله .
احتاج الى مخطط للتحكم بالفولت من 0-15 فولت
