قديم 22-11-2015, 07:17 AM المشاركة 1
ha مساعدة في pic16f877a والكرستالة Twitter FaceBook Google+



سلام عليكم اساتذتي الكرام ...لدي مشكلة في الpic16f877a مع الكرستالة 8 ميكا كما تعلمون ان البيك هذا ليس له كرستالة داخلة لذلك يجب وضع كرستالة خارجة واشتريت من السوق 5 كرستالات 8 ميكا وعند ربطها مع البيك نلاحظ البيك لا يعمل بشكل صحيح مع العلم انا داخل دورة للمهندس احمد سمير واتبع خطواته عند التصميم .......المشكلة ان البيك يعمل بصورة غير صحيح مثلا عند ربط leds معاه الاحظ الليدات تبدأتضيئ بصورة غير صحيح ولا يعمل البيك الا عند ضربه او تحريك الكرستالة وبعدها ايضا يتوقف .............اعتذر عن الاطاله جزاكم الله الف خير

اعلانات

ahmed idris
:: مهندس متميز ::
تاريخ التسجيل: Jul 2015
المشاركات: 453
نشاط [ ahmed idris ]
قوة السمعة:0
قديم 22-11-2015, 10:52 AM المشاركة 2
افتراضي


السلام عليكم اساتذتي الكرام ...لدي مشكلة في الpic16f877a مع الكرستالة 8 ميكا كما تعلمون ان البيك هذا ليس له كرستالة داخلة لذلك يجب وضع كرستالة خارجة واشتريت من السوق 5 كرستالات 8 ميكا وعند ربطها مع البيك نلاحظ البيك لا يعمل بشكل صحيح مع العلم انا داخل دورة للمهندس احمد سمير واتبع خطواته عند التصميم .......المشكلة ان البيك يعمل بصورة غير صحيح مثلا عند ربط leds معاه الاحظ الليدات تبدأتضيئ بصورة غير صحيح ولا يعمل البيك الا عند ضربه او تحريك الكرستالة وبعدها ايضا يتوقف .............اعتذر عن الاطاله جزاكم الله الف خير
السلام عليكم

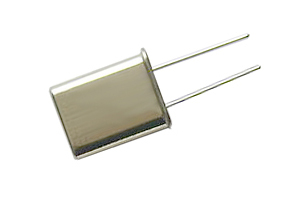

بداية أخي الكريم إذا كنت تقصد بكريستالة مثل هذا العنصر :

فتأكد أنه لايوجد اي بيك له كريستالة داخلية وإنما مذبذب داخلي بعناصر أخرى داخل البيك مثل المقاومات والمكثفات .
المهم هناك احتمال رداءة جودة الكريستالة لديك ولكن هناك احتمالات أخرى مثل خطأ في الاعدادات أو في اختيار نوع المذبذب وقيمة التردد .
لتيسير المتابعة ارفق هنا ملف المشروع الكامل بالميكروسي الذي قمت بتنفيذه عمليا للتأكد من سلامة السوفت أولا وبعد ذلك يمكن الانتقال إلى الهارد وان شاء الله تصل إلى الحل.

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:409
قديم 22-11-2015, 11:54 AM المشاركة 3
افتراضي


سلام عليكم اساتذتي الكرام ...لدي مشكلة في الpic16f877a مع الكرستالة 8 ميكا كما تعلمون ان البيك هذا ليس له كرستالة داخلة لذلك يجب وضع كرستالة خارجة واشتريت من السوق 5 كرستالات 8 ميكا وعند ربطها مع البيك نلاحظ البيك لا يعمل بشكل صحيح مع العلم انا داخل دورة للمهندس احمد سمير واتبع خطواته عند التصميم .......المشكلة ان البيك يعمل بصورة غير صحيح مثلا عند ربط leds معاه الاحظ الليدات تبدأتضيئ بصورة غير صحيح ولا يعمل البيك الا عند ضربه او تحريك الكرستالة وبعدها ايضا يتوقف .............اعتذر عن الاطاله جزاكم الله الف خير
صفحة 147 من الداتا شيت تحدد أن الإعداد يجب أن يكون
HS high speed crystal
كما يجب أن تضع مكثفين متساويين واحد بين كل طرف من الكريستال و الأرضى بقيمة من 10 بف إلى 68 بف
انا شخصيا استخدم 22 أو 33 بف يدون مشاكل


mohamad mohanad
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2015
الدولة: العراق
المشاركات: 93
نشاط [ mohamad mohanad ]
قوة السمعة:0
قديم 22-11-2015, 08:25 PM المشاركة 4
افتراضي


اشكركم على الجواب .......وجزاكم اللله خير ......ولكن انا اتبع تعليمات م احمد سمير وليس هناك عندي خطا في الكود والدليل انه يعمل على البيك 16f628a ولكن عند وضع البيك 16f877a لا يعمل بصورة صحيح حيث عند مسك الكرستالة يعمل مرة او مرتين بصورة صحيحه وبعدها ينطفأ لبززيك (البرنامج الذي وضعته عبارة عن ليدات فقط ) لذلك انا اشك في الكرستالة انا لم اضع متسعات بهذه القيم بسبب اني لا املكها وسألت احد الاساتذه قال لي لا يضر ان لم تضع متسعات .....وجزاكم الله الف خير


ماجد عباس محمد
:: نائب المشرف العام
::
تاريخ التسجيل: Jun 2009
الدولة: القاهرة - مصر
المشاركات: 12,214
نشاط [ ماجد عباس محمد ]
قوة السمعة:409
قديم 23-11-2015, 05:22 AM المشاركة 5
افتراضي


اخى
تقول انها تعمل على 16f628a إذن كيف تكون تالفة؟
الأساتذة تقول ما تريد ولكن من صنع هذا الميكرو قال ضع مكثفين إذن من صنعه وعلم خباياه و اختبر الآف القطع من انتاجه و علم أكثر من الأساتذة هو الأصح
احيانا تعمل بدون مكثفات ولكن احيانا تفعل بالضبط ما تقوله وهذا عن تجربة و العلاج ان تضع مكثفين
وليست مشكلة أن تشترى بضع مكثفات زهيدة الثمن لتضع منها 2 و الباى لمشروع قادم


mohamad mohanad
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2015
الدولة: العراق
المشاركات: 93
نشاط [ mohamad mohanad ]
قوة السمعة:0
قديم 23-11-2015, 06:19 PM المشاركة 6
افتراضي


انا جدا اشكرك استاذي العزيز ماجد عباس على سعة صدرك لي وشرحك الوافي ,,,,,جزاك الله خير
