[Sihem]

السلام عليكم ورحمة الله تعالى وبركاته
من المعلوم ان الاستطاعة في حالة التيار المستمر تعطى بالعلاقة التالية: امبير ضرب فولط
لكن كيف نحسب الاستطاعة في التيار المتناوب و لنفرض ان الموجة مربعة فلنأخذ مثلا 12 فولط 2 امبير و 50 هيرتز
الشكر موصول مسبقاً

[حيدر علاج حسن]

حسب نوع الحمل حراري او حثي او سعوي

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة Sihem السلام عليكم ورحمة الله تعالى وبركاته من المعلوم ان الاستطاعة في حالة التيار المستمر تعطى بالعلاقة التالية: امبير ضرب فولط لكن كيف نحسب الاستطاعة في التيار المتناوب و لنفرض ان الموجة مربعة فلنأخذ مثلا 12 فولط 2 امبير و 50 هيرتز الشكر موصول مسبقاً

وعليكم السلام

أعتقد ان القانون واحد لكلا التيارين المستمر والمتناوب

[حيدر علاج حسن]

اقتباس المشاركة الأصلية كتبت بواسطة assed وعليكم السلام أعتقد ان القانون واحد لكلا التيارين المستمر والمتناوب

مع الضرب بمعامل القدرة و الذي يعتمد على نوع الحمل

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة Sihem السلام عليكم ورحمة الله تعالى وبركاته من المعلوم ان الاستطاعة في حالة التيار المستمر تعطى بالعلاقة التالية: امبير ضرب فولط لكن كيف نحسب الاستطاعة في التيار المتناوب و لنفرض ان الموجة مربعة فلنأخذ مثلا 12 فولط 2 امبير و 50 هيرتز الشكر موصول مسبقاً

المشكلة هنا فى حساب الموجة المربعة لأن كل الحسابات التى قدمها الإخوة الأفاضل محسوبة على أساس موجة جيبية وليست مربعة
مشكلة معامل القدرة أنه لحساب الحمل الغير فاعل وهو حث أو سعة وهى مرتبطة بالتردد
من مفكوك فورير الموجة المربعة تحتوى كثير من التوافقيات الزوجية أى 2× ، 4× ، 6× الخ و هنا حساب القدرة يحتاج معادلة هذة القيم
الحل العملى البسيط أن تفترض حمل مقاومة صرف أى لا تشوبة معاوقات و تحسب الفولت × التيار له
أما لو احتوى على حمل معاوقة فى حدود المعقول 0.8 قلل القدرة للنصف

[محمد ع يسى]

اقتباس المشاركة الأصلية كتبت بواسطة Sihem السلام عليكم ورحمة الله تعالى وبركاته

وعليك السلام ورحمة الله وبركاته.

اقتباس المشاركة الأصلية كتبت بواسطة Sihem من المعلوم ان الاستطاعة في حالة التيار المستمر تعطى بالعلاقة التالية: امبير ضرب فولط لكن كيف نحسب الاستطاعة في التيار المتناوب و لنفرض ان الموجة مربعة فلنأخذ مثلا 12 فولط 2 امبير و 50 هيرتز

أنت دخلت في موضوع سهل لكن طوييييل لكن سأعطيك إن شاء الله نبذة عنه.
كإجابة ابتدائية نفس القانون ولا اعتبار للتردد، مع ملاحظة أن الموجة الجيبية تعتبر القمة 1.4142 تعتبرها واحد فقط يعني تضربها في جذر 0.5 أو بلفظ آخر تقسمها على جذر 2 .
أما الإجابة المفصلة بعض الشيء:
أيضا نفس القانون لكن سنضع أمامنا الجهدعلى خط والتيار على خط ونضربهما مع مراعاة زمن كل نقطة.

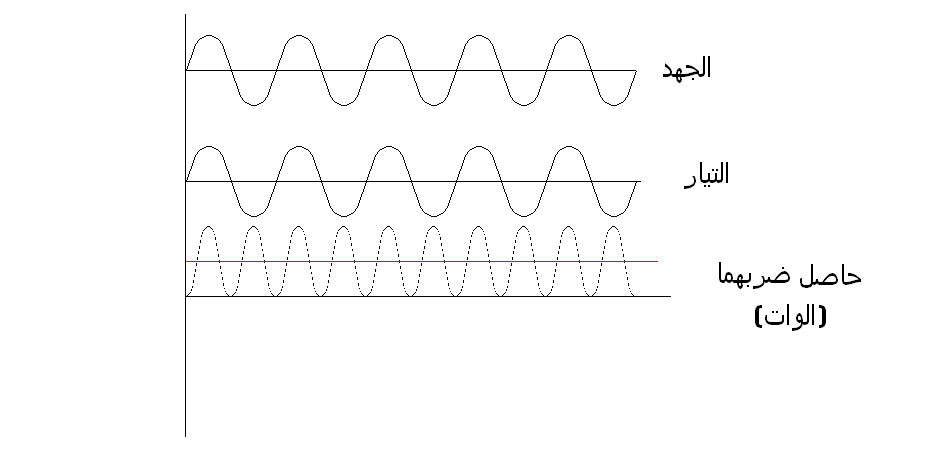

انظر إلى هذه الصورة:

الخط الأحمر متوسط الوات، لاحظ أن التيار في نفس زاوية الجهد وهذا يعني أن هذا الجهد دخل على مقاومة أومية خالصة، لو تأملت هذه الصورة والخط الأحمر ستفهم إن شاء الله لماذا الموجة الجيبية التي قمتها 1.4142 عندما تدخل على مقاومة واحد أوم فإنها تستهلك واحد وات في الثانية.
معذرة على قلة دقة الرسم في محاولة رسم شكل الموجة الجيبية.

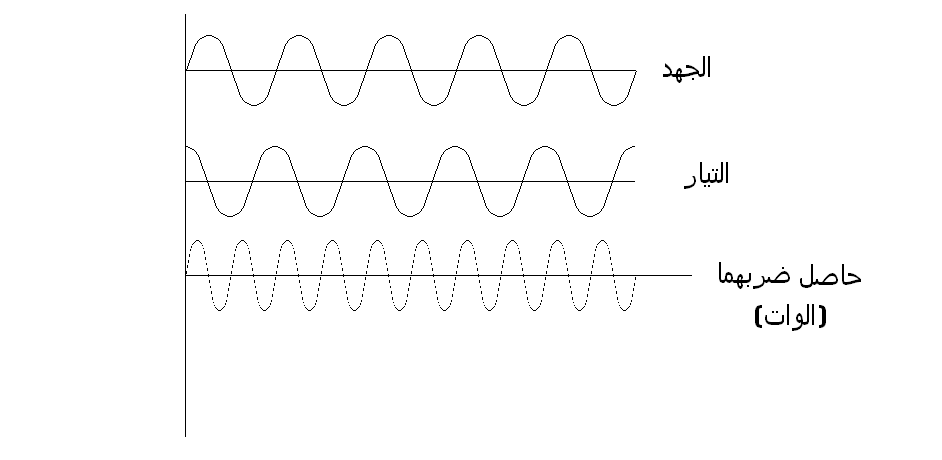

لاحظ أنك إذا ضربت جهد موجب في تيار موجب تكون النتيجة وات موجب، وإذا ضربت جهد سالب في تيار سالب تكون النتيجة وات موجب، وإذا ضربت جهد في تيار أحدهما موجب والآخر سالب تكون النتيجة وات سالب أي أن الحمل ينتج طاقة في هذه اللحظة لا يستهلكها بل ينتجها احفظ هذه المعلومة جيدا ستنفعك عندما تحاول أن تحسب الوات الذي يستهلكة مكثف أو ملف حيث أن كل واحد منهما متوسط الوات الذي يستهلكه صفر، انظر إلى هذه الصورة لاستهلاك مكثف:

لاحظ تقدم التيار على الجهد بــ 90 درجة.
لاحظ أنه يستهلك طاقة في الربع الأول والثالث من الموجة وينتج طاقة في الربع الثاني والرابع من الموجة وهذا عكس تصرف الملف.
هل هناك شيء ليس واضحا؟
كان ينبغي أن تطرح هذا السؤال في منتدى الإلكترونات أو الهندسة الكهربية وليس الميكرو كنترولر... ههههههه.

[حيدر علاج حسن]

معامل القدرة ناتج بسبب تقدم الجهد على التيار للحمل الحثير و العكس للحمل السعوي و هذا لا يعتمد على نوع و شكل و تردد الموجة ...
تقبلوا تحياتي ..

[محمد ع يسى]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن معامل القدرة ناتج بسبب تقدم الجهد على التيار للحمل الحثير و العكس للحمل السعوي و هذا لا يعتمد على نوع و شكل و تردد الموجة ... تقبلوا تحياتي ..

كلام صحيح، وهو لا يتعارض مع كلامي.
