السلام عليكم زرحمةالله وبركاته
بارك الله فيك اخونا المهندس احمد على التنبيه
وتمت الاجابة على سؤال الاخ الكريم حيدر
|
|
السلام عليكم اخونا الكريم حيدر
البرس هو مفتاح سويتش صفير عندمانضغط عليه يوصل نقطتين ببعض وعندما نتركه يفصل توصيل النقطتين
اسمه بوش وتن ويستخدم دائما فى واجهةاجهزة التليفزيون مثل الذى نرفع ونخفط به الصوت او نغير به بين القنوات
|
السلام عليكم
العفو أخي الكريم شكرا لك
تقصد السويتشات أو المفاتيح اللحظية و هذا ما خمنته لما رديت عليك :
|
السلام عليكم
مادمت تستخدم ميكروكونترولر:
1- ممكن تتحكم بالزمن بسويتشات خارجية
2- غالبية المتحكمات تتوفر على ذاكرة داخلية لحفظ البيانات حتى ولو انقطع عنها التيار .
|
لكن بعد سؤال الأخ حيدر أصبح التريث واجب طلبا لمزيد من التوضيح.
|
هنا تحتاج ايضا الى شاشة LCD لتعلمك بأي محرك جاري التحكم و كم الزمن .
|
|
تمام حضرتك موجود وحدات السفن سيجمنت لتظهر بها البيانات
كما انني قمت بتوصيل ليد على كل خرج ليبين ان العمل بالمحرك لمتصل به
النطلوب معرفة توصيل السويتشت على اى اطراف بالميكرو لكى اتحكم فى زمن الخروجات لكل محرك ولكم جزيل الشكر
|
أخي مادمت نقلت الموضوع الى هذا القسم الافضل المتابعة هنا
بعد إذن الأخ حيدر
اضافة السوستشات بسيط لكننا لانعرف اي نوع من الميكروكونترولر لديك و وما هي خصائصه
وما هي طبيعة الكود ولا طبيعة المداخل والمخارج ولا ما هي المداخل الشاغرة. لكن فقط كمثال :
بالنسبة للأنواع المتداولة مثل البيك :
لديك حالتان تختار ما يناسب برنامجك :

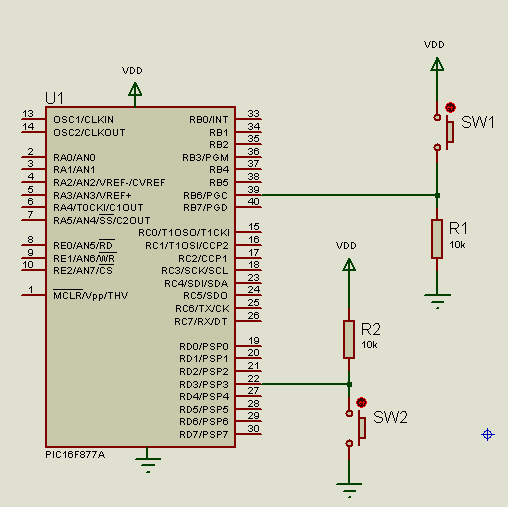

الربط بطريقة Pull down resistor كمثال المفتاح SW1 أو الربط بطريقة Pull up resistor كمثال المفتاح SW2 هنا:
