[نعيم البديري]

السلام عليكم ورحمة الله :
في برنامج ال
ARDUINO IDE برنامج كتابة الكود وبعد الانتهاء من كتابة الكود ثم (Verfiy) من علامة () وخزن الملف اجد الملف بصيغة (File .inf ) ,والمفروض ان يكون نوع الملف type هو (cpp.hex) البرنامج يعمل مباشرة على تحميل الكود لكرت الاردوينو لكنني احتاج الحصول على ملف الكود بصيغة cpp.hex لكي استخدمه في المحاكاة ببرنامج البروتس .شكرا لكم مسبقا ونرجو الافادة (للعلم ايضا استخدمت نسخة البرنامج
arduino-1.0.5-r2-windowsالتي تعمل مع وندوز 7 ب 32 بت وكذالك النسخة
arduino-1.6.5-r5-windowsالتي تعمل مع وندوز 64 مع بقاء نفس المشكلة .

[ahmed idris]

السلام عليكم
أخي نعيم برنامج الأردوينو يضع ملف Hex في مجلد Temp في ويندوز .
ربما يكون هذا المجلد مخفي لذلك يجب تفعيل خاصية إظهار الملفات في ويندوز.

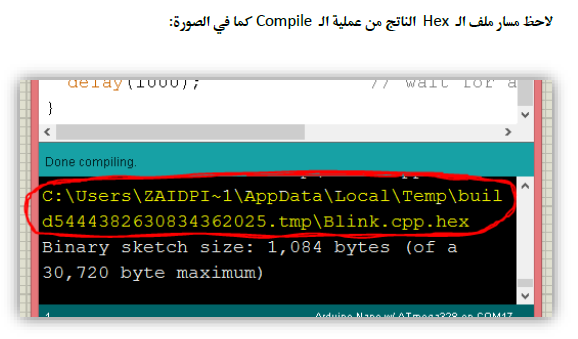

هذا هو المسار عادة:

الصورة من هذا هذا الدليل الذي يشرح خطوات محاكاة الاردوينو على بروتوس :
http://www.mediafire.com/download/7p...Simulation.zip

المصدر:
http://www.qariya.info/vb/showthread.php?t=138005

[حيدر علاج حسن]

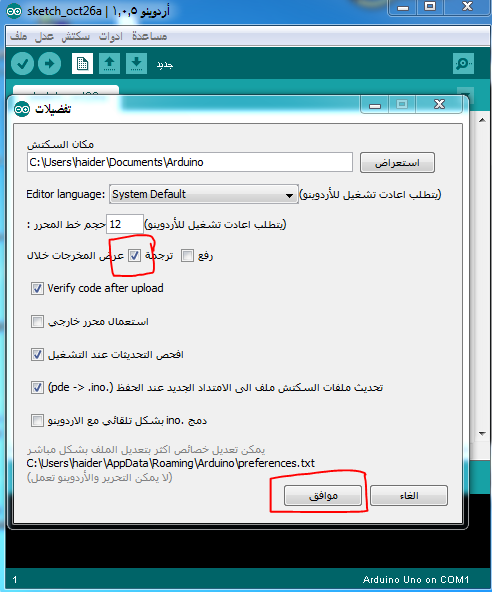

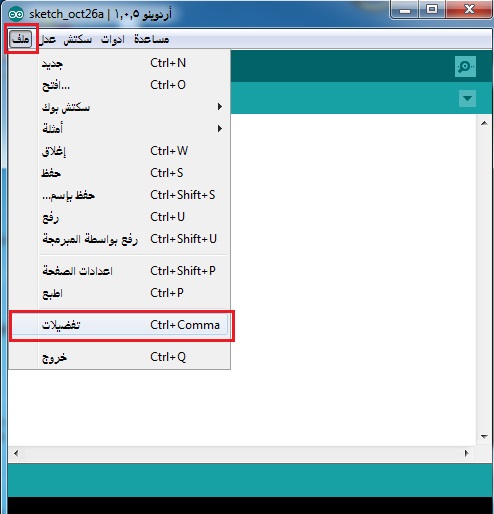

موقع ملف الهيكس لن يظهر لك كما ورد في رد الاخ احمد قبل ان تجري ههذه الخطوة ..

[نعيم البديري]

السلام عليكم // شكرا للاخوين احمد والاخ حيدر //
الاخ احمد (المعلومات التي ذكرتها اعرفها جيدا وتم الاطلاع على كتاب المحاكاة الشامل ولكن لم احقق المطلوب )

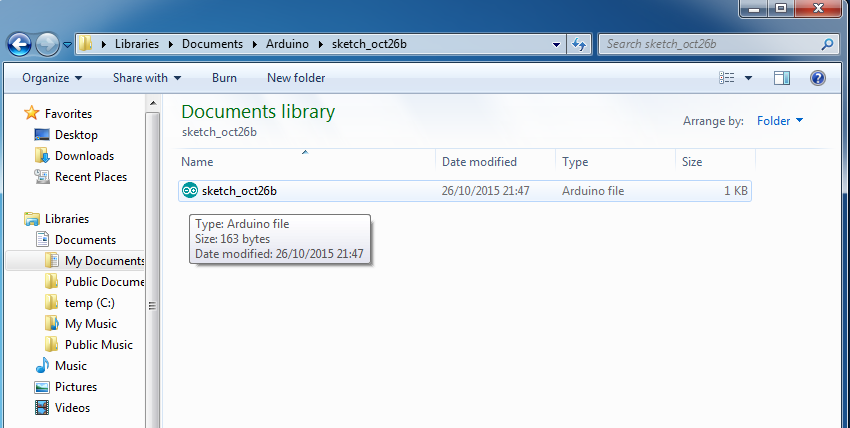

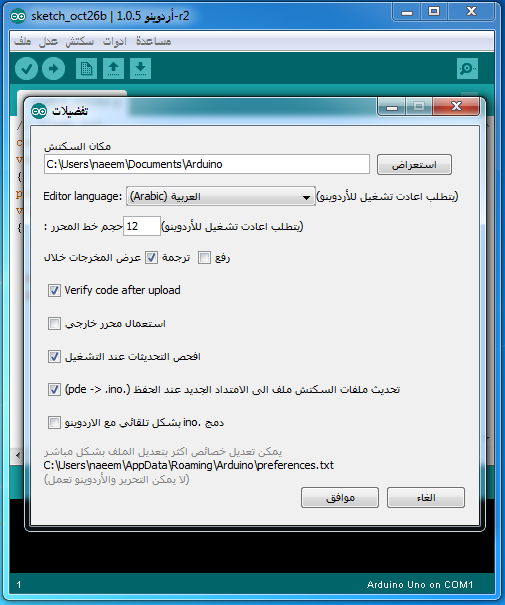

الاخ حيدر اتعبتك معي كثيرا لقد قمت بتفعيل الترجمة من التفضيلات كما تفضلت بالظبط لكن النتيجة هي ملف واحد بصيغة الفتح بالاردوينو (يعني هو يحفظ الكود كما كتب بالبرنامج لكي يستخدم بنفس البرنامج مثلما نحفظ تصميم لدائرة بالبروتس لكن الملف المرفق بصيغة cpp.hex غير موجود لكن تم التوصل لحل اخر سأوضحه في اخر المشاركة . ولكي تقتنع بكلامي اليك الصور .




طبعا لم احصل على هذا الهيكس البخيل وحتى بالبحث لم اجد له اثر اذا هو يبقى بالبرنامج ولم يخرج منه .

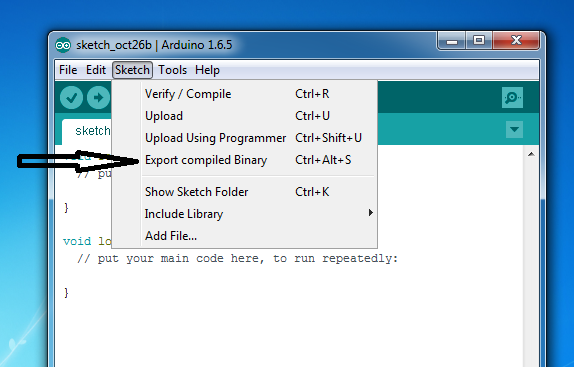

بالصدفة استعملت النسخةarduino-1.6.5-r5 فوجدت فيها اختلاف عن arduino-1.0.5-r2-وهو يوجد اختيار في عمود (سكتش ) كما في الصورة

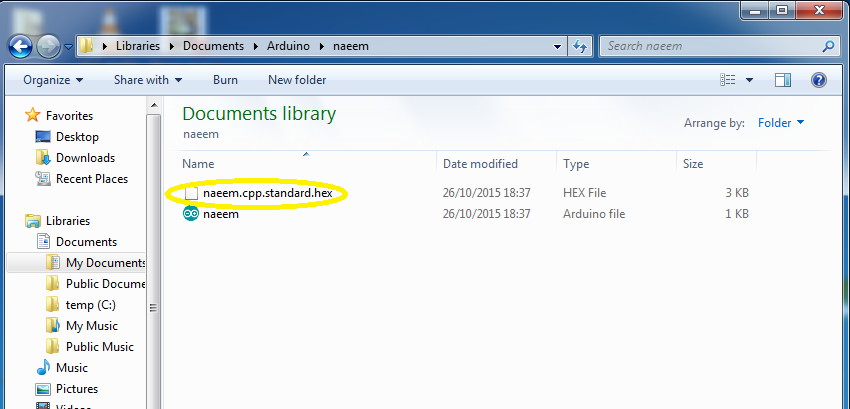

هذا البرنامج فيه اختلاف بمجرد الضغط على فيرفاي يظهر لك مكان الحفظ توافق على الحفظ يبدأ بالترجمة واظهار نتيجة في الاسفل بعد ذالك استعملت الاختيار اعلاه (تصدير الترجمة الباينري ) يتم خزن ملف الهكس بجوار ملف الاردوينو للكود المكتوب وفي نفس المسار المذكور اعلاه ونفس الاسم مضاف cpp.standard.hexللاسم


هذا واخيرا تم رؤية الملف من قبل برنامج البروتس وتمت المحاكاة بنجاح والحمد لله .

[حيدر علاج حسن]

اولا مبروك عليك نجاح البرنامج و المحاكاة ...

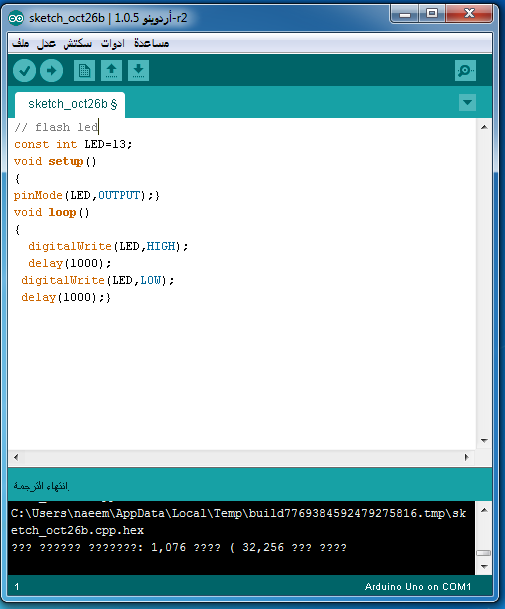

وثانيا بالعودة الى الصور الاولى في ردك ارى انك تبحث عن ملف الهيكس في مسار يختلف عن المسار الذي يظهر تحت الكود في البرنامج .

[ahmed idris]

أخي نعيم مبروك نجاح التجربة و لا تهم الطريقة .

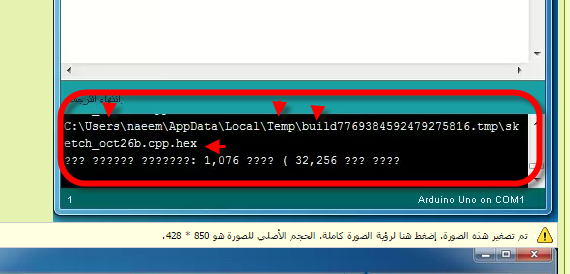

فقط للإخبار ملف الهيكس موجود فعلا في جهازك في المسار الذي يذكره الكتاب وهذا حسب الصورة المرفقة في مشاركتك :

لدي نفس النسخة وجربتها وفعلا الهيكس في آخر المطاف موجود في folder اسمه build والذي هو بداخل الفولدر Temp الذي هو في فولدر Local الموجود في فولدر App Data .
المشكل أن هذه الفولدرات تكون مخفية في ويندوز ولذلك لاتظهر إلا إذا تم إلغاء الاخفاء.
من جهة ثانية جربت البحث في ويندوز وملف الهيكس موجود:

[نعيم البديري]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اولا مبروك عليك نجاح البرنامج و المحاكاة ... وثانيا بالعودة الى الصور الاولى في ردك ارى انك تبحث عن ملف الهيكس في مسار يختلف عن المسار الذي يظهر تحت الكود في البرنامج .

اقتباس المشاركة الأصلية كتبت بواسطة ahmed idris أخي نعيم مبروك نجاح التجربة و لا تهم الطريقة . فقط للإخبار ملف الهيكس موجود فعلا في جهازك في المسار الذي يذكره الكتاب وهذا حسب الصورة المرفقة في مشاركتك : لدي نفس النسخة وجربتها وفعلا الهيكس في آخر المطاف موجود في folder اسمه build والذي هو بداخل الفولدر Temp الذي هو في فولدر Local الموجود في فولدر App Data . المشكل أن هذه الفولدرات تكون مخفية في ويندوز ولذلك لاتظهر إلا إذا تم إلغاء الاخفاء. من جهة ثانية جربت البحث في ويندوز وملف الهيكس موجود:

شكرا لك اخي حيدر // شكرا لك اخ احمد فعلا الملف موجود تأكدت من خلال البحث عنه بالحاسوب لكن اتفق مع الاخ احمد ان مسار الملف قسم منه مخفي فمثلا لم اجد فولدر (AppData ) في المسار المذكور اقصد لم اراه : فهل من طريقة لجعل هذه الفولدرات مرئية ؟

[ahmed idris]

تفضل أخي من خيارات المجلدات تفعل خاصية إظهار المجلدات
show hidden files
من نافذة خيارات المجلدات:


وهذه كل الخطوات:
1/

2/

3/


المصدر:
http://www.bleepingcomputer.com/tuto...-in-windows-7/
