[عبدالله حجازى]

السلام عليكم ورحمة الله


ارجو من الاخوة الافاضل توضيح ... لتوصيل حساس الوزن .. LOAD CELL ... مع الميكرو كنترولر ..


انا حصلت على هذا الحساس ... من احدى الموازين ... وهو يعمل بشكل جيد فى الميزان ...

وحصلط على الداتا شيت بتاعة الحساس .... وهو مكون من اربع اطراف ... اسود ... احمر ... اخضر ... ابيض ...

الاسود والاحمر ... توصل الى مصدر جهد 5 فولت ... والاخضر والابيض هم طرفان السجنال اللى بناخد منهم الاشارة الخارجة من الحساس .. طبعااا حسب الوزن .. كلما ذاد الوزن ذاد معة الفولت الخارج من الطرفين الاخضر والايض ..



كل هذة الامور طبيعيه لحد الان ..


السؤال ... انا حاولت اخذ قيسات من الحساس بالافوميتر .. قبل ان اوصلة بالميكرو ... ولكن للأسف لم اسطتيع الحصول على أى قرأة من الحساس حاولت ضبط الأفوميتر على قياس 1 فولت DC وحاولت القياس على 200 ميلى فولت ... وحاولت القياس على الجهد المتغير ... AC ... ولكن للأسف لم اسطتيع الحصول على أى قرأة من الحساس ...


هل المشكلة فى حساسية قرأة الافو ميتر ... ولا لازم أوصل خرج الحساس على دائرة تكبير ....



أرجو الأفادة والنصح فى هذا الموضوع لأنى محتاجة جداااا فى تنفيذ مشروع ...



ودة صورة الحساس اللى عندى ...








تحياتى للجميع ...


ارجو الأهتاما بالموضوع لأنى محتاجة جداااااا ... جزاكم اللله خيراااااا ....

[ماجد عباس محمد]

أخى
أولا هذه من النوع المسمى S type لكونها على شكل حرف S وهى بالصورة أدناه مبالغ فى ابعادها لأن المسافة الدقيقة المشار إليها باللون الأخضر بالغة الأهمية


الحساس مرسوم باللون الأسود و بداخلة الشريحة التى تتلقى 5 فولت و تخرج مللى فولتات باللون الأحمر داخلها و تعتمد على اللّى أى أن السهم المبين بجوار طراز و اسم الحساس فى الصورة التى رفعتها أنت يشير لأسفل و سيكون فى رسمى هنا يسار الشكل
عند وضع وزن على سطح الميزان (اللون البنى) يحدذ انحناء للطرف الأيسر لأسفل غير مرئى تترجمة هذه الشريحة لفولت
الآن لو سطح الميزان أو قاعدة الميزان من حديد طرى ستلمس مساميرة التثبيت قاعدة الميزان ولن يقيس

هذه المسافة المشار إليها قد تكون نصف ملليمتر أو أقل
هذه بعض المشاكل الميكانيكية المتعلقة بهذا الموضوع

الآن للربط مع الميكرو ستجد فى الداتا شيت لهذا الحساس كلمة 2mV/v أو قيمة أخرى وهى تعنى أنها تعطى 2 مللى فولت لكل فولت من التغذية و بالتالى يكون خرجها 2*5=10 مللى فولت عند الوزن الكلى بين الطرفيت الأخضر و الأبيض
للربط يجب أن تتأكد من أن 5 مللى فولت أقل بكثير من الخطأ و الضوضاء فى دائرة AD المستخدمة و إلا فلن تقيس و تضطر لاستخدام مكبر خاص
ثانيا يجب أن تقسم الوزن على عدد البت لتعرف دقة القياس الذى لن تقيس اقل منه كوحدة و كدرجة فمثلا 10ك و لديك 1ك بت سيكون الحد الأدنى 10 جم و تقيس أيضا كل 10 جم أى 10 20 30 و لن يكون 10 11 12
لو غير مناسب يجب أن تتعامل مع وحدة AD مستقلة مناسبة

[عبدالله حجازى]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخى أولا هذه من النوع المسمى S type لكونها على شكل حرف S وهى بالصورة أدناه مبالغ فى ابعادها لأن المسافة الدقيقة المشار إليها باللون الأخضر بالغة الأهمية الحساس مرسوم باللون الأسود و بداخلة الشريحة التى تتلقى 5 فولت و تخرج مللى فولتات باللون الأحمر داخلها و تعتمد على اللّى أى أن السهم المبين بجوار طراز و اسم الحساس فى الصورة التى رفعتها أنت يشير لأسفل و سيكون فى رسمى هنا يسار الشكل عند وضع وزن على سطح الميزان (اللون البنى) يحدذ انحناء للطرف الأيسر لأسفل غير مرئى تترجمة هذه الشريحة لفولت الآن لو سطح الميزان أو قاعدة الميزان من حديد طرى ستلمس مساميرة التثبيت قاعدة الميزان ولن يقيس هذه المسافة المشار إليها قد تكون نصف ملليمتر أو أقل هذه بعض المشاكل الميكانيكية المتعلقة بهذا الموضوع الآن للربط مع الميكرو ستجد فى الداتا شيت لهذا الحساس كلمة 2mV/v أو قيمة أخرى وهى تعنى أنها تعطى 2 مللى فولت لكل فولت من التغذية و بالتالى يكون خرجها 2*5=10 مللى فولت عند الوزن الكلى بين الطرفيت الأخضر و الأبيض للربط يجب أن تتأكد من أن 5 مللى فولت أقل بكثير من الخطأ و الضوضاء فى دائرة AD المستخدمة و إلا فلن تقيس و تضطر لاستخدام مكبر خاص ثانيا يجب أن تقسم الوزن على عدد البت لتعرف دقة القياس الذى لن تقيس اقل منه كوحدة و كدرجة فمثلا 10ك و لديك 1ك بت سيكون الحد الأدنى 10 جم و تقيس أيضا كل 10 جم أى 10 20 30 و لن يكون 10 11 12 لو غير مناسب يجب أن تتعامل مع وحدة AD مستقلة مناسبة

بارك الله فيك .... اخى الكريم ..

انا الحمد لله قرأة الكثير عن مثل هذة الانواع من الحساسات ... وفهمت طريقة عملها بحد مقبول ...


وهذة الصورة توضح فكرة عمل هذة الانواع من الحساسات ..





وهى توجد على الشريحة المسبتة على جسم الالمنيوم مقومات تتغير قيمتها بتمدد المعدن أو بأنكماش المعدن ....

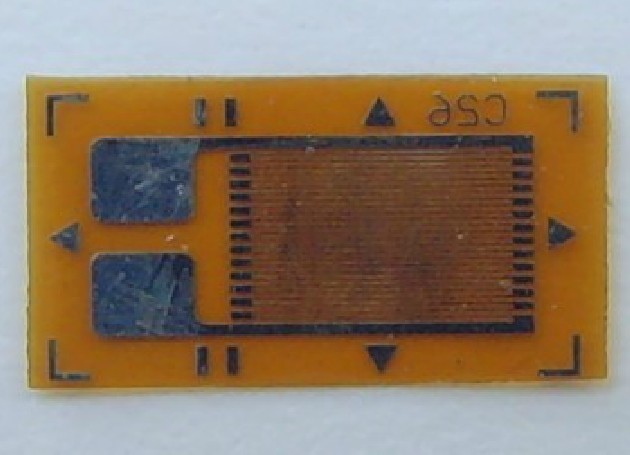

وهذة صورة للمقومات ...






وكما تفضلت ..انت اخى ... وذكرت أن يوجد اتجاة لوضع الحساس .. ونقطة تسبيت ... ونقطه أخرى تسمى النقطة الحرة ... اللى بتسمح بألتواء .. أو تمدد المعدن .. فى بضع أجزاء من الميللى ميتر ...

هذة النقاط الاساسية انا اعلمها جيداااا ... ولكن كما ذكرت فى سؤالى .. المشكلة اللتى اواجها هى عدم حصولى على أى قرأة من الحساس .. حتى لو بقيس على أعلى حساسية فى الافوميتر .. لا احصل على أى نتاءج ..


فى رأيك اخى الكريم .. هل حساسية الافوميتر هى السبب فى عدم حصولى على قرأة ... ... لأن حضرتك ذكرت أن كل بت قرأة من الحساس هيكون 2 ميلى فولت لكل واحد فولت ... وهنا احنا بنتكلم على مصدر تغذية 5 فولت ... 2*5=10 .. كما وضحت حضرتك فى المعادلة اعلاة ... ايذااااا هل مشكلة عدم حصولى على أى قرأة من الحساس هى .. حساسية الافوميتر نفسه ... لأن احنا هنا بنتكلم على أقصى فولت خارج من الحساس عند وضع حمل 10 كيلو عليه ... هتكون 10 ميلى فولت .... والافو ميتر اللى موجود عندى اقل حساسية للقرأة موجودة عليه هى 200 ميلى فولت ..... فهل فى رأيك .. أن الافوميتر هو السبب فى عدم حصولى على أى قرأة ....

ولو كان ذالك .. فما تنصحنى به فى أفضل دائرة تكبير للأشارة .. مع الحفاظ على الاشارة من التشوه من الضوضاء ....


وفى النهاية اسف جداااا على كل هذة الأستفسارات تعبتك معى ...


حفظك الله من كل سوء وبارك فىك .. واشهد الله انك انسان خلوق وسباق بالخير ..

تحياتى لك استاذى

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة عبدالله حجازى بارك الله فيك .... اخى الكريم .. انا الحمد لله قرأة الكثير عن مثل هذة الانواع من الحساسات ... وفهمت طريقة عملها بحد مقبول ... هذة النقاط الاساسية انا اعلمها جيداااا ... ولكن كما ذكرت فى سؤالى .. المشكلة اللتى اواجها هى عدم حصولى على أى قرأة من الحساس .. حتى لو بقيس على أعلى حساسية فى الافوميتر .. لا احصل على أى نتاءج ..

أخى
من حديثك علمت انك على دراية بهذا لكن أردت ان اوضح لك مشكلة حاولت أن اقنع بها شخص ولكنه لم يقتنع فى ميزان حاول صنعه لوزن 300 كجم و الدائرة تعمل ولكن القاعدة المعدنية كانت حديد لين ولم يقتنع لكونها حديد بسمك 5مم ولم يقتنع بكلامى إلا بعد أن احضر LOAD CELL مستوردة بقاعدتها و قام باختبار دائرتى عليها فاستجابت تماما و مجرد تغيير القاعدة المعدنية فقط قرات 100ك ثم توقفت لأن المعدن ينحنى فى حدود مرونته

فى رأيك اخى الكريم .. هل حساسية الافوميتر هى السبب فى عدم حصولى على قرأة ... ... لأن حضرتك ذكرت أن كل بت قرأة من الحساس هيكون 2 ميلى فولت لكل واحد فولت ... وهنا احنا بنتكلم على مصدر تغذية 5 فولت ... 2*5=10 .. كما وضحت حضرتك فى المعادلة اعلاة ... ايذااااا هل مشكلة عدم حصولى على أى قرأة من الحساس هى .. حساسية الافوميتر نفسه ... لأن احنا هنا بنتكلم على أقصى فولت خارج من الحساس عند وضع حمل 10 كيلو عليه ... هتكون 10 ميلى فولت .... والافو ميتر اللى موجود عندى اقل حساسية للقرأة موجودة عليه هى 200 ميلى فولت ..... فهل فى رأيك .. أن الافوميتر هو السبب فى عدم حصولى على أى قرأة ....

أخى
كما ذكرت لك قد يكون الخرج الكلى 10 مللى فولت (وهذا أمر و قيمة البت أمر آخر) لذا أرجو التأكد رغم أن غالبيتهم لهم هذه القيمة
الآفو له مدى كما تقول 200 مللى فولت أى انه يقرأ حتى 199.9 مللى فولت
لماذا لا يقرأ 10 مللى؟؟

ولو كان ذالك .. فما تنصحنى به فى أفضل دائرة تكبير للأشارة .. مع الحفاظ على الاشارة من التشوه من الضوضاء .... وفى النهاية اسف جداااا على كل هذة الأستفسارات تعبتك معى ... حفظك الله من كل سوء وبارك فىك .. واشهد الله انك انسان خلوق وسباق بالخير .. تحياتى لك استاذى

أخى
ارجو ان تتأكد من حريه حركة طرفى الحساس و تذكر انه لا يعمل بالضغط أى لن يستجيب لو وضعت عليه حمل و أخيرا أرجو أن تكون قمت بقياس المقاومات له أو تأكدت من صحة عمله

[محمد_على]

ممكن برنامج مع الميكروكونترولر

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد أخى من حديثك علمت انك على دراية بهذا لكن أردت ان اوضح لك مشكلة حاولت أن اقنع بها شخص ولكنه لم يقتنع فى ميزان حاول صنعه لوزن 300 كجم و الدائرة تعمل ولكن القاعدة المعدنية كانت حديد لين ولم يقتنع لكونها حديد بسمك 5مم ولم يقتنع بكلامى إلا بعد أن احضر LOAD CELL مستوردة بقاعدتها و قام باختبار دائرتى عليها فاستجابت تماما و مجرد تغيير القاعدة المعدنية فقط قرات 100ك ثم توقفت لأن المعدن ينحنى فى حدود مرونته أخى كما ذكرت لك قد يكون الخرج الكلى 10 مللى فولت (وهذا أمر و قيمة البت أمر آخر) لذا أرجو التأكد رغم أن غالبيتهم لهم هذه القيمة الآفو له مدى كما تقول 200 مللى فولت أى انه يقرأ حتى 199.9 مللى فولت لماذا لا يقرأ 10 مللى؟؟ أخى ارجو ان تتأكد من حريه حركة طرفى الحساس و تذكر انه لا يعمل بالضغط أى لن يستجيب لو وضعت عليه حمل و أخيرا أرجو أن تكون قمت بقياس المقاومات له أو تأكدت من صحة عمله

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة محمد_على ممكن برنامج مع الميكروكونترولر

البرنامج سهل
ستقرأ وحدة ADC ثم تعرضها على الشاشة

[DELTA67]

تتكون خلية الوزن من جسر واطسطون Wheatstone bridge و بالتالي هناك قطبين للتغذية Excitation و مخرجين signal.
تتم التغذية بجهد مستمر منظم و يوصل المخرجين بمكبر قياس Instrumentation amplifier أو اختصارا In-Amp لأننا نقيس فرق الجهد بين المخرجين و الذي يكون صغيرا جدا 2 مللي فو لكل فولت من جهد التغذية مثلا .
2mV/V تعني أنه اذا كان جهد التغذية 1فو و وضعنا على الخلية حمولتها العظمى (40 كغ) فاننا نتحصل على فرق جهد قدره 2مللي فولت و بالتالي اذا كان جهد التغذية 5 فو سيكون فرق الجهد 10 مللي فولت.
بعد التكبير نحتاج لمحول تماثلي-رقمي AD للتوصيل بالمايكروكنترولر.
عادة ما نجد في الموازين المتكاملة HX710B و هي تحتوي على مكبر IN-Amp و محول تماثلي-رقمي 24 bit تسلسلي معا وهي مصممة خصيصا للربط مع المايكروكنترولر.
