اولا احب اوجه الشكر والتقدير للاخ funky112233
لما شرحه فى هذا الموضوع
http://www.qariya.info/vb/showthread.php?t=112720

وهذه عن تجربة لى فى فك شفره ريموت مروحه فرش

char x;

void speed(){

             for(x=0;x<=1;x++) {
             PWM1_Start();delay_us(1250);PWM1_Stop();
             delay_us(417);  }
             PWM1_Start();delay_us(417);PWM1_Stop();
      delay_us(1250);
             for(x=0;x<=1;x++) {
             PWM1_Start();delay_us(1250);PWM1_Stop();
             delay_us(417);  }
              for(x=0;x<=4;x++){
               PWM1_Start();delay_us(417);PWM1_Stop();
             delay_us(1250);
}
  PWM1_Start();delay_us(1250);PWM1_Stop();
             delay_us(417);
              PWM1_Start();delay_us(417);PWM1_Stop();
             delay_us(4979);

  }

  void off(){
  for(x=0;x<=1;x++) {
              PWM1_Start();delay_us(1250);PWM1_Stop();
             delay_us(417);   }
             PWM1_Start();delay_us(417);PWM1_Stop();
             delay_us(1250);
            for(x=0;x<=1;x++) {
              PWM1_Start();delay_us(1250);PWM1_Stop();
             delay_us(417);   }
   for(x=0;x<=5;x++) {
              PWM1_Start();delay_us(417);PWM1_Stop();
             delay_us(1250);   }

  PWM1_Start();delay_us(1250);PWM1_Stop();
             delay_us(4979);

  }
void main() {
CMCON=0x07;TRISA=255;TRISB=0;portb=0;
PWM1_Init(38000);
PWM1_Set_Duty(255);


  while (1) {
  if (porta.f0==0){
   speed();
   }
   if (porta.f1==0){
   off(); }





    }   }

لكن ببرنامج تحليل اخر اسمه ir protocol analyzer

فهذا البرنامج يعطى شكل الموجه والوقت بين النبضات بالميكرو ثانيه مباشرة بمجرد الضغط على زر الريموت

وهذا رابط التحميل
http://www.ostan.cz/IR_protocol_anal...lyzer_v1.1.zip

[yasirh88]

بارك الله بيك اخي العزيز على وضعك للموضوع في المنتدى
ولكن هل يمكنك ان توضح ما الدائرة التي استخدمتها لمعرفة كود المفاتيح وكيف تمكنت من قراءة الكود بدون وجود اي شوشرة او ضوضاء

[motoman2010]

اقتباس المشاركة الأصلية كتبت بواسطة yasirh88 بارك الله بيك اخي العزيز على وضعك للموضوع في المنتدى ولكن هل يمكنك ان توضح ما الدائرة التي استخدمتها لمعرفة كود المفاتيح وكيف تمكنت من قراءة الكود بدون وجود اي شوشرة او ضوضاء

دى الدائره مجرد مستقبلة ir وتغذيه 5 فولت والافضل تاخد التغذيه من اللابتوب او الكمبيوتر مباشرة (وهذا يقلل نسبه التشويش فى الاشاره او الموجه بشكل كبير )

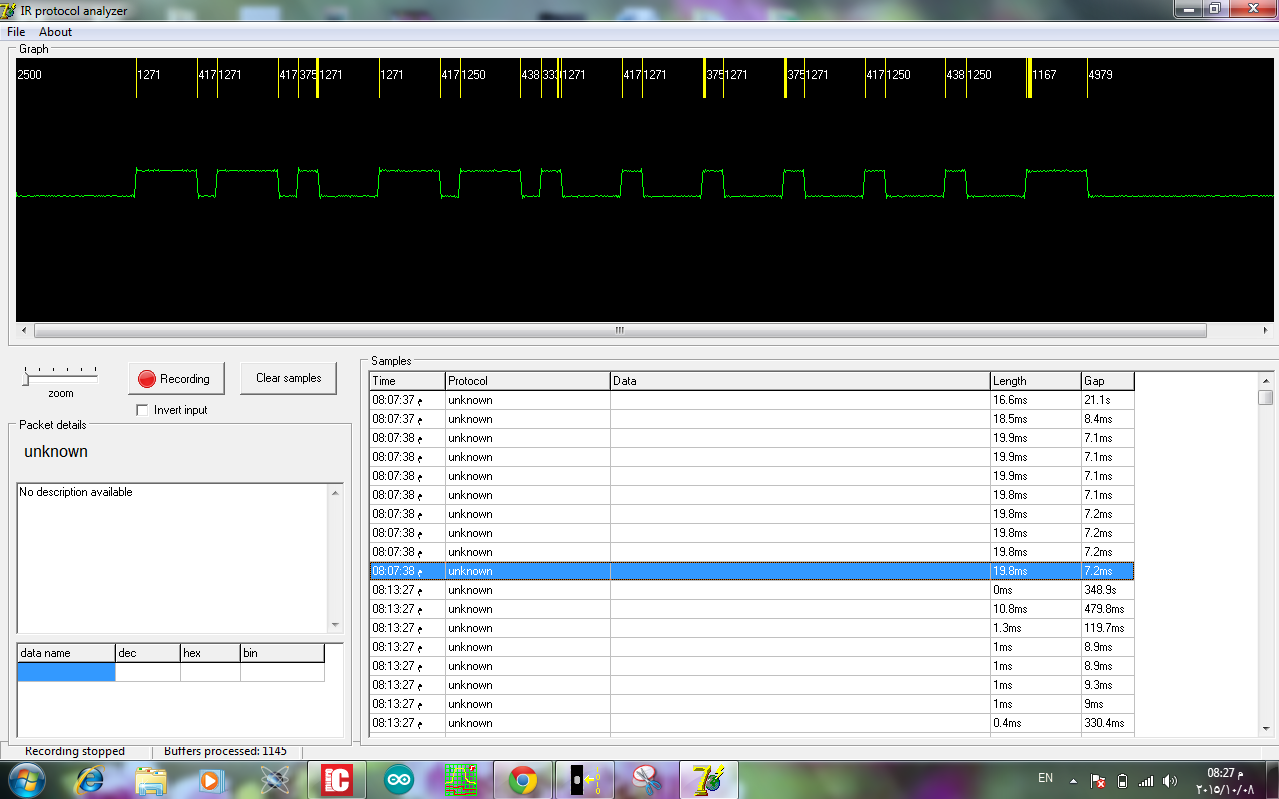

ودى صوره من البرنامج والاشاره واضحه والزمن مكتوب جاهز فى البرنامج فوق الموجه

[yasirh88]

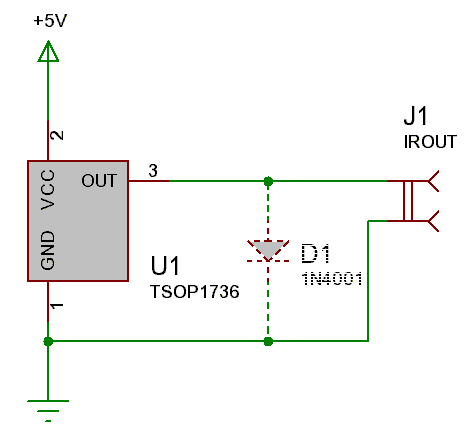

شكراا اخي على التوضيح فقط سؤال اخير ويصبح الامر واضح بصورة كاملة في هذه الصورة


قمت بتوصيل دايود ولم تستخدمه بالحقيقة وقمت بتوصيل طرفين للجاك الارضي والمصدر برسم الدائرة وبالحقيقة استخدمت طرف واحد

هل يمكنك التوضيح على هذه الصورة هل قمت بايصال طرف ال input فقط واعتبرت الارضي مشترك



يعني في حالة استخدام مصدر اليو اس بي نستخدم فقط طرف ال input ولا نستخدم الدايود
وشكرااا على الاهتمام

[motoman2010]

اقتباس المشاركة الأصلية كتبت بواسطة yasirh88 شكراا اخي على التوضيح فقط سؤال اخير ويصبح الامر واضح بصورة كاملة في هذه الصورة قمت بتوصيل دايود ولم تستخدمه بالحقيقة وقمت بتوصيل طرفين للجاك الارضي والمصدر برسم الدائرة وبالحقيقة استخدمت طرف واحد هل يمكنك التوضيح على هذه الصورة هل قمت بايصال طرف ال input فقط واعتبرت الارضي مشترك يعني في حالة استخدام مصدر اليو اس بي نستخدم فقط طرف ال input ولا نستخدم الدايود وشكرااا على الاهتمام

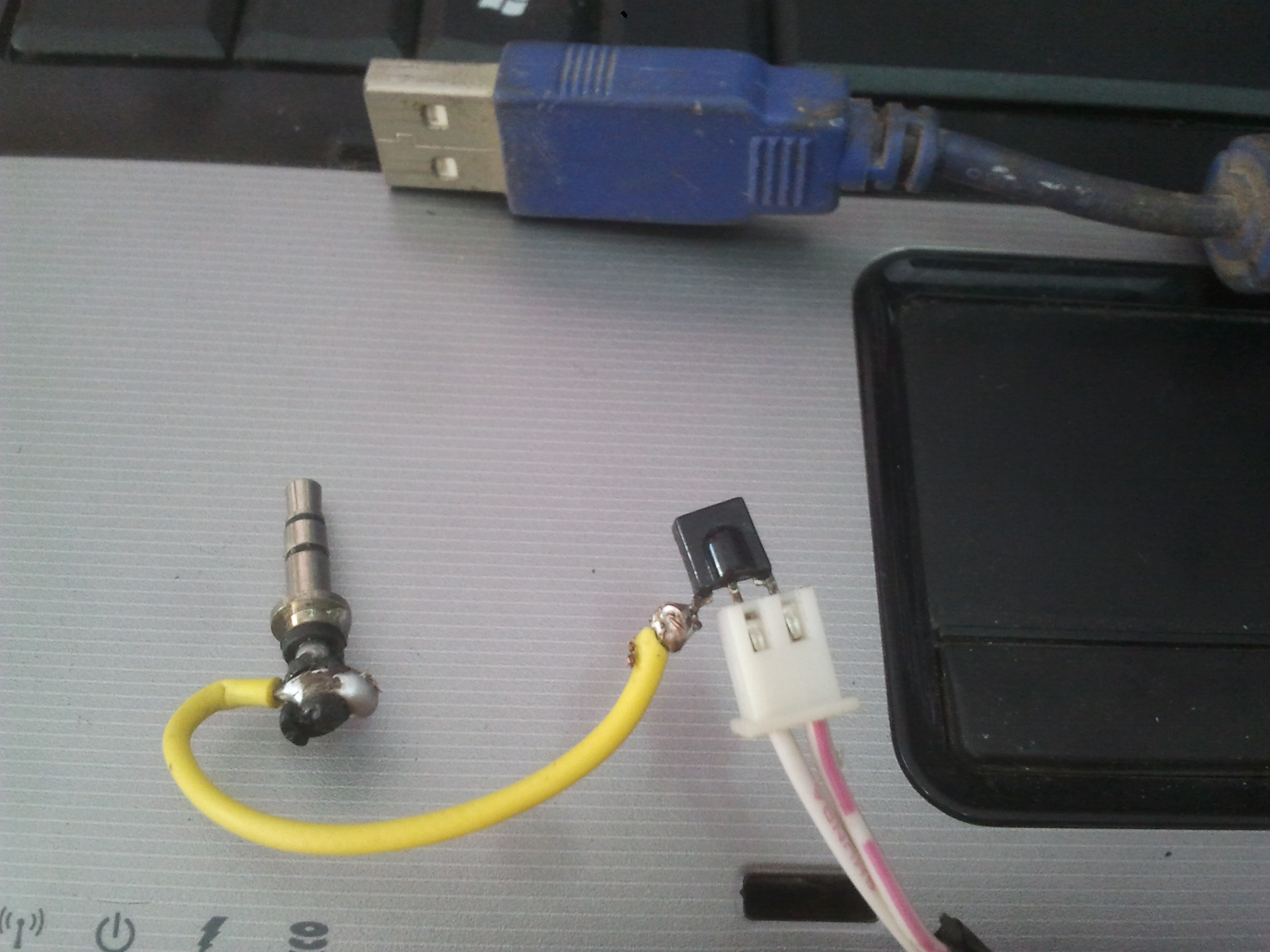

اخى الكريم انا لم استخدم الدايود ولكن الصوره لمجرد توضيح فكرة التوصيل


وبالنسبة للجاك انا وصلت طرف الصوت فقط لان كما قولت الطره الثالث مشترك بين الصوت والتغذيه من داخل اللابتوب فلا داعى لتوصيله


وبالنسبة للتغذيه فهى كما قلت
ان مصدر تغذيه ال usb يكون خالى من اى تشويش ومفلتر جاهز فلا داعى لاستخدام الدايود

[yasirh88]

بارك الله بيك اخي على التوضيح
وشكراا مرة اخرى على وضع الدائرة في المنتدى

[Sallam]

شكرا كثيرا على الموضوع

أرجو أن تتابعه حتى يتوضح العمل

بالتوفيق
