مشكلة 18F4550 مع البرمجة عبر بوت لودر

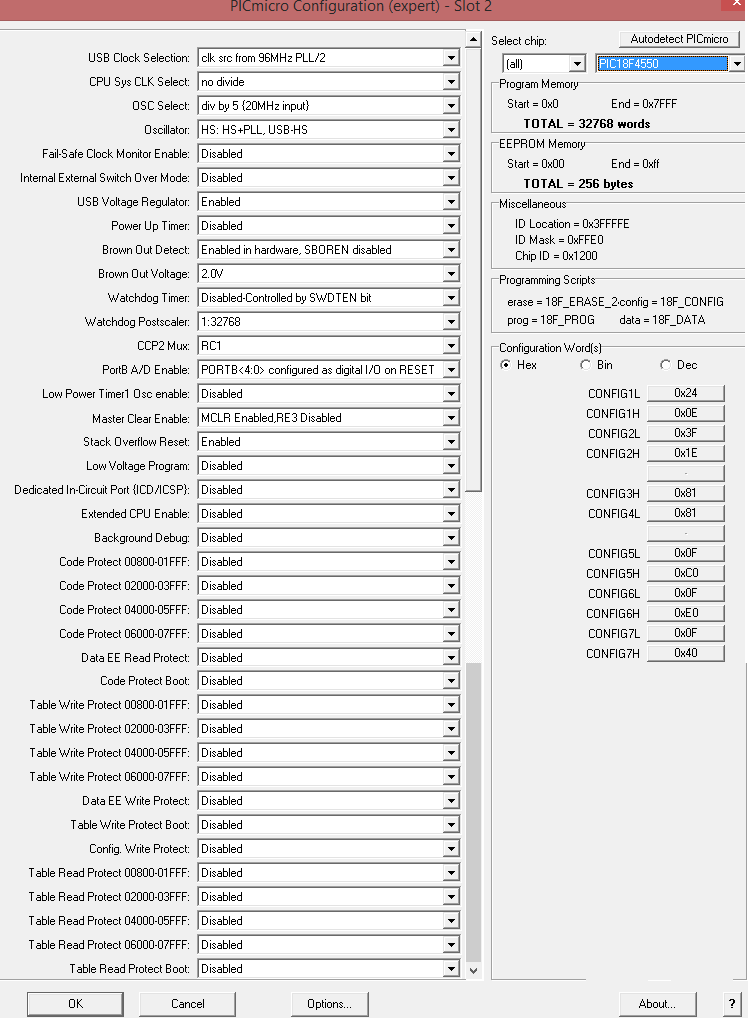

السلام عليكم ورحمة الله والله يا إخوتي تعبني موضوع إعدادات المتحكم 18F4550 رغم أني قرأت العديد من الملفات واستوعبت جميع إعداداته وكل واحدة منها منذ مدة والغريب أنني أقوم بإعدادها بطريقة صحيحة ويشتغل تمام وعند إظافة تعديل عليه , دون المساس باعدادات المتحكم فقط أظيف مداخل أومخارج , يتوقف عن العمل أصلا إعدادات المتحكم لا يمكنني تغييرها لأنها محمية ,,لأني أستخدم البرمجة بطريقة "البوت لودر" عبر منفذ usb ,وهو محمي عند الحرق على الميكرو , في هذه الصورة الإعدادات الأولى لملف البوتلودر الذي أدخلت للتعامل عن طريق" اليوإس بي" والإعدادات الثانية لملف يشتغل تمام عبر البوتلودر وهو عبارة عن تشغيل خرج RB7 [IMG]  [/IMG]وهذه إعدادات برنامجي وهو بسيط جدا خرج على "بورت د" ببرنامج الفلوكود [IMG]  [/IMG]ملحوظة : طريقة إشتغال "البوت لودر"عندي : عند إيصال المتحكم بالحاسوب يشتغل ليد على الخرج RA4 لمدة 10 ثواني في إنتظار إدخال الداتا ,, وعند تجاوز المدة ينتقل أوتماتيكيا لحالة تنفيذ البرنامج وهذا برنامج الحرق عبر "اليو إس بي" [IMG]  [/IMG]
التعديل الأخير تم بواسطة : mar7aba_01 بتاريخ 03-10-2015 الساعة 07:32 PM |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
حين تلمس الإحباط
|
|
||||||
|
التعديل الأخير تم بواسطة : mar7aba_01 بتاريخ 07-10-2015 الساعة 11:08 PM |
|
||||||
|
|
|
||||||
|

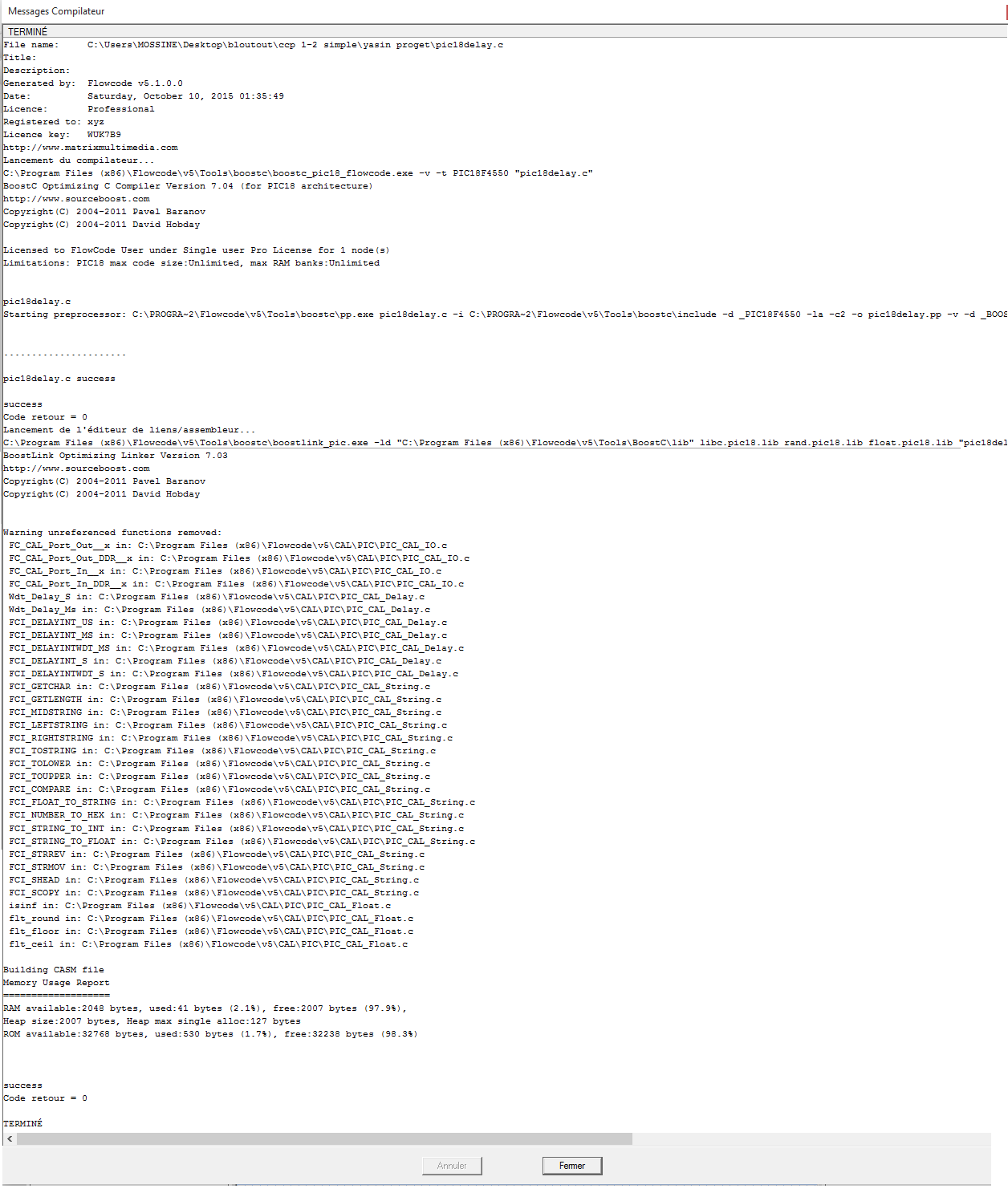

أظن أن المشكل سببه الكومبيلر إن لم أكن مخطئ الصورة التالية قمت بتصويرها أثناء إنتاج ملف الهيكس لم يسبق أن أعطاني الجملة التي في التقرير : warning unreferenced functions removed [IMG]  [/IMG]
|
