اريد ان اجعل لجهاز ساعة داخلية
بمعنى اخر : يعني لو انطفاء الجهاز ما يتغير الزمن الذي يعرض على الشاشة لوشغلته مرة اخرى
الجهاز هو عبارة عن تحكم في تشغيل اللمبات
فكرته باستخدام البيك يشغل جميع اللمبات في ساعة محددة ويطفئها في ساعة محددة وله شاشة تعرض الوقت والوقت المتبقي والوقت الذي مضى
السؤال هو كيف اعمل هذه الساعة التى التحكم يعتمد عليها بحيت لوشغلت مثلا الجهاز الساعة 4 يظهر على الشاشة الساعة 4
وشكرا...
|
ممكن ولديك حلان :
الأول :
تعمل ساعة بالبيك الذي لديك ومعه وسيلة عرض حسب اختيارك(شاشة LCD أو عارضات 7segments).
تغذي الدائرة طبعا بمصدر 5 فولت دائم تتحكم فيه للإطفاء أو التشغيل بقاطع(مفتاح) مثلا.
المفتاح سيقطع المصدر عن كل عناصر الدائرة بما فيها وسيلة العرض .
لكن للحفاظ على عمل الساعة تضيف تغذية تأمين للبيك ببطارية تسمح للبيك بالحصول على تغذيته باستمرار رغم انقطاع المصدر الأصلي .
طريقة إضافة هذه البطارية بسيطة ومعروفة.
الحل الثاني :
تعمل ساعة بالبيك + العنصر DS1307 .
هذا العنصر هو في الحقيقة ساعة قائمة بذاتها وله تغذيته المستقلة ببطارية 3 فولت تدوم طويلا..
تجده منفردا أو على شكل دائرة صغيرة (عملية)

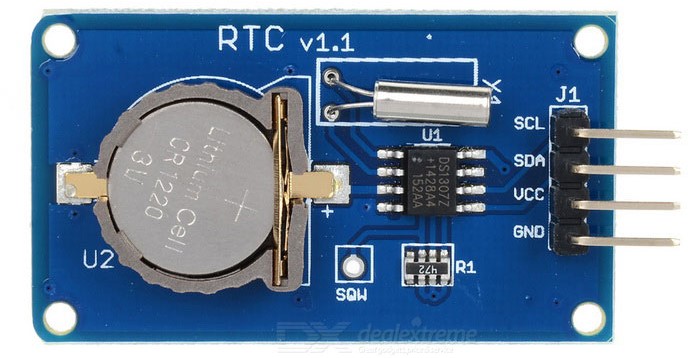

هنا صورة للعنصر + العناصر الضرورية له + البطارية 3 فولت:

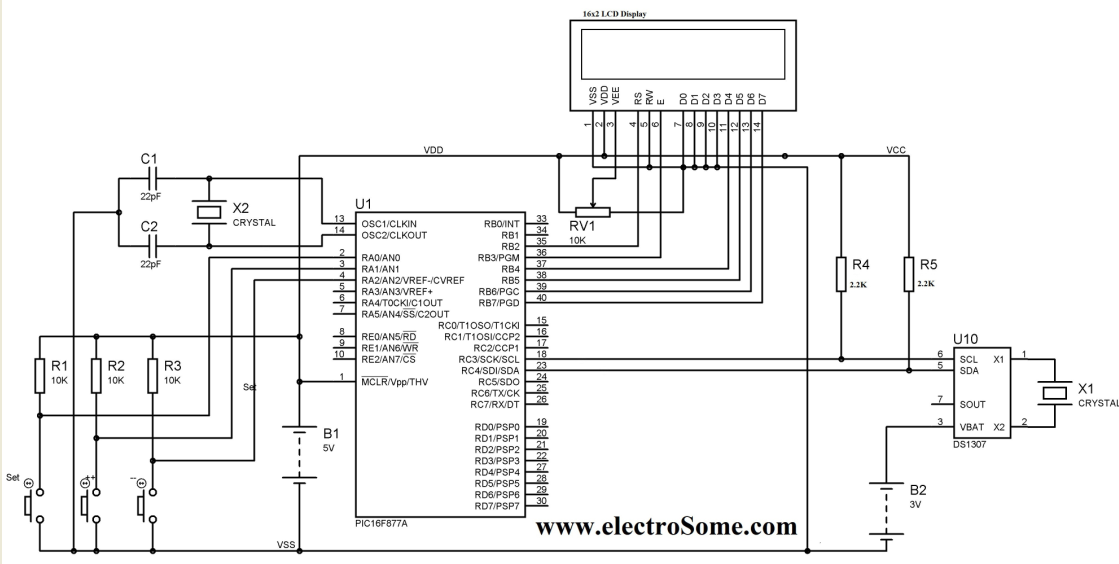

وهنا مثال للتوصيل :
في الصورة عنوان موقع المصدر
