سلام عليكم اخوان لدي مشروع تخرج واريد تجريب الحسااست على الاردوينو كحساس GAS MQ6 وPIR SENSOR لكن المشكلة ان في مكتبة البروتيوس لاتوجد هده الحساسات فكيف يمكن تغيرها باشاياء تشبهها موجودة على المكتبة وهدا من اجل التجريب فقط ممكن مخطط يوضح كيفية ربطها وهل يصلح PUSH BOTON مع led من اجل التجريب وشكرا

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة oussamacriss سلام عليكم اخوان لدي مشروع تخرج واريد تجريب الحسااست على الاردوينو كحساس GAS MQ6 وPIR SENSOR لكن المشكلة ان في مكتبة البروتيوس لاتوجد هده الحساسات فكيف يمكن تغيرها باشاياء تشبهها موجودة على المكتبة وهدا من اجل التجريب فقط ممكن مخطط يوضح كيفية ربطها وهل يصلح PUSH BOTON مع led من اجل التجريب وشكرا

السلام عليكم ورحمة الله وبركاته
اخى الكريم
بالنسبه لحساس PIR SENSOR فأنه يخرج 5 فولت

لذلك يمكن عمل برنامج يكون دخل الاردوينو 5 فولت لكى يعمل
اما حساس الغاز فليس عندى ما افيدك به

الرابط التالى به ما تريد (مشــروع كامل بالبرنامج )

http://learn.parallax.com/KickStart/555-28027

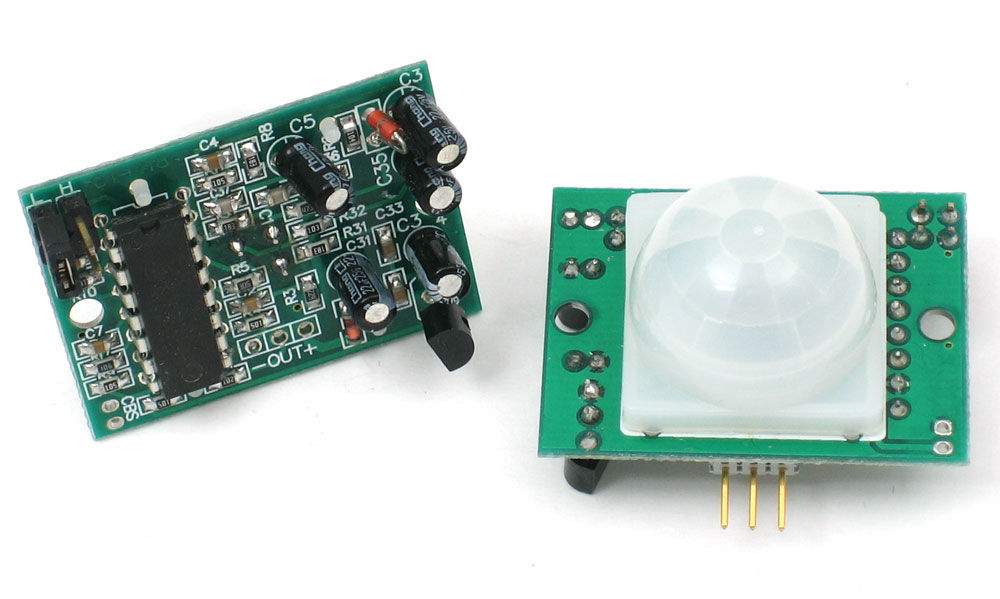

صــــــــورة للــ PIR



هـــذا الحساس لــه 3 اطراف
1_ الطرف السالب
2- لفولت التغذية (5 فولت من Power Supply)
3- للخرج ومقداره 5 فولت (عندما يتم اكتشاف الشخص )

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
اخى الكريم
يمكن ببساطة بدون استخدام الاردينو او اى PIC عمـــل انذار بـــ PIR
وذلك باضافة ترانزسستور مناسب وريلاى مع سرينة او BUZER

[oussamacriss]

شكرا لك اخي انا لدي الحساس والاردوينو لكن اريد التجريب similation في proutus حتى اضمن ان البرنامج شغال ولا يفسد الحساس ومن قم ان نجح البرنامج ادخل الحساس في الواقع هل فهمتني الان اخي لايهم مانوع الحساس في البروتيوس اريد المكافئ ان كان boutoon يكافئ حساس الحركة والغاز في البروتيوس وعند مرور التيار تغلق ويشتغل led دلالة على اشغال البرنامج

[oussamacriss]

اقتباس المشاركة الأصلية كتبت بواسطة oussamacriss شكرا لك اخي انا لدي الحساس والاردوينو لكن اريد التجريب similation في proutus حتى اضمن ان البرنامج شغال ولا يفسد الحساس ومن قم ان نجح البرنامج ادخل الحساس في الواقع هل فهمتني الان اخي لايهم مانوع الحساس في البروتيوس اريد المكافئ ان كان boutoon يكافئ حساس الحركة والغاز في البروتيوس وعند مرور التيار تغلق ويشتغل led دلالة على اشغال البرنامج

وهاي الصورة حتى يتضح الامر اريد عند مرور التيار اشتعال led وهدا ببرنامج pir sensor اي اغير pir senor ب button هل ممكن دلك

[oussamacriss]

اقتباس المشاركة الأصلية كتبت بواسطة oussamacriss وهاي الصورة حتى يتضح الامر اريد عند مرور التيار اشتعال led وهدا ببرنامج pir sensor اي اغير pir senor ب button هل ممكن دلك
