السلام عليكم ورحمه الله
بما اني جديد في المنتدى حبيت اطلعكم على مشروع التخرج الذي قمت به خلال دراستي ل تكنلوجيا هندسه الطاقه الكهربائيه والاكترونيه في لبنان..

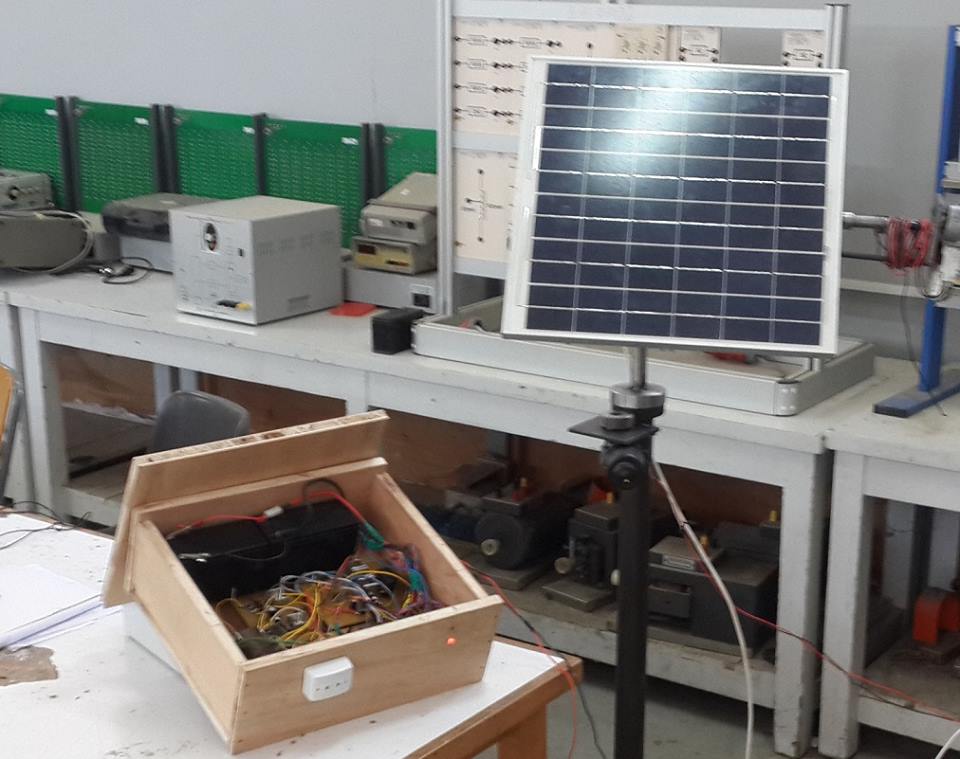

كما ترون في الصور هذا شكل مشروعي النهائي وهو عباره عن لوحه شمسيه على قاعده وهذه القاعده عباره عن مسننات وموتور عدد 2 لاتحكم باللوحه واجعلها تلاحق الضوء (اشعه الشمس) اوتوماتيكيا عن طريق برمجه مايكروبروسيسور ليقوم بلتحكم الالي.. ولكن للاسف لم استطع من الانتهاء منها لانه لم يكن لدي لوقت لكافي وانتهت الدراسه ان ذاك وتخرجت ولله الحمد..

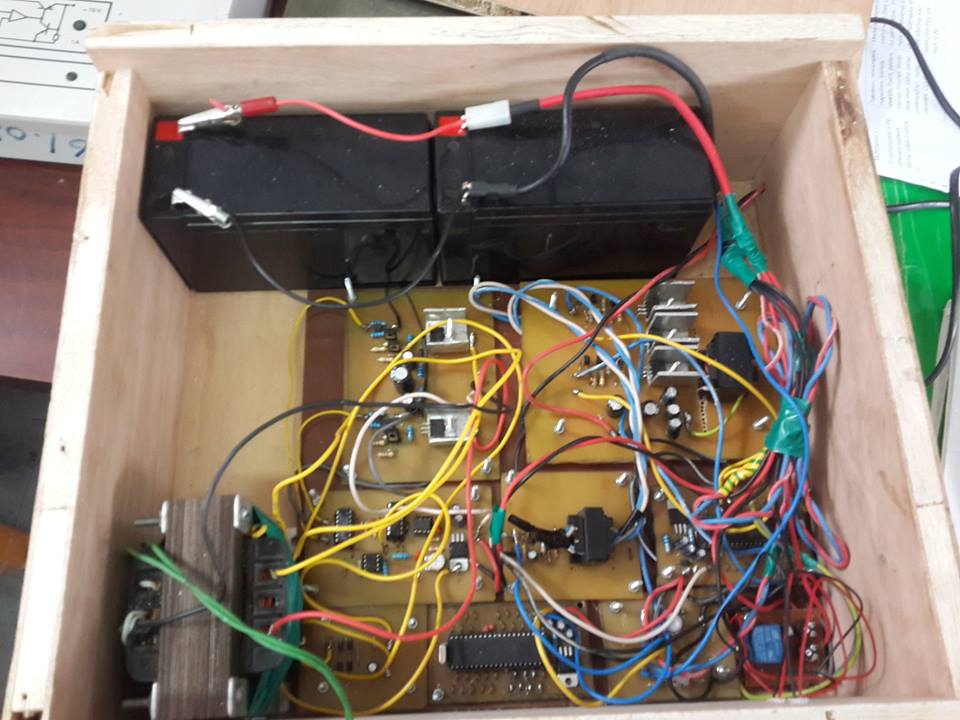

ولكن مشروعي الاساسي هو عباره عن (ما ترونه في الصندوق الخشبي) وهو Solar Power Optimizer System قمت ببنائه من الصفر .. ولكنه غير مرتب بعض الشيء لاننا كنا نشتغل على عجله من امرنا فكنا نسابق الوقت ..والحمدالله نجح المشروع نجاح كامل والجهاز الان يعمل لدي في المنزل .. وقدرته على ان يتحمل 45 امبير من اللوحات الشمسيه .. وهو يحتوي على انفيرتر ايضا من صنعي..
وهذه الصوره :



باختصار الذي يحدث هو

1- يبدء المايكروبروسيسور في العمل
2-يبحث عن ال duty cycle
3- يقوم بحصر الduty cycle من خلال تكبيرها وتصغيرها عند اكبر نقطه وكما ترون ال feedback ياتي من احد المحولات الموجود في نص اللوحه تقريبا.
4-يقوم بسحب هذه الطاقه ويمدها للبطاريه لتقوم بلشحن ..
5-الانفرتر متصل بلبطاريه ومن خلال كبسه اقوم بتشغيله او اطفائ المحول الخاص به وهو عباره عن PWM


اتمنى ان تكونو استمتعتم بلموضوع واي اساله او اقتراحات ارحب بها.

[مدحتكو]

اقتباس المشاركة الأصلية كتبت بواسطة mohammed656 السلام عليكم ورحمه الله بما اني جديد في المنتدى حبيت اطلعكم على مشروع التخرج الذي قمت به خلال دراستي ل تكنلوجيا هندسه الطاقه الكهربائيه والاكترونيه في لبنان.. كما ترون في الصور هذا شكل مشروعي النهائي وهو عباره عن لوحه شمسيه على قاعده وهذه القاعده عباره عن مسننات وموتور عدد 2 لاتحكم باللوحه واجعلها تلاحق الضوء (اشعه الشمس) اوتوماتيكيا عن طريق برمجه مايكروبروسيسور ليقوم بلتحكم الالي.. ولكن للاسف لم استطع من الانتهاء منها لانه لم يكن لدي لوقت لكافي وانتهت الدراسه ان ذاك وتخرجت ولله الحمد.. ولكن مشروعي الاساسي هو عباره عن (ما ترونه في الصندوق الخشبي) وهو Solar Power Optimizer System قمت ببنائه من الصفر .. ولكنه غير مرتب بعض الشيء لاننا كنا نشتغل على عجله من امرنا فكنا نسابق الوقت ..والحمدالله نجح المشروع نجاح كامل والجهاز الان يعمل لدي في المنزل .. وقدرته على ان يتحمل 45 امبير من اللوحات الشمسيه .. وهو يحتوي على انفيرتر ايضا من صنعي.. وهذه الصوره : باختصار الذي يحدث هو 1- يبدء المايكروبروسيسور في العمل 2-يبحث عن ال duty cycle 3- يقوم بحصر الduty cycle من خلال تكبيرها وتصغيرها عند اكبر نقطه وكما ترون ال feedback ياتي من احد المحولات الموجود في نص اللوحه تقريبا. 4-يقوم بسحب هذه الطاقه ويمدها للبطاريه لتقوم بلشحن .. 5-الانفرتر متصل بلبطاريه ومن خلال كبسه اقوم بتشغيله او اطفائ المحول الخاص به وهو عباره عن PWM اتمنى ان تكونو استمتعتم بلموضوع واي اساله او اقتراحات ارحب بها.

نشكرك مهندس محمد ، بخصوص عرضك لمشروع تخرجك الرائع
ومبروك التخرج
واري انه مشروع ممتاز ومتكامل
والكثيرين يطحمون لمعرفة تفاصيل المشروع من مخطط الدائرة ومواصفات القطع المستخدمة وغير ذلك
نتمني الا تبخل علينا بالتفاصيل وسنتابع معك بإذن الله
بارك الله فيك
