شرح + كود حول ESP8266 WIFI
السلام عليكم ESP8266 WIFI هي قطعه واي فاي وسعرها رخيص جدا اقل من 3$ وهي تعمل ك station او access point او كلاهما من خلال هذه قطعه يمكنك التحكم بالاجهزه عبر واي فاي ويمكن تكوين شبكه اتصال بين عده الاجهزه حيث يمكن تشغيلها ك server او client ارفق لكم ملفات الي سوف نعتمدها بالشرح http://www.mediafire.com/download/ef...P8266_Wifi.rar سيتم شرح اوامر تباعا مع كود ملاحظه// هذه قطعه نوع ESP8266 serial WIFI model ESP-01 http://www.aliexpress.com/item/Free-...031529724.html     تحياتي التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 27-08-2015 الساعة 06:47 PM |
| احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 2 اعجاب |
|
|
| اعلانات |
|
||||||
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
حسن هادي محمود ( شكر العضو على هذه المشاركة )
حسن هادي محمود ( أعجبته المشاركة )
|
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
wi-Fi
|
| احصائية الشكر والاعجاب - 2 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
حسن هادي محمود ( أعجبته المشاركة )
|
|
|
|
||||||
|
الربط موديل ESP8266 مغ كومبيوتر او مايكروكنترولر
السلام عليكم اولا قبل كل شيئ اود اشكر استاذ أحمد شيمي لانه بفضل الله ومن ثم هو تعلمت من خلال دورته استخدام الانترنيت كوسيله التحكم في الاجهزه من خلال ENC28J60 او WIFI سواء اكان بمايكرو او سي شارب ======================================= في الصوره ادناه توضح الربط  حيث تعمل ESP8266 على 3.3فولت اذن الاطراف مصدر 3.3V,GND TX يربط مع RX من كومبيوتر او مايكرو RX يربط مع TX من كومبيوتر او مايكرو CH-PD هذا طرف لتفعيل موديل في حاله ربطه على 3.3V RST هذا طرف لعمل ريست حيت عند ربطه ب GND فانه سيتم ترسيت موديل لذلك هي تربط الى 3.3V اي تشبه خاصيه MCLR في مايكروكنترولر GPIO0 , GPIO1 : هذه الاطراف مهمه حيث عند تحديث يجب ربط GPIO0 الى GND وايضا من خلال هذين الطرفين يمكن التحكم بالاجهزه بدون حاجه للمايكروكنترولر لكن لا علم لي الان كيف يتم ضبط هذه الاطراف لكي تعمل كمداخل او مخارج ملاحظه مهمه في حاله ربط موديل بكومبيوتر عن طريق MAX234 او FT232RL يجب عدم ربط VCC مباشره لكون كومبيوتر يعطي 5 فولت وموديل يعمل على 3.3 فولت لذلك يجب اخذ 5 فولت الى منظم للجهد ليعطيك 3.3 فولت مثلا انا استخدم هذا البورسبلاي http://www.aliexpress.com/item/BREAD...366930585.html  اذن ربط مع كومبيوتر التعديل الأخير تم بواسطة : حسن هادي محمود بتاريخ 28-08-2015 الساعة 12:52 PM |

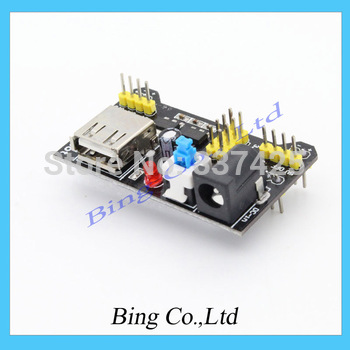

| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
sheimy ( شكر العضو على هذه المشاركة )
sheimy ( أعجبته المشاركة )
|
|
|
|
||||||
|

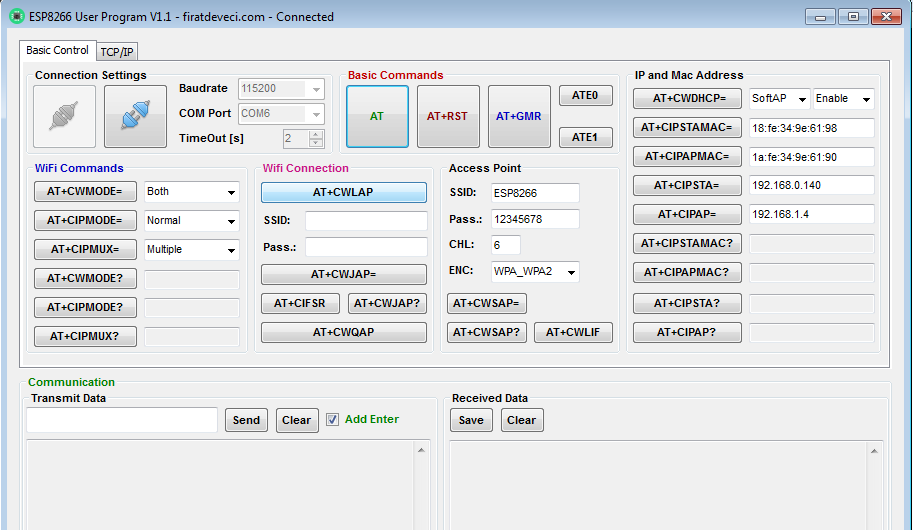

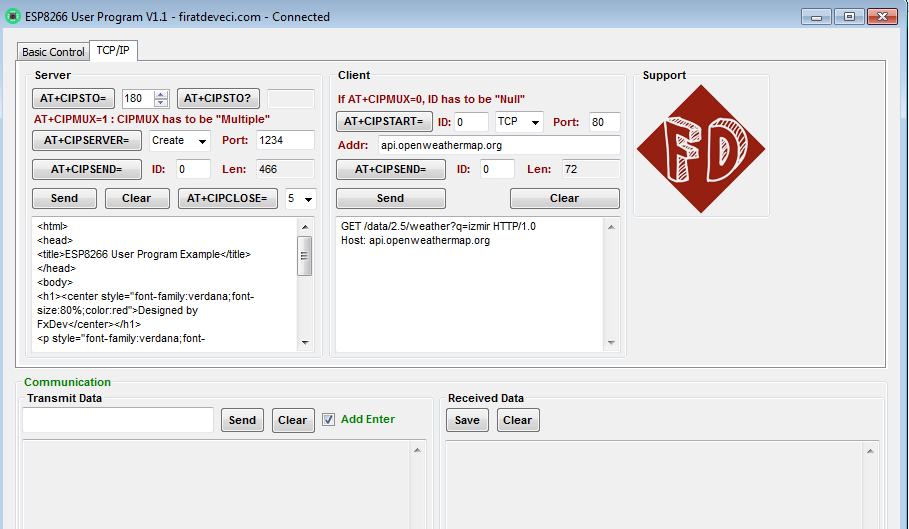

BASIC COMMANDS
السلام عليكم ارجو التحميل ملف الي في مشاركه 1 الامر AT هذا الامر للتأكد من esp8266 هل جاهزه ام لا يعني نكدر نقول هل كل شيئ تمام فأذا كان نعم سترد esp8266 بكلمه OK يعني من ترسل AT يكون الرد AT OK ===================================== الامر AT+RST هذا الامر مهم جدا حيث يعمل ريست لل موديل وحيث اننا نتظر من موديل ان يرجع كلمه ready اي ارسال كلمه AT+RST الرد من موديل AT+RST OK WIFI DISCONNECT ets Jan 8 2013,rst cause:4, boot mode  3,7)wdt reset load 0x40100000, len 1320, room 16 tail 8 chksum 0xb8 load 0x3ffe8000, len 776, room 0 tail 8 chksum 0xd9 load 0x3ffe8308, len 412, room 0 tail 12 chksum 0xb9 csum 0xb9 2nd boot version : 1.3(b3) SPI Speed : 40MHz SPI Mode : QIO SPI Flash Size : 8Mbit jump to run user1 sl???? Ai-Thinker Technology Co. Ltd. ready WIFI CONNECTED ====================================== الان موديل جاهز للاوامر الامر AT+GMR هذا الامر نعرف من خلاله version خاص بهاردوير وهذا مهم في حاله اننا نقوم بتحديث موديل عند ارسال كلمه AT+GMR الرد AT+GMR AT version:0.23.0.0(Apr 24 2015 21:11:01) SDK version:1.0.1 Ai-Thinker Technology Co. Ltd. Apr 27 2015 13:55:14 OK ========================== الامر ATE0 هذا الامر يمنع موديل من اعاده ارسال نفس الامر قبل الرد اي اقصد لما ارسل مثلا كلمه AT موديل راح يرجع اولا امر اي كلمه AT وبعدها يرد عليه بكلمه OK ولكي نمنع اي يرجع موديل اوامر قبل رد نرسل له الامر ATE0 وبتالي لن يعيد ارسال امر مره اخرى اي لو ارسلت له AT يرجع لي OK فقط ======================================= |
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
mohatvnet ( أعجبته المشاركة )
|
|
|
|
||||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
حسن هادي محمود ( شكر العضو على هذه المشاركة )
حسن هادي محمود ( أعجبته المشاركة )
|
|
|
|
||||||
|
|
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 0 اعجاب |
|
حسن هادي محمود ( شكر العضو على هذه المشاركة )
|
|
|
|
||||||
|

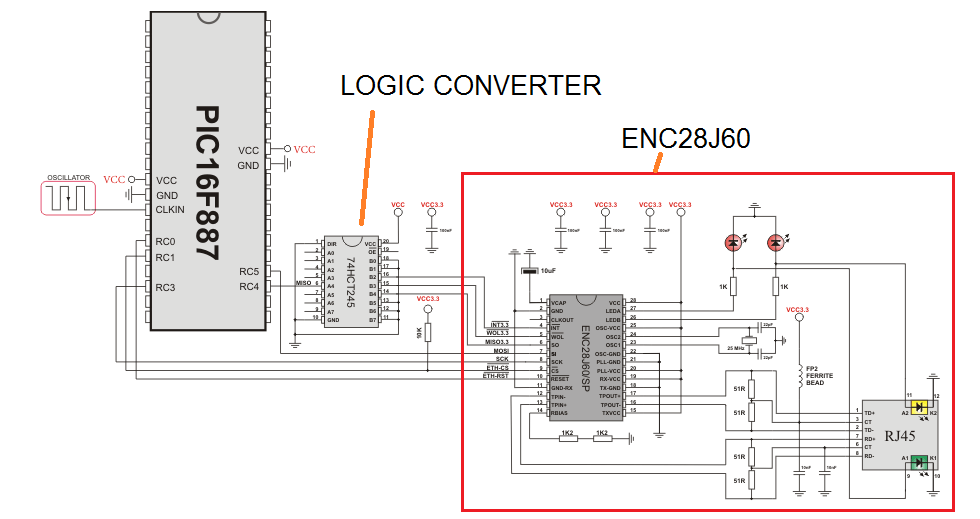

شوف اخي العزيز هذه قاعده عامه LOGIC 1 when V input >=0.5VCC LOGIC 0 when V input <0.5VCC مشكله وحيده بين موديل الي يعمل ب 3.3V و مايكرو الذي ب 5 فولت هو طرف اخراج من موديل ليكون طرف ادخال للمايكرو اقصد مشكله تكمن في طرف موديل الي يسمى TX لان هذا طرف يكون طرف ادخال للمايكرو والذي يربط ب RX والسبب واضح هو اختلاف مستوى logic 1 لكون logic 1 للموديل هو 3.3 بينما logic 1 هو 5 فولت هنا يوجد حلين 1- اذا كان موديل مربوط بالقرب من مايكروكنترولر يمكن ان نربط TX من موديل ب RX من مايكرو لان 3.3 فولت هي اكبر من نصف 5 فولت وعليه يعتبرها مايكرو logic 1 2- يمكن أستخدام محول logic انظر الصوره ادناه
|
