lm 317 2A

[anas alsheikh]

السلام عليكم و رحمة الله و بركاته :

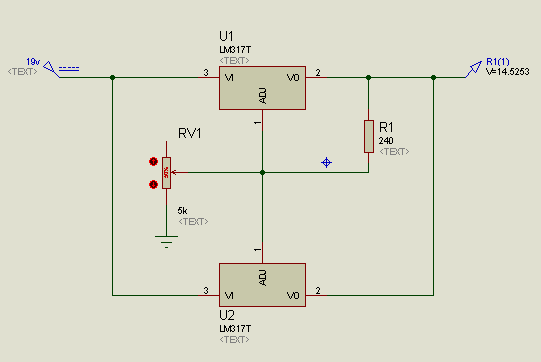

ما رأيكم في هذه الدائرة لتنظيم الجهد ( 14V ) لشحن بطارية 7A
[IMG][/IMG]

[ماجد عباس محمد]

أخى
فى الداتا شيت صفحة 20 دائرة مشابهة من الشركة الصانعة و التى تنص على وضع مقاومة صغيرة على التوالى مع طرف الخروج حتى تتشارك الوحدات التيار

لاحظ أن الفولت المرجعى بين واحدة و أخرى قد يتراوح بين 1.2 إلى 1.3 فولت وهذا لا يجعل الخرج بينهما متماثل فتتحمل واحدة كل الخرج بينما الأخرى لا

أعلم انك ستقول بروتس لكنه يفترض أنهما متطابقتان وهذا مثالى لا يحدث فى الواقع

[anas alsheikh]

شكرا جزيلا أخ ماجد :
هل مقاوة ( 0.15 ) أوم 2W تفي بالغرض

[ماجد عباس محمد]

0.15 أوم تفى بالغرض و التيار المار فيها 1 أمبير
إذن القدرة المطلوبة هى 1*1*0.15 = 0.15 وات فيكفى ربع واط لكل واحدة
