[طه ابو غدارة]

السلام عليكم
اريد دائرة ارسال fm تكون يعيدة المدى مش اقل من 3 كيلو متر و تكون صغيرة نسبيا و لا يتواجد بها amplifiers لانني لا اعرف ما معناها حتى و لا يتواجد بها الكثير من المكونات لانني مبتدىء في هذا المجال و ليست لدي الكثير من الخبرة

[ابداع اسلامي]

اقتباس المشاركة الأصلية كتبت بواسطة طه ابو غدارة السلام عليكم اريد دائرة ارسال fm تكون يعيدة المدى مش اقل من 3 كيلو متر و تكون صغيرة نسبيا و لا يتواجد بها amplifiers لانني لا اعرف ما معناها حتى و لا يتواجد بها الكثير من المكونات لانني مبتدىء في هذا المجال و ليست لدي الكثير من الخبرة

إن للتبسيط والتيسير والتسهيل حدود لا يمكن بعدها أن يستطيع المرء أن يبسط مع المحافظة على المزايا المرجوة.

أولا يبدو من خلال ما تفضلت به أنك تفتقر للدراية والخبرة والمعرفة الإلكترونية على مستوى الهاوي وخاصة في هذا المجال وهذا أيضا يجعلك لا تستطيع التعامل مع البساطة لأن البساطة والتبسيط حيلة تتطلب أولا القدرة على التعامل مع الصعب والمعقد ولهذا يجب أن تطالع النظرية وتمارس التجارب التطبيقية ليشتد عودك وتقوى في مهارة صناعة دوائر الإرسال.

نعم هذا قد يكون عائقا أمامك عند التعامل مع دائرة صغيرة كما تريد والصغيرة يجب أن يكون فيها ترانزستورات دقيقة الحجم والأبعاد
وعالية القدرة لكي يكون مدى الإرسال الذي يعتمد عليها أكثر من 3 كيلو متر
كلمة أمبليفير تعني مكبر لأن دائرة المرسل تتكون من مذبذب عالي الجودة من حيث ثبات التذبذب وضيق الحزمة والحصانة ضد المؤثرات ....
إن دائرة المذبذب وحدها لا تكفي لإشعاع وبث طاقة لتتعدى الأمتار ولذلك يجب عمل دائرة تقوية لإشارة المذبذب لكي تكون الإشارة كافية لتعدى الأبعاد والمسافات دائرة التقوية تسمى بالمكبر أمبليفير.

وحتى لا تخرج من المولد بدون حمص كما يقولون, أحب أن أذكرك أن إرسال لأكثر من 3 كيلومتر يتطلب منك دائرة مرسل بقدرة نصف واط على الأقل
يجب أن يكون للمرسل قدرة مناسبة وللحصول على القدرة "الحصان" تحتاج لعضلات للحصان أو ترانزستورات قوية ومميزة وأصلية
والترانزستورات تحتاج للعلف أو البطارية ذات فرق الجهد والتيار المناسبين.
وبعض المكثفات والملفات للتذبذب وللضبط والفلترة ومساواة الممانعات بين الأجزاء في الدائرة

وعلاوة على دائرة المرسل تحتاج لهوائي مناسب ومحسوب ليقوم بمهمة دفع وإشعاع الموجات بعيدا لأقصى مدى ممكن دون أن تبقى هذه الموجات تتسكع على أكتاف الترانزستور والهوائي ويضيق الترانزستور ذرعا بها ويحترق كمدا!

وهذا كله إن كنت ترسل في السهول والصحارى الجافة الساكنة حيث لا عواصف ولا أمطار ولا أشجار ولا عوائق مباني وسكان وحواجز لأنه في ظل مثل هذه الظروف سوف ترتطم الموجات وتتكسر وتتفرق وتتطاير ولن تصل إلى المدى الذي تريد!
تأمل المخطط هنا من أبسط ما يمكن ولكن الترانزستورات الأصلية مهمة والتصميم أيضا

http://www.totalitaer.de/Rftechnik/s...0bis600mhz.htm
وهنا
http://www.geocities.ws/husnu66tr/re...multi-3866.jpg
http://www.geocities.ws/husnu66tr/re...-modulator.jpg
http://www.geocities.ws/husnu66tr/re...ransmitter.jpg

وهذا عالي الجودة والبساطة
http://sm0vpo.altervista.org/tx/v7_proj.htm
وهنا مبسط
http://electronics-diy.com/2-watt-fm-transmitter.php

وهذا يعج بالدوائر والأفكار

http://www.qariya.info/vb/showthread.php?t=95606

الآن علمت أن المكونات حينما تكون قليلة ورخيصة وسهلة وبسيطة يكون ذلك (معظم الأحيان) على حساب المزايا

[محمد 03]

السلام عليكم

انا كمان مبتدء واريد ان اعلم هل الدائره تسطيع ان تتحكم فى طائره ؟

الدائره المقصوده

http://sm0vpo.altervista.org/tx/v7_proj.htm

[ابداع اسلامي]

اقتباس المشاركة الأصلية كتبت بواسطة محمد 03 السلام عليكم انا كمان مبتدء واريد ان اعلم هل الدائره تسطيع ان تتحكم فى طائره ؟ الدائره المقصوده http://sm0vpo.altervista.org/tx/v7_proj.htm

دوائر الإرسال والاستقبال الخاصة بالقوارب والطائرات والسيارات قد تكون سهلة وبعضها صعب أيضا يعتمد الأمر على التذبذب أسهل دوائر هي التي تعمل على التذبذب 27 ميغا هيرتز و49 ميغا هيرتز.
أما بالنسبة للدوائر التي تعمل على التذبذب 27 ميغا هيترتز فالعناصر خاصة الترانزستورات متوفرة والملفات والمكثفات أيضا ولكن الملفات والمكثفات تكون كبيرة شيئا ما والهوائي أيضا فتصبح الدائرة ذات القدرة كبيرة بالمقارنة مع ما سياتي:

49 ميغا هيترتز يكون الأمر أفضل قليلا من حيث الحجم ومثله من حيث توفر العناصر والهوائي عامة أصغر.

الإرسال على التذبذب الإف إم المدني ممنوع في معظم البلدان ولكن نحن نطرح المعلومات على أساس علمي ولكل الانتباه لقوانين بلده وأحكامه. فهو مثالي من حيث سير الموجات ومدى الإرسال ونجاح الدوائر ومسافة الإرسال وتوفر المستقبل المناسب.
فيمكنك ببساطة أن تأتي بدائرة مستقبل بترانزستور واحد إف إم أو (بتاع كله) كهذه

http://www.laselki.net/vb/showthread.php?t=10307
ودائرة مرسل كالتي أردت أو حتى أسهل منها يوجد الكثير وتصنع اللعبة وتتحكم بها!

الإرسال على التذبذب 315 333 334 ميغا هيرتز لا يقدر على دوائر الاستقبال إلا خبير وإن كانت "المستقبل المسترجع" بترانزستور واحد. كما أن ضبط المرسل والمستقبل أمر صعب بالنسبة للمبتديء ويؤدي إلى الإحباط واليأس
للحصول على طاقات عالية للإرسال وحساسية للاستقبال الأمر يتطلب فن وهندسة وخبرة عملية ودراية وتجربة عالية.
وعناصر معينة غير متوفرة في أسواق بيع أيسيهات وما يطلبه المستمعون من عناصر "مسجل السيارة" و"تلفاز الحارة" و"مكبر صوت الأعراس"

الإرسال على 2.4 غيغا هيرتز يتطلب خبرة هندسية وعملية والعمل في مختبرات وأجهزة قياس وضبط. وعناصر لا يشتريها إلا الشركات التي تصنع مثل هذه الأجهزة وبعض الهواة والمهندسين الطموحين. ولا تبيعها إلا شركات متخصصة.

هذا من ناحية ناقل الإشارة ومستقبلها ولكن لكي تتحكم بالمحركات والزعانف والميل والارتفاع والهبوط وهذا يسمى بالكود أو الإشارات التي تجعل المحرك يدور يمنة أو يسرة وبالتالي السيارة للأمام أو الخلف لليسار أو اليمين.. وهذا أمر صعب أيضا عليك أن تتعلمه وتحيط به علما.

أنصحك بالبدء بدائرة المستقبل المخطط الأول السهل والصورة الثانية لكيفية توزيع العناصر في الرابط أعلاه وإن صنعتها ونجحت سوف نتكلم عن دائرة المرسل فهي اسهل! وبإذن الله سوف تحلق كالنسر!

[طه ابو غدارة]

اخي ابداع اسلامي شكرا لك على هذا الرد الجميل في الحقيقة الدوائر سهلة و اعجبتني و الدائرة االتي وضعتها و هي موجودة في هذا الموقع لدي سؤال عنها الدايود رقم اثنين لم افهم ما معناه مكتوب bilo koja ممكن تقول ما هو نوعه مثلا FGJ890 YDR87660 هذه الرموز لا اعرف ان كانت موجودة و لكن ايكون كلامي مفهوم ال INDUCTURES ليس مكتوب اي معلومات عنها اي كم عرض السلك المستعمل و كم لفة و كم عرض اللفة



اما بالنسبة الى الريزيستورس لما عندما تعطونا اي دائرة لا تعطونا قيمة ال POWER بالنسبة الى اي ريزسيتور و تعطونا قيمة مقاومته ارجو منك الرد ولك جزيل الشكر
http://electronics-diy.com/2-watt-fm-transmitter.php

[ابداع اسلامي]

هذا ثنائي سعوي والكلمات تقول إن الأول مثل الآخر أي نفس الرقم

تستطيع أن تستخدم ثنائي سعوي تصل سعته 30 بيكو فاراد بدل كل واحد أو استبدال كل ثنائي سعوي بمكثف متغير أو مكثف واحد بدل الاثنين وتتحكم بمدى التعديل لأنك من هنا تدخل إشارة صوتية أو إشارة تحكم بموتور الخ.
أرجو أن تتأمل المخططات المرفقة في مرسل آخر لأنها تضيف دائرة تكبير للصوت لكي ترفع مستوى الإشارة عند التعديل.
هذه الثنائيات السعوية لا تغير التذيذب ولكن تحدث "اختلال" فيه لصالح الإشارة التي تريد أن تحملها للأثير أكانت صوت أم كود
يسمى الأمر بالتعديل موديوليشن ويسميه البعض بالتضمين وهو خلط الإشارة المراد إرسالها مع التذبذب الذي يطير بها إلى مسافات بعيدة!

كل المقاومات ربع واط وإذا كانت المقاومة ذات قدرة أكثر من ذلك يتم في العادة التنويه لذلك وإذا أردت أن تعرف
تأمل دوائر وحدات التغذية تجد المقاومة التي تسخن وذات القدرة العالية معلمة بذلك وحسب موقع المقاومة والحمل المعتمد عليها والجهد الواقع عليها
إن مجزئ الجهد لقواعد الترانزستورات الصغيرة يكون ذات قدرة متدنية ربع واط.
المقاومات التي تتصل مع الزنر أو المصابيح أو الأحمال التي تستهلك طاقة أكثر من نصف واط يكتب عليها ويكون بعضها متصل مع الموجب وبقية الدائرة لأن كل التيار للدائرة يمر فيها!
انظر فرق الجهد الواقع على المقاومة والتيار المار فيها واضربهما ببعض تعرف القدرة "الواط"

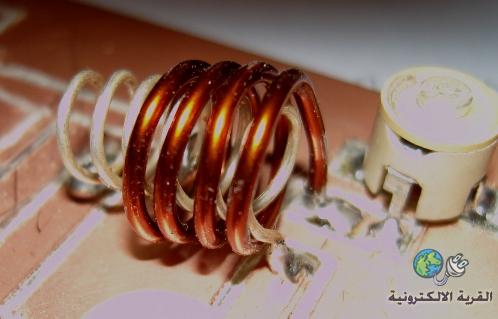

الملف مرسوم على اللوحة المطبوعة ولكن كما سترى أدناه في الروابط يمكن أن تلف 5 لفات سلك نحاسي قطر0.8 ملمتر مفضض مطلي بالفضة وإن لم تجد (نحاسي معزول بالورنيش) على انبوب بلاستيك فيه برغي فيرايت قطره 5 ملمتر
وتلف الملف الثاني (سلك نحاسي معزول بالورنيش 0.8 مليمتر) أربع لفات وتفرع من الوسط بين كل لفتين نقطة تلحم بها أحد أطرف الملف الأول بحيث تكون لفات الثاني فوق الأول

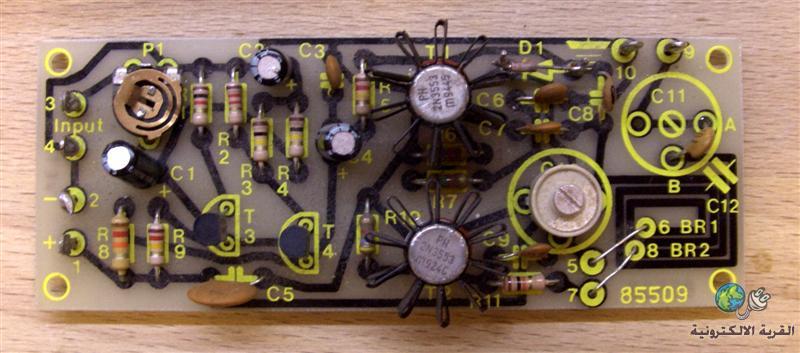

يمكنك أن تتأمل هذا التصميم لاختصار الثنائي السعوي وحتى الملف (هو عبارة عن محول بسيط)
http://upload.qariya.info/images/qariya-4631e5798a.jpg

http://upload.qariya.info/images/qariya-f61a95bebc.jpg
http://upload.qariya.info/images/qariya-08eb501d15.jpg

ولا تتردد بالسؤال

[طه ابو غدارة]

تقصد يالثنائي السعوي varacap or varactor diode

[ابداع اسلامي]

اقتباس المشاركة الأصلية كتبت بواسطة طه ابو غدارة تقصد يالثنائي السعوي varacap or varactor diode

varicap نعم

ولكن لا تنسى تبريد الترانزستورات لكي تحصل على الطاقة المرجو ولكيلا تتلف الترانزستورات
