السلام عليكم

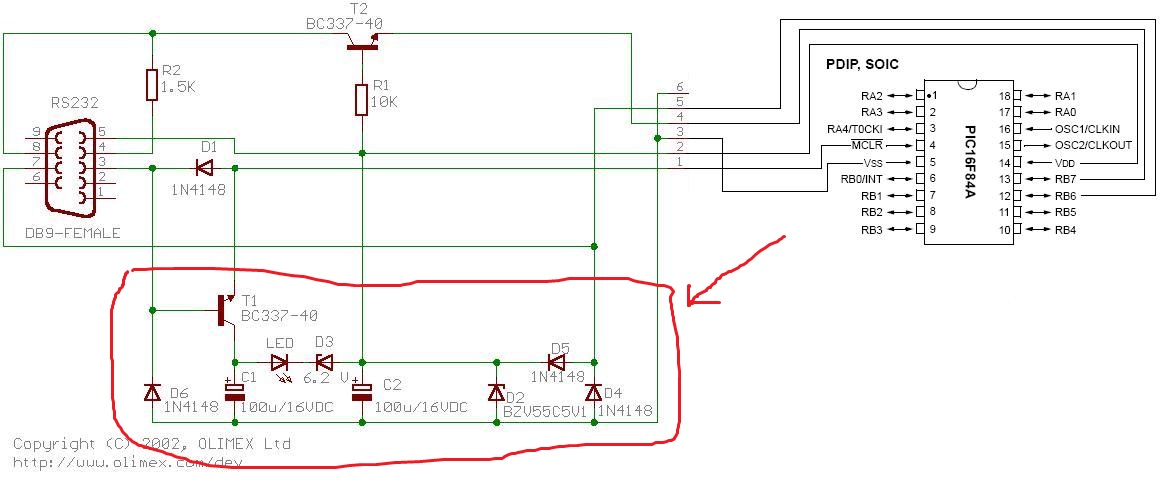

من فضلكم اد كان امكن شرح عمل هده الدائرة او على الاقل الجزئ المشار اليه
لا اريد صناعتها دون فهم مبدأ عملها
اعرف ان لها 5 مخارج و دور كل مخرج منهم لكن لا افهم مبدأ عملها

[ahmed idris]

السلام عليكم
هذه المبرمجة كلها مشاكل و صعوبات
الأفضل الابتعاد عنها.

[ph-reving]

اشكرك على الرد،
بالفعل هدا ما قرأت في النت وجدت انه من الافضل استعمال pickit3
ما يهمني هو فهم عملها خصوصا
ما فهمته ان كل مبرمجة يجب ان تحتوي على خمس مخارج
مخرج للتصفير ومخرجي vdd,vss كدالك مخرج الداتا والساعة هدا مفهوم
كوني مبتدأ فلم استطع تحليلها،
فمتلا مخرج التصفير يحتاج ل16 فولت حيت تخرج 12 فولت من المنفد 3 تجد امامها دايودين في اتجاه عكسي يعني ان التيار سيمر الى الترانسيستور و بهدا سيفرغ المكتف شحنته البالغة 16 فولت
ستمر الى الليد والى منفد التصفير
لكن السؤال
من اين شحن هدا المكتف ؟
الا يجب وضع الزينر في الاتجاه الاخر قبل اللد لتقليل الجهد وعدم احتراقها ؟
ما هو دور المكتف c2 والزينر d2؟
شكرا على التفسير

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة ph-reving اشكرك على الرد، بالفعل هدا ما قرأت في النت وجدت انه من الافضل استعمال pickit3 ما يهمني هو فهم عملها خصوصا ما فهمته ان كل مبرمجة يجب ان تحتوي على خمس مخارج مخرج للتصفير ومخرجي vdd,vss كدالك مخرج الداتا والساعة هدا مفهوم كوني مبتدأ فلم استطع تحليلها،

اخى

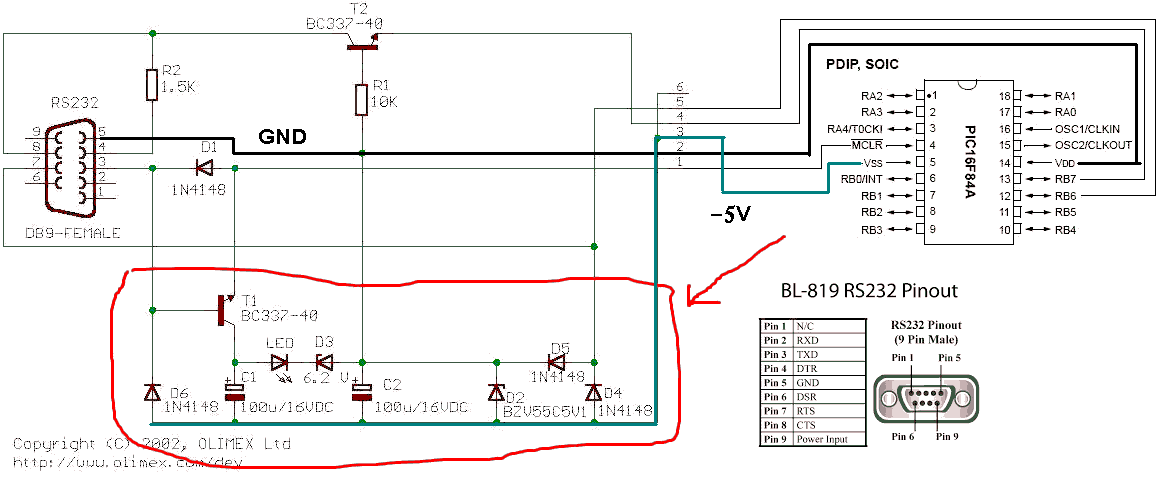

هذه هى الدائرة بعد وضع مخرج 232 على الصورة لتعلم كل طرف منها

أولا طرف 5 هو الأرضى وهو ذاهب إلى VDD الذى يجب أن يكون +5فولت وهذا يعنى أن الطرف VSS سيكون سالب 5 فولت كما بالصورة

فمتلا مخرج التصفير يحتاج ل16 فولت حيت تخرج 12 فولت من المنفد 3 تجد امامها دايودين في اتجاه عكسي يعني ان التيار سيمر الى الترانسيستور و بهدا سيفرغ المكتف شحنته البالغة 16 فولت

كيف سيمر للترانزيستور وهو مقلوب؟؟
الترانزيستور سيكون فقط وصلة قاعدة مجمع كدايود تمرر التيار لشحن C1 بفولت 11.4 وهى ال 12 فولت التى افترضتها أنت مطروح منها 0.6 بين القاعدة و المجمع ثم يقل 1.5 فولت الخاصة بالليد ثم 6.2 الخاصة بالزينر D3 و الباقى يذهب للزينر D2 الذى يثبته على 5 فولت بين الأرضى و سالب 5 فولت كما بالرسم و يشحن المكثف C2 الذى يوفر تيار للميكرو أثناء وجود نبضات تحول +12 فولت إلى -12فولت كما أنه يعتمد على الطرف 7 أيضا أن يوفر مزيد من التيار عبر D5

ستمر الى الليد والى منفد التصفير لكن السؤال من اين شحن هدا المكتف ؟

شرحت لك من أين يشحن المكثف لكن لا يوجد ما يسبب 16 فولت بل سيكون أقل من الجهد القادم من مصدر RS232 والذى قد يكون 9 فولت فقط لذا لا ضمان لعمل هذه المبرمجة

الا يجب وضع الزينر في الاتجاه الاخر قبل اللد لتقليل الجهد وعدم احتراقها ؟

ماذا تقصد و ما الفرق فى ترتيب المكونات على التوالى؟؟

ما هو دور المكتف c2 والزينر d2؟ شكرا على التفسير

سبق الشرح

[ph-reving]

شكرا على الرد والموضوع اصبح مفهوما.
المشكل اني ضيعت ساعات عديدة في دراست الالكترونييات وعملت تطبيقات متعددة خصوصا على المايكروكنترولر ولازلت لحد الان لا اعرف كيف احلل الدوائر من الناحية الكهربائية مع اني افهم القوانين امتال اوم و كيرشوف الا ان اللخبطة في الرسومات و المسارات المتعددة للتيار تجعلني غير قادر على التحليل الصحيح
بمادا تنصحونني ؟

[ماجد عباس محمد]

ابدأ بمسار الجهود المستمرة و غالبا ستكون 2 أو 3 مسارات على الأقل
ما أفعله أن احفظ صورة الدائرة ثم اختصرها إلى 16 لون أو أقل و احفظها بامتداد GIF مثلا أو PNG ثم افتح هذه الصوره فى برنامج الرسام الموجود بالويندوز
اختر رمز الأرضى و استبدلة فى الرسم سيحذف كثير من الخطوط المتشابكة
أختر رمز لفولت تغذية و ليكن +5ف و استبدل هذه الخطوط
لو لديك أى خطوط تغذية أخرى كرر نفس العمل
يمكنك فعلنفس الشئ مع بعض الإشارات مثلا Clock أو Reset الخ ستجد الرسم أصبح أسهل بكثير

أخيرا اقرأ تحليلات الآخرين للدوائر سيكسبك ذلك خبرة
ولا تقلق فالأمر يحتاج لخبرة

[assed]

السلام عليكم
هذه المبرمجة معتمدة لدي ولاكن لاتعمل ألا أذا جعلت طول الكابل ((RS232)) بحدود 10 او 15 سم تعمل وبكفاءة جيدة لاكن اذا كان الكابل اكثر من ماذكرت فلا تعمل
