سؤال حول محول C.T

[assed]

السلام عليكم
لدي 3 محول C.T لتحسس التيار بقيمة 10 امبير .. اريد ان اربط الثلاثة على التوالي كي اتمكن من قياس تيار بقيمة 30 امبير دون مشاكل هل ينفع هذا الربط

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
لدي 3 محول C.T لتحسس التيار بقيمة 10 امبير .. اريد ان اربط الثلاثة على التوالي كي اتمكن من قياس تيار بقيمة 30 امبير دون مشاكل هل ينفع هذا الربط

اخي هل يوجد بيانات اضافيه للمحول؟؟؟ هل يوجد نسبه التحويل؟؟ او القدره VA?

لديك مشكله انك تجاوزت تياره نبسبه 300% وبالتالي احتمال كبير بدخول منطقه الاشباع....(في حاله محول واحد)

ادا كانت الدقه غير مهمه لك قم بزياده المقاومه( يكفي محول واحد فقط ) لكن لا تزيدها كثيرا او لا تترك اطراف المحول بدون توصيل بسبب تولد فولت عالي وخطر.

اعتقد انك تحاول زياده عدد لفات المحول تلات اضعاف لتعويض تلات اضعاف التيار على المدخل......
ما نوع core الملفوف عليه سلك المحول هل هو معدني او بلاستيكي؟؟

[ماجد عباس محمد]

أخى
ابحث عن رقمه ستجد له داتا شيت تبين المدى الذى يصلح فيه و تأثير زيادة المقاومة على خطية القياس

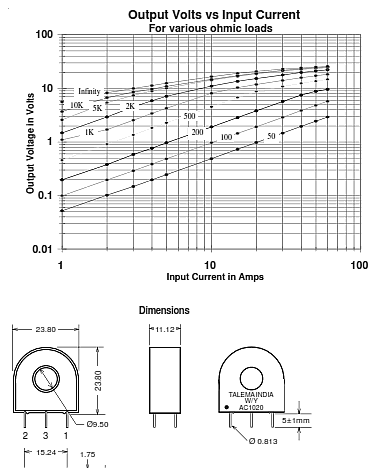

مرفق بيان لآخر مشابه مذكور عنه 20 أمبير بحد أقصى 60 أمبير و تأثير المقاومة على الخرج
[IMG][/IMG]

[assed]

المشاركة الأصلية كتبت بواسطة hamzazayyad

اخي هل يوجد بيانات اضافيه للمحول؟؟؟ هل يوجد نسبه التحويل؟؟ او القدره VA?

لديك مشكله انك تجاوزت تياره نبسبه 300% وبالتالي احتمال كبير بدخول منطقه الاشباع....(في حاله محول واحد)

ادا كانت الدقه غير مهمه لك قم بزياده المقاومه( يكفي محول واحد فقط ) لكن لا تزيدها كثيرا او لا تترك اطراف المحول بدون توصيل بسبب تولد فولت عالي وخطر.

اعتقد انك تحاول زياده عدد لفات المحول تلات اضعاف لتعويض تلات اضعاف التيار على المدخل......
ما نوع core الملفوف عليه سلك المحول هل هو معدني او بلاستيكي؟؟

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
ابحث عن رقمه ستجد له داتا شيت تبين المدى الذى يصلح فيه و تأثير زيادة المقاومة على خطية القياس
مرفق بيان لآخر مشابه مذكور عنه 20 أمبير بحد أقصى 60 أمبير و تأثير المقاومة على الخرج
[IMG][/IMG]

السلام عليكم
بارك الله بكم المحول الموجود عندي لاتوجد عليه اي بيانات سوى مكتوب عليه
4ma \ 10a وهذا يعني رينج التحمل او التحسس من 4 ملي امبير الى 10 امبير لذالك لا أريد ان اتجاوز على قيمة المتحسس فهل يمكن ان اربط ربط توالي كي يتحسس ل 30 امبير دون ان يصل الى الاشباع . تهمني جداً القراءة الصحيحة

[ماجد عباس محمد]

أخى
CT = Current transformer أى أن ما يعطى هو نسبة التيار
أى أن 4 م.ا. / 10 أمبير تعنى أنه عندما يمر تيار فى السلك المار فى قلب المحول قدره 10 امبير، سيكون خرجه 4 مللى أمبير و عادة ما تكون المقاومة 100 أوم مالم يذكر غير ذلك
التوصيل على التوالى لا يغير قيمة التيار الأقصى المار به و المسبب للتشبع و إن لم تكن تريد أن تجرب تحمل تيار أعلى يمكنك أن تحضر 3 أسلاك متساوية الطول و القطر لو أردت 30 أمبير
أو 4 أسلاك متماثلة لو تريد 40 أمبير
على أن تكون الأسلاك أرفع من السلك العام المراد قياس التيار به لكن مجموعهم مساوى أو اكثر للسلك الأساسى

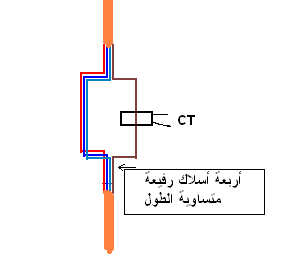

ثم تمرر CT فى أحدهم و تبعده عن الباقين كما بالرسم حتى لا يؤثر مجال التيار المار بهم فى دقة القياس

التيار سينقسم فى الأسلاك بنسبة المقاومة لذلك أكرر أن تكون الأسلاك متماثلة تماما
سيمر فى السلك المفرد ثلث التيار لو استخدمت 3 أسلاك أو ربع التيار لو استخدمت 4 أسلاك
فقط لاحظ أن الآن خرج المحول نظير التيار الكلى

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة assed

السلام عليكم
بارك الله بكم المحول الموجود عندي لاتوجد عليه اي بيانات سوى مكتوب عليه
4ma \ 10a وهذا يعني رينج التحمل او التحسس من 4 ملي امبير الى 10 امبير لذالك لا أريد ان اتجاوز على قيمة المتحسس فهل يمكن ان اربط ربط توالي كي يتحسس ل 30 امبير دون ان يصل الى الاشباع . تهمني جداً القراءة الصحيحة

اخي
بما انه لا يوجد معلومات عن CT ...هل يمكن ان تقيس الفولت على المقاومه 100 اوم عند مرور 10 امبير؟؟
ما افكر به ان تكون 4 ميلي امبير هي نسبه التحويل وليس المدى RANGE
ادا تاكدنا من المعلومه
بعدها يمكنك تغير المقاومه (بحيث نحافظ على اقصى تيار بملف المحول)ومن تم تقوم باخد اكتر من قراءه التيار ومن تم تتاكد ان القراءات تقع ضمن معادله الخط المستقيم .
وبالتالي ستتمكن من معرفه مواصفات محولك وستحل القصه بمحول واحد(ان امكن)

[hamzazayyad]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
CT = Current transformer أى أن ما يعطى هو نسبة التيار
أى أن 4 م.ا. / 10 أمبير تعنى أنه عندما يمر تيار فى السلك المار فى قلب المحول قدره 10 امبير، سيكون خرجه 4 مللى أمبير و عادة ما تكون المقاومة 100 أوم مالم يذكر غير ذلك
التوصيل على التوالى لا يغير قيمة التيار الأقصى المار به و المسبب للتشبع و إن لم تكن تريد أن تجرب تحمل تيار أعلى يمكنك أن تحضر 3 أسلاك متساوية الطول و القطر لو أردت 30 أمبير
أو 4 أسلاك متماثلة لو تريد 40 أمبير
على أن تكون الأسلاك أرفع من السلك العام المراد قياس التيار به لكن مجموعهم مساوى أو اكثر للسلك الأساسى
ثم تمرر CT فى أحدهم و تبعده عن الباقين كما بالرسم حتى لا يؤثر مجال التيار المار بهم فى دقة القياس

التيار سينقسم فى الأسلاك بنسبة المقاومة لذلك أكرر أن تكون الأسلاك متماثلة تماما
سيمر فى السلك المفرد ثلث التيار لو استخدمت 3 أسلاك أو ربع التيار لو استخدمت 4 أسلاك
فقط لاحظ أن الآن خرج المحول نظير التيار الكلى

فكره اكتر من رائعه بشمهندس ماجد. لم افرئها الا الان.

[assed]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى
CT = Current transformer أى أن ما يعطى هو نسبة التيار
أى أن 4 م.ا. / 10 أمبير تعنى أنه عندما يمر تيار فى السلك المار فى قلب المحول قدره 10 امبير، سيكون خرجه 4 مللى أمبير و عادة ما تكون المقاومة 100 أوم مالم يذكر غير ذلك
التوصيل على التوالى لا يغير قيمة التيار الأقصى المار به و المسبب للتشبع و إن لم تكن تريد أن تجرب تحمل تيار أعلى يمكنك أن تحضر 3 أسلاك متساوية الطول و القطر لو أردت 30 أمبير
أو 4 أسلاك متماثلة لو تريد 40 أمبير
على أن تكون الأسلاك أرفع من السلك العام المراد قياس التيار به لكن مجموعهم مساوى أو اكثر للسلك الأساسى
ثم تمرر CT فى أحدهم و تبعده عن الباقين كما بالرسم حتى لا يؤثر مجال التيار المار بهم فى دقة القياس

التيار سينقسم فى الأسلاك بنسبة المقاومة لذلك أكرر أن تكون الأسلاك متماثلة تماما
سيمر فى السلك المفرد ثلث التيار لو استخدمت 3 أسلاك أو ربع التيار لو استخدمت 4 أسلاك
فقط لاحظ أن الآن خرج المحول نظير التيار الكلى

تسلم الايادي أستاذ ماجد فكرة اكثر من رائعة ان نقوم بتقسيم التيار على 3 او 4 اسلاك ونربط ال CT على احداهن والناتج من ال CT يضرب بعدد الاسلاك فتكون المحصلة مضبوطة ..... رائع جداً

شو رأيك بالمدون على CT هو عندما يمر تيار بقيمة 10 امبير يتولد تيار بقيمة 4 ملي امبير هل هذا يعني ان المحول ذو استطاعة تمرير اكثر من 10 امبير ؟
وشكراً لك مرة اخرى
