[mbcbaba]

الأخوة الكرام السلام عليكم ورحمة الله تعالى وبركاته
لقد انضممت للمنتدى متأخراُ وجميع شروحات صناعة المفاقس قد فاتتنى لحزف الصور ولغيرة ، وانا الأن بصدد تصميم مفقسة مكوناتها زوايا حديد واحد بوصة (2.5 سنتمتر) وصاج وفلين للتبطين وان تعمل على كهرباء 12 فولت كما تعمل على بطارية سيارة 12 فولت وبسعة 96 بيضة دجاج هذه المفقسة التى اتمناها.
ولقد وجدت فى المنتدى مفاقس ما شاء الله كثيرة جداً حتى لم اقدر على تمييز ما اريد فهذه المفقسة للأخ محمد العانى تلبى طلبى فى السعة ولكن التصميم لدرجين لم يذكر اخى قياساته كما هذه المقسة لاخى سلطان (أبو أحمد) تلبى طلبى فى الفولتية (12 فولت) فارجوا من اخوتى الصبر على وامدادى بالمعلومة وسوف ارفق الصور وعلى اخى محمد تحديد المقاسات لو سمحت ظروفه ، كما ارجوا من اخى سلطان (ابو أحمد) مساعدتى فى الفولتية وصنع ثرموستات مفاقس بدون NTC .
وكما تعلمو اخوتى لابد من التصميم أولاً ببرنامج قبل التنفيذ وهذه بعض الصور الرجاء التعليق عليها










وهذ المروحة التى تحصلت عليها



هل تصلح هذه المروحة وفق المعطيات التى بالاعلى وماهى المكونات التى يجب على اقتناءها وشكراً مقدماً

[mohammadsmadi]

السلام عليكم
بتقدر تضع مصدر الحراره والمروحه والرطوبه في الجزء الي على اليسار
ورف البيض على اليمين وبدك تعمل ثقب بالرف الي بالوسط عشان يدخل الهواء الساخن مع بخار الماء عن طريق المروحه
وان شاء الله الاخوان هون اهل الخبره بفيدوك اكثر

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام


1-القياسات مقبوله ؟؟
ويجب ان تكون الفتحه 1 حوالي 7 سنتيم ومثلها الفتحه 2





2- من المفضل استخدام مروحتين على الاقل 6 واط 12 فولت
واحده فوق الاخرى على ان تاسب حجمها الميكانيكي الفراغ باليسار ؟؟



3- يمكن استخدام 4 مصابيح 12قولت 20 واط للتدفئه؟؟


والقادم احسن


ابو احمد

[mbcbaba]

بارك الله فيك أخى mohammadsmadi وهذا التصميم محاكاة لتصميم الأخ المبدع محمد العانى.

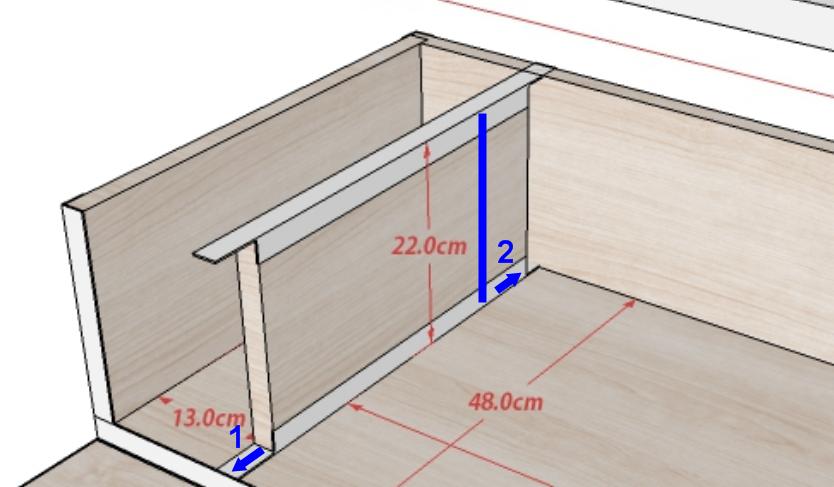

ألف شكر لك أخى سلطان وفى الصورة التالية المسافة 5 سنتمتر كما هى فى تصميم فقاسة الأخ محمد العانى وأذا كانت المسافة 7 سنتمتر أفضل فسوف اقوم بذلك


ولقد وضعت 4 لمبات فى هذه الصورة فهل هذا مكانها وكم بعدها من المراوح وكم بعد المراوح من بعضها.


أعلم أن اسئلتى كثيرة ولكنى اريد ان احاكى الفقاسة على الكمبيوتر اولاً من ثم عملها.

[أبو معاذ 2010]

السلام عليكم و رحمة الله و بركاته .

اختيار موفق ، هذه مفقسة أخينا المبدع محمد العاني و هي نسخة عن المفقسة فائقة الجودة التي صممها أستاذنا أبو أحمد ، و هي من أجمل التصاميم و تمتاز بالبساطة و الفعالية .

أعجبتني فكرة وضع التصميم على الكمبيوتر قبل التنفيذ على أرض الواقع ، و كما يقول بعض الخبراء : ساعة تخطيط توفر أربع ساعات من العمل ، و لو تفضلت أخي بإخبارنا عن البرنامج المستعمل ، و إن كان بإمكانك وضع دروس مبسطة هنا بالقسم فلا شك ان ذلك سيكون مفيدا جدا للأعضاء .

بالتوفيق .

[mbcbaba]

وعليكم السلام ورحمة الله تعالى وبركاته
أخى أبو معاذ ، لم أكن اعلم بأن مفقسة الأخ محمد العانى نسخة من مفقسة الأخ الاستاذ سلطان (ابو احمد) وإن شاء الله يمر احدهم ويعطينى المقاسات الدقيقة لان جميع الصور مفقودة فى كلتا الموضوعين.
أما بخصوص البرنامج فهو من إنتاج شركة قوقل ولا أخفيك سراً بأننى لم استعمله الا منذ فترة قليلة ووجدت اربعة دروس لتصميم تربيزه على اليوتيب لقناة كنت اتابع صاحبها فقمت بتنزيل البرنامج وطبقت شرحه.
لقد قمت برفع آخر نسخة منه على موقع ميديافير على الرابط التالى
Google SketchUp Pro 2015 15.0.935132 Bit
وهذه روابط الدروس بموقع يوتيوب
1 - SketchUp : Drawing a table
2 - Sketchup : Mortise and tenon joinery
3 - Sketchup: Adding rounds and chamfers
4 - SketchUp :Using scenes and layers
واما بالنسبة للتصميم قبل التنفيذ هذا مهم جداً بالنسبة لى ، لاننى استخدم زوايا واقوم بلحامها فالفك والتركيب مرهق جداً فى هذه الحالة.

[s.sultan]

بسم الله الرحمن الرحيم


تحية احترام

1- المسافه بين الظهر والمروحتين على الاقل 10 سنتيم ؟؟
2- المصابيح قبل الموحتين وليس بعدهما ؟؟
3- مصباحين اما كل مروحه ( تبعد عنها على الاقل 3 سنتيم)؟؟
4- المروحتين تتوسط المسافه بين السقف والارضيه ؟؟

والقادم احسن



ابو احمد

[mbcbaba]

هلا بالاستاذ سلطان (ابو احمد)
هل تقصد هكذا


وماذا بخصوص بعد الحاجز والجدار هل هو 5سنتمتر أو 7 سنتمتر
