أعتقد أن هذا ما تريد ..
مثل هذه الدائرة تفي بالغرض ممكن تجربها .
لكن بها مشكل: هي تستجيب لأية أشعة تحت حمراء مسلطة عليها أي كان مصدرها .
ولذلك يتم اللجوء الى تشفير شعاع الارسال وفك هذا التشفير في المستقبل
تفكيك الشفرة تحتاج لميكروكونترولر كما أشار الأخ ماجد أو استخدام متكاملات متخصصة .
|
نعم اخي لوجك هذا ما اردته بالضبط الله يبارك بيك
بس 3 شغلات راح اسالك بيها ان شاء الله تكون بسيطات
اول شي اني عندي المستلمة او المتكاملة من النوع (538AA51) لان الكتابة غير واضحة لانها مكتوبة بصيغة مزج او شعار لشركة قد تكون بهذا الشكل (hl 538AA51) الرقم متاكد منه لكن لست متاكد من الحرفين الاوليين المهم لن اطيل اكثر بحثت على الداتا شيت بالانترنيت لم اجده فكيف اعرف مواصفاتها او بالضبط كيف اعرف رقم ال 3 بن ايهم vcc,gnd,output وهي نفس الصورة التي وضعتها بالرد تماما

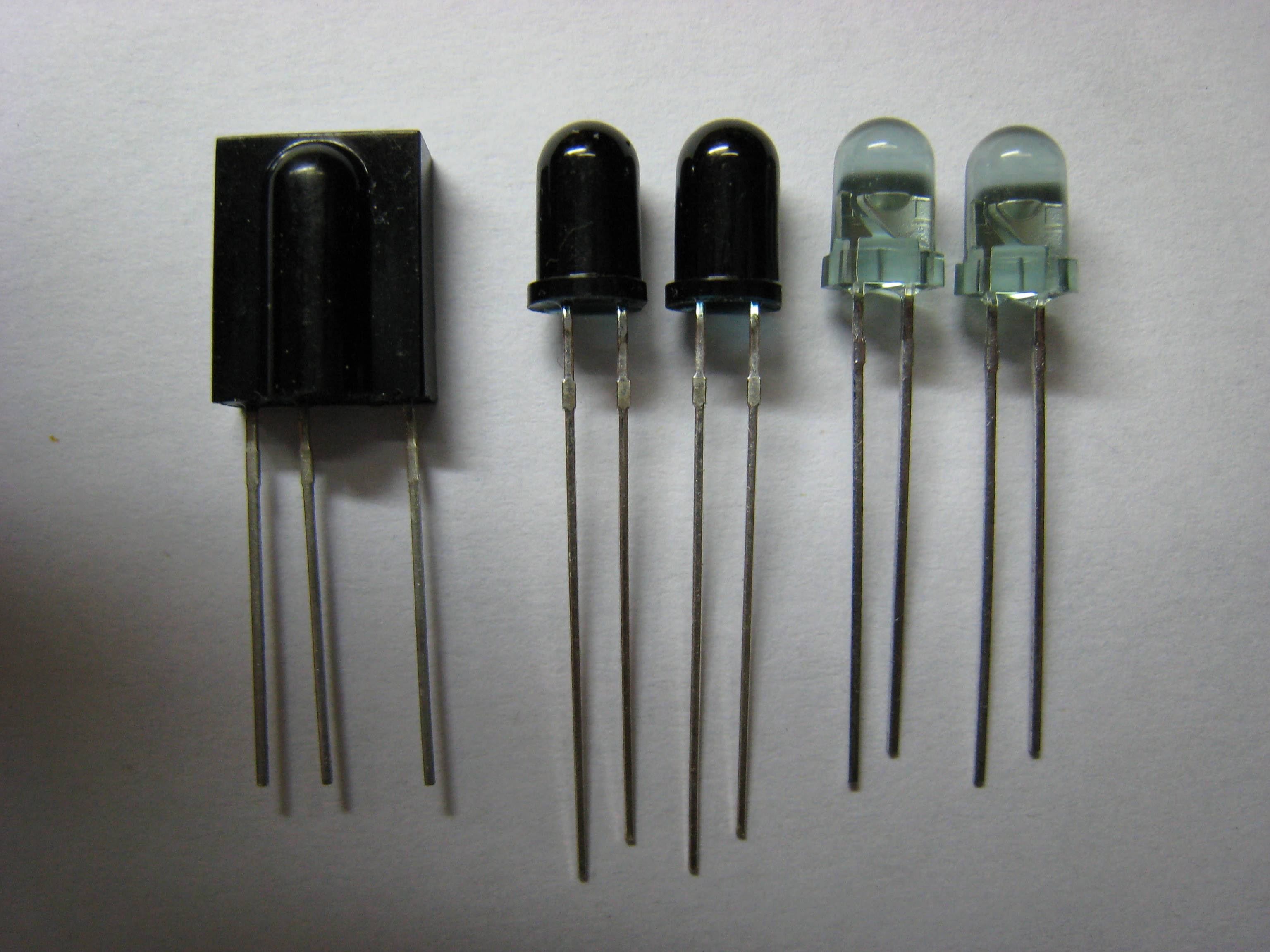

الشي الثاني الفوتو دايود اللي يعمل كمستلمة واللي موجود بالصورة رقم 2 و3 عل يسار لونه اسود هذا ما يجي عليه اي رقم شلون راح اعرف مواصفته لو كل الفوتو دايود هو نفس المواصفات
الشي الثالث اللي راح اسالك عليه والاخير
|
This circuit can be used to test remotes operating in the 38Khz carrier frequency
|
انه هذه المستلمة تتاثر بالتردد 38 كيلوهيرتز واغلب كريستالات الريموت هي 455 كيلو هيرتز هل هذا معناه انه راح تتاثر باي ريموت او ريموت يشتغل على ال 38 كيلو هيرتزز فقط
مساعدة صغيرة
