[يااسين]

السلام عليكم

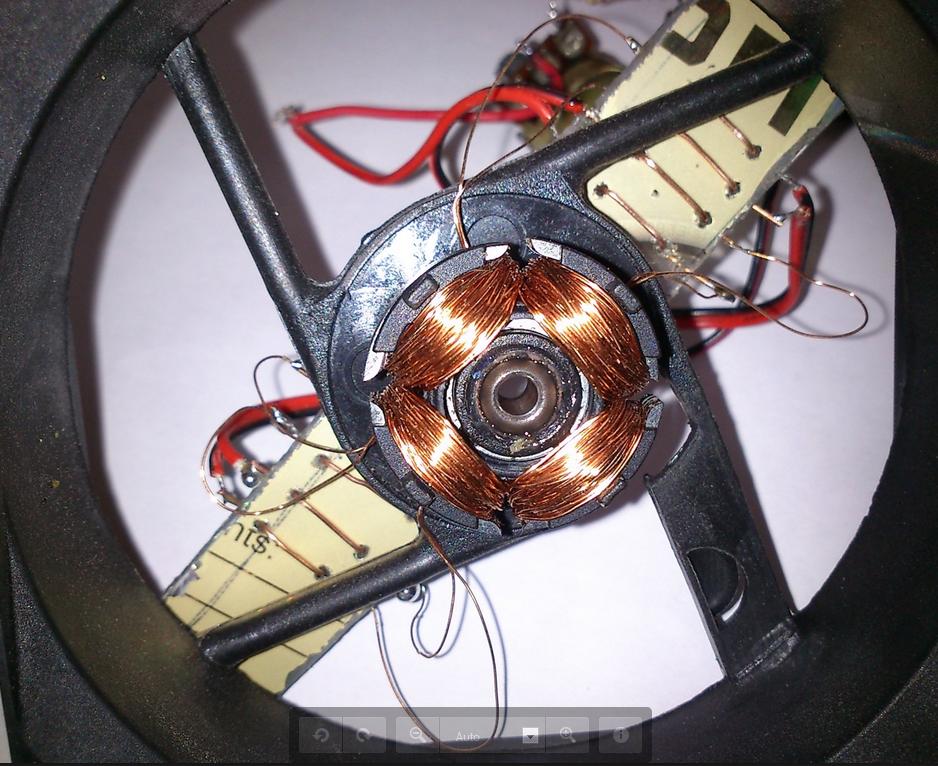

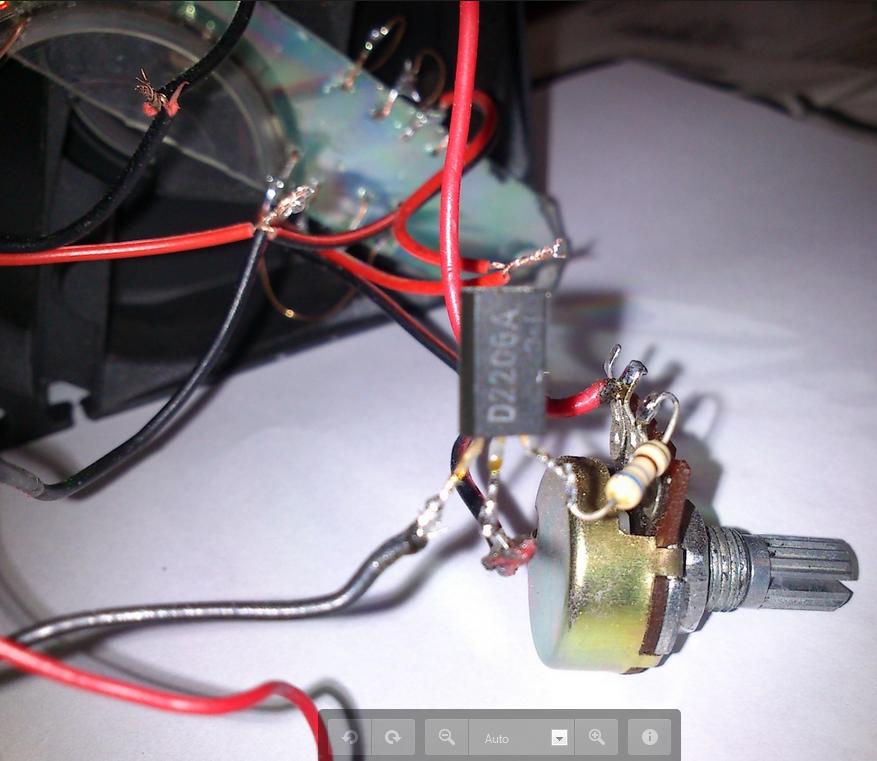

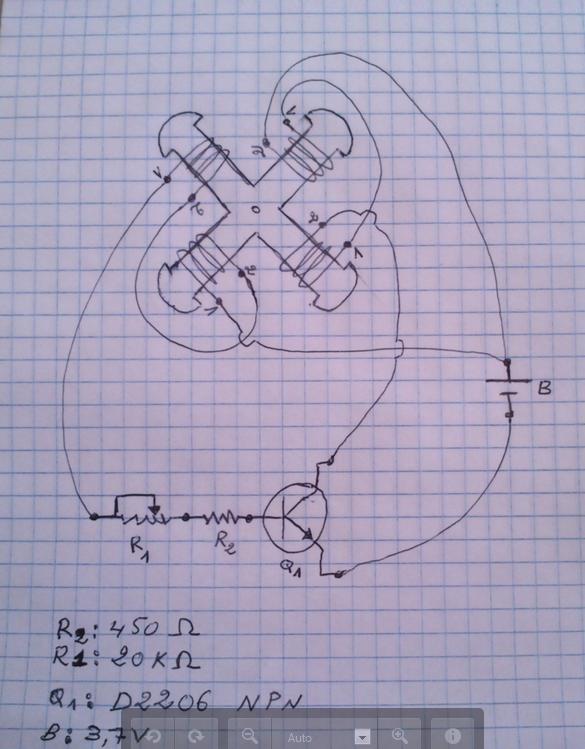

محرك مروحة كمبيوتر تم إعادة تلفيفه 130 لفة لكل قطب من المحرك، ثم قمت بتوصيلها بأسلوب جول ثيف، باستعمال ترانزستور D2206 منزوع من دارة طابعة كمبيوتر قديمة و بطارية هاتف محمول 3.7 فولط و مقاومة 450 اوم، و مقاومة متغيرة 2 كيلو اوم
السلك المستعمل لا أعرف نوعه بالضبط لكن ربما يكون 0.1 ملم أو 0.05 ملم منزوع من شاشة كمبيوتر قديمة

عند التشغيل وجدت قياس الجهد بين المجمع و القطب الموجب للبطارية أكثر من 1000 فولط

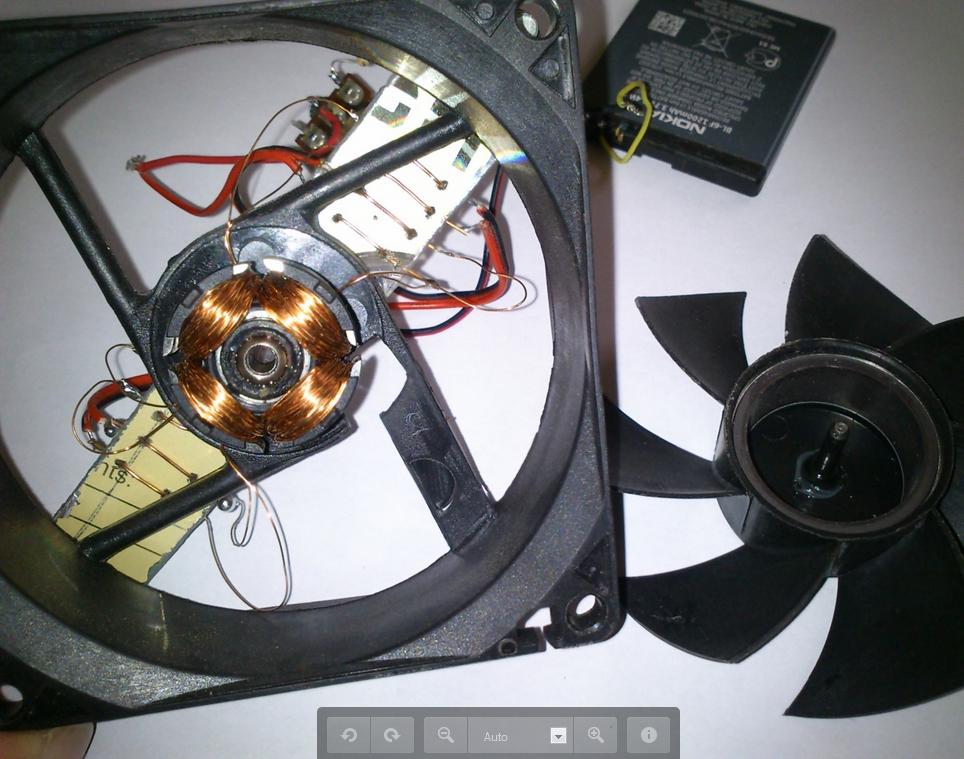

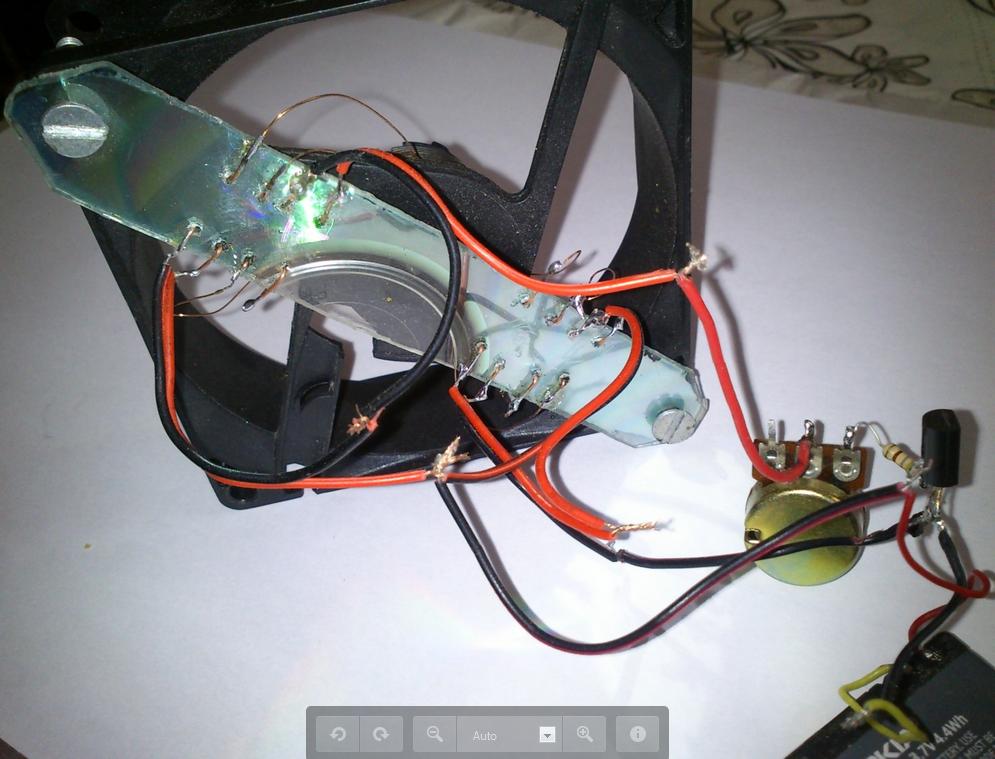

و هذه صور المحرك و الدارة











الفيديو


تحياتي

[رمضان ابراهيم]

سلام الله على الاحباب
بسم الله ما شاء الله
اجد القسم بدء يكون ثريا و جذابا اكثر فاكثر اللهم ادمها علينا نعمة
======================
في الموضوع
_________

اخي الفاضل _ الفكرة التي طرحتها رغم انها قديمة الا انك تفردت فيها بشيئين و لست اعلم تماما هل اعادة اللف كان لها هدف محدد (اضاف جديدا للموضوع ؟ )_
طبعا اعلم انك شاهدت https://www.youtube.com/watch?v=eDS9qk-Nw4M او ربما لم تشاهده و لكن على كل حال هو لم يستخدم دائرة جول ثيف و لكنه عمل شيء مختلف _ و هنا يجيء السؤال هل انت تعمدت استخدام دائرة جول ثيف لغرض بعينه ؟
_____

ان مشروعك رائع و انا شخصيا جربته سابقا ( بطريقة اخرى ) و كان ناجحا بشكل مرضي لي (لكنه لا يستحق النشر فنتائجه كانت اقل مما يستحق )

شاهد ايضا هذه الصفحة http://merlib.org/node/5860

لك تحياتي و موفق بعون الله

[يااسين]

شكرا أخ إبراهيم رمضان و بارك الله فيك

بالطبع شاهدت طريقة imhotep و الكثير غيره على اليوتيوب منذ سنوات

كما أني بالطبع تعمدت صنعه بهذه الطريقة التي هي دارة جول ثيف و ليس طريقة بيديني

المشكل هو أن قرأت للكثيرين يشتكون من عدم النجاح أو إيجاد الترانزستور المناسب

لهذا قررت عمله بطريقة جول ثيف و تجريب عدة ترانزستورات إلى أن وفقت في جعله يعمل لأن الترانزستورات الأخرى أما تعاني من الحرارة الشديدة أو عدم التوافق اصلا

كما أن طريقة جول ثيف توفر تغذية سهلة و مباشرة لقاعدة الترانزستور و لا تعتمد على الفولتية الناتجة من الملفات المربوطة مع القاعدة لأنها لن تعمل إلا بشرطين
عدد لفات كبير لتوفير فولطية 0.7 لتمكين القاعدة من تمرير التيار و هذه طريقة بيديني

كما أن هذه مجرد تجربة من أجل أهداف أخرى و هي عمل محرك دائم الحركة لا يعتمد على بطارية من أجل الإقلاع و العمل

فأنا مازلت ابحث عن المحرك المناسب ولم أجد أفضل من المحرك بدائرة جول ثيف كبداية

و القادم احسن أن شاء الله كما يقول أخونا أبو أحمد

تحياتي

[s.sultan]

بسم الله الرحمن الرحيم



تحية احترام


بدايه ناجحه موفقه للتعلم والبناء( لبنه اساسيه) ؟؟


والقادم احسن




ابو احمد

[يااسين]

شكرا أبو أحمد

هذه مجرد محاولة سريعة أحببت عرضها

[s.sultan]

اقتباس المشاركة الأصلية كتبت بواسطة يااسين شكرا أبو أحمد هذه مجرد محاولة سريعة أحببت عرضها

بسم الله الرحمن الرحيم


تحية احترام


يجب استثمار الفرصه والتجربه الناجحه :-

1- اكمل دائرة الشحن وحاول ان تشحن بطاريه اخرى ( وعليك بالصبر) ؟؟
2- احمي الترانسستر بنيون لانه لا يتحمل اكثر من 100 فولت؟
واحمي القاعده ايضا بدايود ؟؟
3- وحاول قياس التيار والفولتيات ؟؟


ومنتظرك

والقادم احسن



ابو احمد

[يااسين]

إن شاء الله سأحاول

لكن بالنسبة للفولتية فهو حاليا ينتج أكثر من ألف فولط، أخذت القياس مكان وضع بطارية الشحن، أي بين المجمع و موجب بطارية التغذية، و في كلتا الحالتين في جهاز القياس وضعية المتناوب و وضعية المستمر،

في البداية كان يخرج بين 500 إلى 800 فولط، لكن بعد ضبط المقاومة المتغيرة و ترك المحرك يعمل لفترة و الترانزستور يصل إلى الحرارة الدافئة و يستقر على سرعة عالية بدون ضوضاء تصدر من الملفات صارت الفولتية أكبر من حدود جهاز القياس أي أكثر من 1000 فولط

ولما لمست السلكين لم أشعر بأي وخز مثل وخز مكثف دارة فلاش آلة التصوير اللذي يصل إلى 300 فولط

مما يعني أن التيار الخارج ضعيف جدا ربما بالميكرو أمير، أي ليس له أي تأثير، بمعنى أنه في الوضع الحالي قد لا يصلح لشحن البطاريات و ربما يستغرق و قت كبير جدا للشحن.

على كل حال هدفي من هذا المحرك ليس هو صنع شاحن للبطاريات مثل محرك بيديني ، انما أحاول الوصول إلى صنع محرك صغير بتكاليف سهلة لأضيف له مولدة مكان البطارية
للحصول على حركة دائمة ثم استغلال الحركة الدورانية و إضافة ملفات أخرى لاستعمالها
كمصدر دائم للكهرباء، لشحن الموبايل و اللابتوب و إنارة صغيرة لليل، فإن نجحت في ذلك، سأطوره لمحرك أكبر بكلفة مادية، لتغذية منزل بالكامل أو على الأقل استخدامه في المخيمات بدل من مولدات الديزل المتنقلة.
و الله الموفق

تحياتي لك أبو أحمد

وشكرا

[يااسين]

بالنسبة لطلبك أخي أبو أحمد، بإضافة دايود و نيون و بطارية لشحنها، ثم أخذ القياسات.

ارجوا ان تصبر علي قليلا لأني حاليا لا أملك بطارية هاتف أخرى لشحنها لكن أعدك بتلبية

طلبك حال ما احصل على بطارية، أن شاء الله

تحياتي لك 👍
