افتراضي طريقة تشغيل اسكنر ريكو افيشو MP2022 Twitter FaceBook Google+



الاخ الفاضل المهندس / جوست
اريد شرح بالتفصيل لطريقة توصيل وتشغيل الاسكنر فى ماكينة تصوير ريكو افيشو MP2022 كثير منا لايعرفة وربما يسأل احدنا ويستفيد مئات اخرون

سا اسرد لحضرتك ما نعرفه وعليك اكمل الباقى او تصحيح الخطأ

1- جهاز الكمبيوتر يعمل بويندوز 7 المعالج 32 bit
2- بنحمل برنامج الاسكنر الخاص بموديل الالة ونسخة الويندوز وبنسطبه
3- بنجيب سويتش ونوصلة وخط النت من الروتر الى السويتش
ووصلة سلك نت من السويتش الى الكمبيوتر
ووصلة سلك نت من السويتش الى الة التصوير
4- هل هذا صحيح ونعمل ايه بعد كدا ............... نرجو التصحيح والايتكمال والتوضيح

اعلانات

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 08-06-2015, 01:04 PM المشاركة 2
افتراضي



بسم الله الرحمن الرحيم

اخي الكريم

كلامك صحيح 100 × 100

- من البداية عمل التالي علي الماكينة للتأكد من
وجود خاصية الطابعة Printer Future وخاصية الماسح الضوئي Scanner Future

أولاً:- اضغط علي زر مكتوب علية 123 وبعد ذلك سوف يظهر لك علي شاشة الماكينة عبارة للتأكد من وجود الخاصية بها Printer Future اي خاصية الطباعة

ثانياً:- وعبارة Scanner Future اي خاصية جهاز الماسح الضوئي موجودة ولابد ان
تراها بعينيك لأنها هامة جداً جداً جداً (وجودها)

الادوات والعدد المطلوبة:
1. جهاز سوتش Switch أو هب HUB
2. عدد 2 كابل شبكة من نوع (العدل) باسم Straight - Through Cable ويكون موثوق به اي مختبر بجهاز التيستر Tester

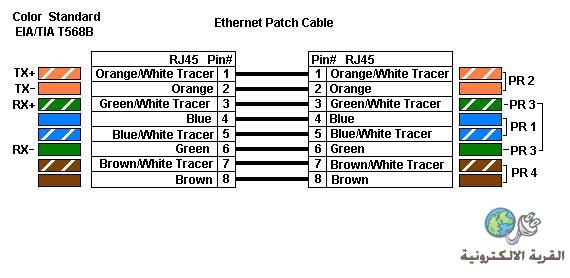

نظام الألوان:
وتكن الالوان للنظام EIA/TIA T568B كما بالتوضيح التالي:-



1- برتقالي - أبيض.
2- برتقالي.
3- أخضر - أبيض.
4- أزرق.
5- أزرق - أبيض.
6- أخضر.
7- بني - أبيض.
8- بني.

كيفية صنع الكابل (العدل) باسم Straight - Through Cable

http://www.qariya.com/vb/showthread.php?t=72562

3. الغاء تعريف الحالي للطابعة بنظام كابل LPT أو LP1 القديم أو بنظام كابل USB

4. تنزيل برامج تعريف الطابعة وبرنامج الاسكنر من الموقع الرسمي فهو مجاني
من خلال محرك بحث جوووووووووووجل
وكتابة "download driver ricoh aficio MP2022"
ولابد من تعريف الآلة كطابعة كمبيوتر اولاً
------------------------------------------------------------------------------------
Microsoft Windows 7 (X32 Bit)
A. Printer: RPCS Driver
OR
PCL 6 Driver
OR
PCL 5e Driver

التعريفات الطابعة بحسب الترتيب السابق ذكره وهو الافضل RPCS ثم PCL 6 ثم الذي يلية PCL 5e
------------------------------------------------------------------------------------
B. Scanner: Network TWAIN Driver
وهذا البرنامج Network TWAIN خاص بالماسح الضوئي (الاسكنر)


التنفيذ:
توصيل كابل النت الخاص بالكمبيوتر ونقله وتركيبة بالبورت الاخبر بجهاز السوتش Port 4 وتوصيل بورت من السوتش بجهاز الكمبيوتر ونفرضة مثلا Port 1 او اي فتحة اخرى ترغب بها
وتوصيل بورت أخرى إلي ماكينة التوصيل
وتشغيل الآلة ثم طباعة صفحة الاعدادات الخاصة بالالة وتسمي copier configuration page

copier's IP Address
Touch Screens
Step 1: Press User Tools/Counter


Step 2: On touch screen press Printer Features button


Step 3: Press Configuration Page button


Step 4: Find IP address on configuration page
Under Host Interface section, IPv4 Address


علي سبيل المثال هذه


طريقة معرفة الاي بي لكل حاسوب (لكل جهاز كمبيوتر)

عمل التالي علي كل جهاز
Start - RUN
ثم أكتب هذا الامر CMD - ok
ثم أكتب هذا الامر IPconfig - Enter
سوف يظهر لك رقم الاي بي
عبارة عن
IP Address: ***.***.***.**

المهم تخلي الآلة قبل او بعد مدي جهاز الحاسوب او جهاز الكمبيوتر
معني الكلام اذا كانت الحاسوب علي مدي 192.168.1.2
اذن الناسخة اما مداها 192.168.1.1 أو تكن 192.168.1.3

ملحوظة هامة في حالة غلق السوتش واعادة تشغيلة مرة أخرى سوف لاتعمل الآلة والسبب في كل مرة يتم تشغيل السوتش الآلة تأخذ IP address جديد لها
والعلاج فتح صفحة الآلة من خلال برنامج مستعرض صفحات الانترنت علي سبيل المثال Internet Explorer من خلال شريط العنوان له وضع IP address الخاص بالآلة ويطلب منك بيانات الدخول
كتابة في خانة User Name: admin
وخانة كلمة المرور أو كلمة السر Password تتركها فارغة
وبعد ذالك التوجه إلي IPv4 address ثم تضع العنوان الجديد به وتحفظه لكي لا يتغير ابدأ بعد كل اعادة تشغيل للسوتش


للمزيد من المعلومات:
http://www.qariya.info/vb/showthread.php?t=72687


التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 08-06-2015 الساعة 03:55 PM
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 08-06-2015, 06:56 PM المشاركة 3
افتراضي



اخي الكريم

كيفية تعريف الالة كطابعة :
- اضافه طابعه جديدة واختارت الشبكة tcp\ip ثم اطبع صفحة الاختبار لها وهي من زر Print Test Page مثل الخطوات التوضيحية التالية:

1- بعد توصيل الكابل بين الكومبيوتر والالة اضغط على (Start) فى الكومبيوتر .

2- اضغط على زر Devices and Printer

3-من المستطيل على الشمال اضغط على (Add a printer) .

4- سوف تظهر لوحة (Add a network)
اضغط فيها على (The printer that I want isn't listed) .

5- تضع IP address الخاص بالآلة في خانة (Select a shared printer by name)

علي سبيل المثال

\\ 192.168.1.3

أو كتابة بهذه الصورة

192.168.1.3

6- أختر ما يظهر بها

7 - ثم اضغط على (next) مرة احرى .

8- سوف تظهر لك مربعين المربع على الشمال ابحث بداخله عن كلمة (Ricoh) .

9- والمربع على اليمين ابحث عن طراز الالة التى لديك . او حسب مكان ما سبق انزالة وفك الضغط له من الموقع الرسمي لشركة ريكو من الانترنت

10- بعد الاختيار اضغط على (next) اريع مرات متتالية .

11- اضغط علية (finish)

12-بعد الضغط على (finish) سوف تظهر لوحة اضغط فيها على (OK) .

وبذلك تم تعريف آلة التصوير كى تعمل كطابعة .

صورة لكيفة طباعة صفحة الاختبار للتأكد من سلامة التعريف



ملحوظة هامة:
اذا تم طباعة صفحة الاختبار الان سوف تلاخظ ان الالة اخذت الامر وظهر اضاءة حمراء اللون بجوار زر الطابعة فهذا يعني ان الطابعة وصل لها امر الطباعة من جهاز الحاسوب بنوعية الورق الافتراضية وهو بنظام الورق الامريكي Letter ويجب تصحيحة إلي نظام الورق الصحيح وهو A4

العلاج:
1. بجوار رمز الساعة علي شريط المهام تجد رمز الطابعة اضغط عليه سوف تلاخظ امر الاختبار حدده ثم الغاءة أو اختر Cancel أو حذفه Delete

2. افتح مرة أخرى مكان التعريف الحالي للآلة كطابعة كمبيوتر
من زر Devices and Printer ثم اختر Printing Preferences

3. عمل الأتي:
A. Paper Options Size is A4


B. Source is Automatically Select


C. Type is Plain


ثم اضغط علي زر Apply وبعد ذلك اضغط علي زر Ok

وبعد ذلك "طباعة صفحة الاختبار Print Test Page" مرة أخرى.


التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 08-06-2015 الساعة 07:15 PM

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 10-06-2015, 04:00 AM المشاركة 4
افتراضي



تابع الموضوع لكي نستكملة بعون الله تعالي



الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 16-06-2015, 06:46 AM المشاركة 5
افتراضي



تابع الموضوع لكي نستكملة بعون الله تعالي


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 17-06-2015, 06:40 AM المشاركة 6
افتراضي



تابع الموضوع لكي نستكملة بعون الله تعالي

وعزراً هذا الموضوع به شروحات طويلة جداً ويجب المتابعة

وارجوا منك بعد فهم جيد واتقان تنصيب اسكنر الآلة باحترافية عالية

يجب انشاء موضوع جديد بالشرح السهل البسيط ويكون مدعوم بالصور التوضيحية لكل خطوة لكي يفهما ويعيها المستخدم العادي وليس المتخصص أو فني الصيانة

بهذا يستفيد الجميع زوار المنتدي الكرام "منتدي القرية الالكترونية"



emamy
:: مهندس متواجد ::
تاريخ التسجيل: Aug 2013
المشاركات: 73
نشاط [ emamy ]
قوة السمعة:0
قديم 18-06-2015, 09:39 AM المشاركة 7
افتراضي


الاخ الغالى
فعلا الموضوع صعب ولكن مانريدة بالنسبة لنا كمبتدئين اننا سوف نطلب الرد خطوة بخطوة بمعنى اننا الى تم توصيل الاسلاك بالنت والسويتش وجهاز الكمبيوتر والة التصوير بشكل جيد
الخطوة الثانية هى تغيير IP الة التصوير فهل هذه الخطوة ضرورية ام يمكن تخطيها لاننى عندى الة نصوير ريكو 161 عرفت الاسكنر دون تغيير IP واشتغل وذلك مادام ايبى نقطة النت او الجهاز نقطة مشتركين كل فترة الجهاز بياخد اى بى متغيير ام فى حالة تخصيص اى بى ثابت اذن لابد من تغيير ايبات الة التصوير عمو ما من شرح حضرتك السابق يمكننا تغيير ايبات الماكينة ونسطب برنامج تعريف الاسكنر بالنسبى لنوع الويندوز 7

الخطوة اللى بعد كده هى المهمة ال احنا منعرفهاش
يعنى عاوز اجط الصورة على زجاجة الماكينة واسحبها على الكمبيوتر والكمبيوتر يحس بالة التصوير كا سكنر ويسحب الصورة بالتفصيل ياريت حضرتك تكتبها لنا ولك الشكر


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:189
قديم 18-06-2015, 10:33 AM المشاركة 8
افتراضي



اخي الكريم

كلامك صحيح 100× 100

اولا عرف الآلة بنظام طابعة بالـ Copier Ip address ولا داعي لتغير عنوانها كما ذكرت انت . بس خلي بالك انت رابط آلة التصوير مع جهاز السوتش بمعني كل لما تغلق وتفتح السوتش سوف تأخذ الآلة عنوان جديد كل مرة

وذكرت لك الحل:
من خلال برنامج مستعرض صفحات الانترنت علي سبيل المثال Internet Explorer أو اي برنامج أخر علي سبيل المثال Mozilla Firefox أو برنامج Google Chrome من خلال شريط العنوان له وضع IP address الخاص بالآلة ويطلب منك بيانات الدخول
كتابة في خانة User Name: admin
وخانة كلمة المرور أو كلمة السر Password تتركها فارغة
وبعد ذالك التوجه إلي IPv4 address ثم تضع العنوان الجديد به وتحفظه لكي لا يتغير ابدأ بعد كل اعادة تشغيل للسوتش

يوجد عدة طرق لتشغيل الماسح الضوئي
الطريقة الأولي: من خلال تحميل
وتشغيل برنامج Scanner: Network TWAIN Driver
ويطلب منك IP address الخاصة بالآلة
والتشغيل فتح بعد ذالك أحد البرامج التالية لعمل مسح للوثيقة أو المستند
البرامج هي: البرنامج نفسة هو Network TWAIN أو برنامج رسام الويندوز Paint أو برنامج ميكروسوف ورد MS Word أو برنامج الفوتوشوب
الاطلاع علي هذا الموضوع: http://www.qariya.info/vb/showthread.php?t=135771

الطريقة الثانية: من خلال نظام Scan to Folder
http://www.qariya.info/vb/showpost.p...03&postcount=6
و
http://www.qariya.info/vb/showpost.p...1&postcount=14

الطريقة الثالثة: تخزين المستند أو الملف بالآلة ثم الدخول لصفحة الآلة من خلال عنوانها IP address بنظام Administrator ثم الوصول للملف داخل "Document Server"

برجاء المتابعة ثم عمل
http://www.qariya.info/vb/showpost.p...03&postcount=6


التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 18-06-2015 الساعة 10:48 AM
