السلام عليكم
بعد ان فشلت المحاولات لعمل المبرمجة الاولى ولم يساعدني احد قررت ان اعمل مبرمجة ثانية لل pic16f877a ولكن للاسف نفس النتيجة
وهذه صورة المبرمجة الثانية




وهذا رابط الموضوع للمبرمجة

http://extremeelectronics.co.in/micr...ic-programmer/


والخطا هو عدم قراءة البك no pic detected
او هذا الخطا كامل

JDM Programmer connected and initialized! Using QueryPerformanceCounter function for microseconds delay. Testing delay: 100us delay took 1000us (loop counter = 100) PIC unknown! Programming may fail!! Configuration bits found in HEX file (config memory length = 16 bytes)! Verifing started ... Verify Error: Code Mem 0x000000: PIC=0x3FFF Buf=0x2816 Verify Error: Code Mem 0x000006: PIC=0x3FFF Buf=0x1283 Verify Error: Code Mem 0x000008: PIC=0x3FFF Buf=0x1303 Verify Error: Code Mem 0x00000A: PIC=0x3FFF Buf=0x0821 Verify Error: Code Mem 0x00000C: PIC=0x3FFF Buf=0x008A Verify Error: Code Mem 0x00000E: PIC=0x3FFF Buf=0x0820 Verify Error: Code Mem 0x000010: PIC=0x3FFF Buf=0x0082 Verify Error: Code Mem 0x000012: PIC=0x3FFF Buf=0x0008 Verify Error: Code Mem 0x000014: PIC=0x3FFF Buf=0x2003 Verify Error: Code Mem 0x000016: PIC=0x3FFF Buf=0x118A Verify Error: Too much errors in Code Mem, giving up! Verify Error: Cfg Mem 0x00000E: PIC=0x3FFF Buf=0x2F4A Finished in 11.0 seconds!

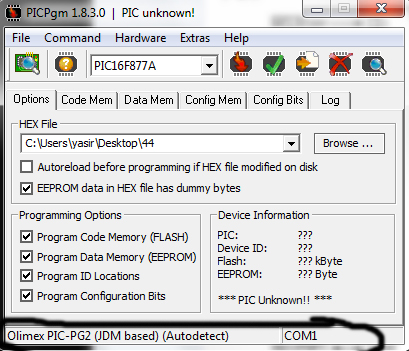

لا اعلم ما السبب والشيء الجديد فقط هو اشتغال الليد عند فتح البرنامج picpgm

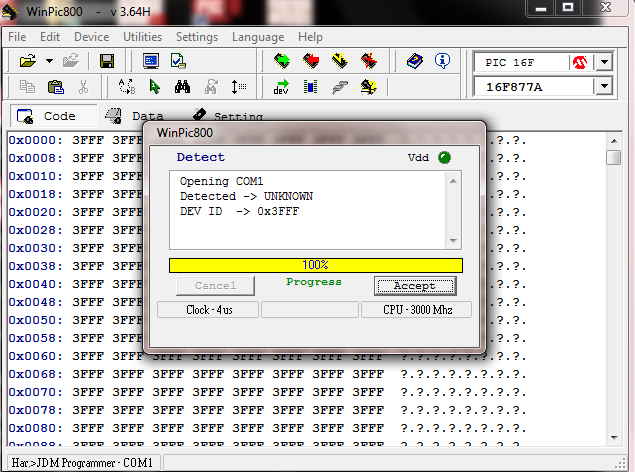

ولكني جربت برنامج winpic800 وقام بعمل تجييك للبك واعطاني هالصورة لا حظوا اكتشاف البك ولكن بصورة مجهولة unknown لا اعلم لماذا



لاحظوا قراءة الذاكرة للبك وكل شي تمام

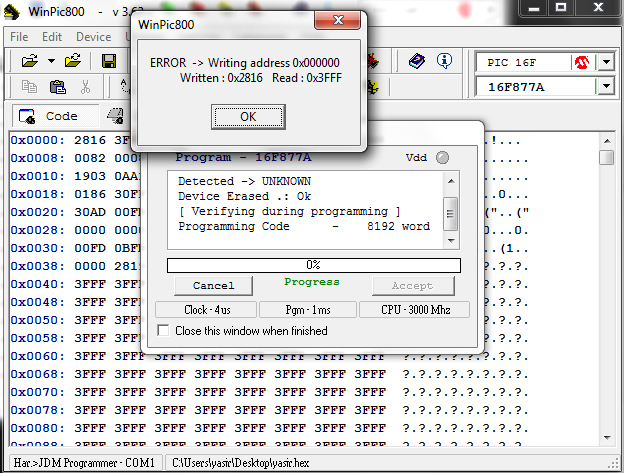

ولكن عند حرق ملف الهيكسا يظهر الخطا الاتي



وللدخول الى المبرمجة الاولى التي صنعتها والاسئلة من الرابط

http://www.qariya.info/vb/showthread...d=1#post959794

واتمنى منكم المساعدة يا اخوان وان شاء الموفقية للجميع

[ناصراحمد2]

اعكس اتجاة الترانسستورز




شاهد هذا الموضوع
http://www.qariya.info/vb/showthread.php?t=88275&page=8

هذة الصفحة رقم8 وبها حل المشكلة
ومبرمجتك فى الصفحة الاولى للموضوع


بالتوفيق ان شاء الله

[yasirh88]

طبقت خطوات الموضوع وقلبت الترانزسستور
ولكن لا فائدة





المشكلة في عدم قراءة البك او اكتشافها بصورة مجهولة unknown pic
وعدم طباعة ملف الهيكسا عليها

شكرااا جزيلا اخ ناصر وبارك الله بيك لان نبهتني على الموضوع اللي بي نفس المشكلة (الدال على الخير كفاعله ) وراح اخلي المواضيع بالردود للموضوع واتمنى الكى حل

[yasirh88]

خي الكريم 1- أنا أفضل أن تحافظ على قيمة R3 كبيرة نوعا ما وإذا كان لديك مصدر مستمر ثابت 16 فولت ممكن تخفضه بواسطة ديودات توحيد كما في الصورة: علما بأن الترانزيستور Q1 يسقط كذلك 0.6 فولت تقريبا .

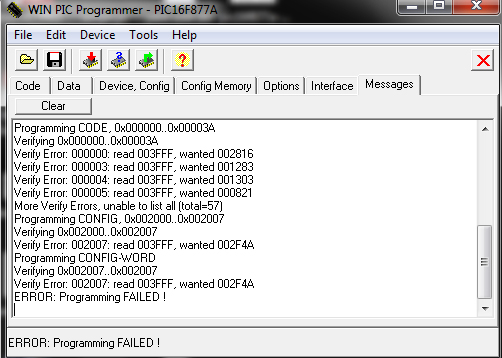

اخي لوجك بعد ما عملت الدائرة الاخيرة اللي بيها اربع دايودات لتقليل الجهد وتم عمل الدائرة وحصلت على الفولتية ال 13 فولت وتم حل هالمشكلة ولكن للاسف فشلت المحاولة ايضا ومع تسليط الجهد المناسب وهذه بعض الصور





ارجوا منك ان تنظر الى هذه المعلومات اذا اكو خطا

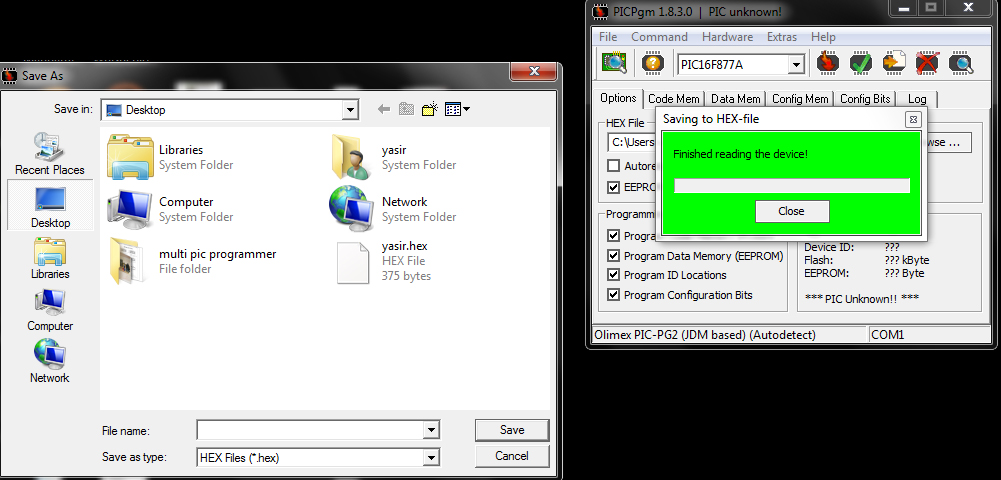

وهذه الصورة توضح عملية read the pic and save to file
انه قرا البك بصورة سليمة وانطاني محتواه اللي هو ملف هيكسا اذا تحب تتطلع عليه راح ارفقه وية الموضوع



هذه الصورة توضح قراءة المبرمجة بنوع اخر ليس ال jdm programmer
طلعتلي من سويت اوتو ديتيكت للمبرمجة

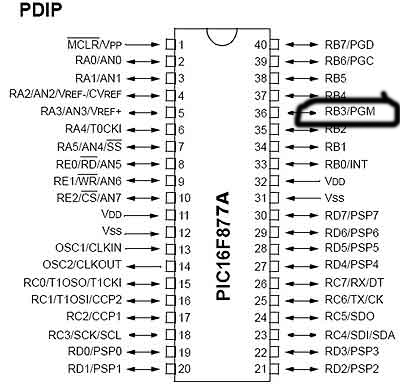

والصورة الاخيرة سؤال هل يعتبر PGM pin جزء من المبرمجة او لا يدخل
لان احنا تركناه



ولم يبقى الا فايل الهيكسا الذي اخرجته من البك

http://fsend.net/?cg5dqwj59ud

ولا اعرف ماذا افعل اكثر لم يبقى سوى ان ادخل الى بطن البك واتحكم بمكانه واعذرني عل اطالة واشكرك مرة اخرى على التواصل

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة yasirh88 اخي لوجك بعد ما عملت الدائرة الاخيرة اللي بيها اربع دايودات لتقليل الجهد وتم عمل الدائرة وحصلت على الفولتية ال 13 فولت وتم حل هالمشكلة ولكن للاسف فشلت المحاولة ايضا ومع تسليط الجهد المناسب سؤال هل يعتبر PGM pin جزء من المبرمجة او لا يدخل لان احنا تركناه ولم يبقى الا فايل الهيكسا الذي اخرجته من البك http://fsend.net/?cg5dqwj59ud [/B]

أخي بالنسبة ل PGM pin تتركه شاغرا ولا توصله باي شيء أثناء البرمجة .

هو يعمل مع مبرمجة من نوع آخر .
حيث يوجد نمطان من البرمجة :
HVP : اي البرمجة بجهد عالي وهو 13 فولت التي تحدثنا عنها.
LVP : أي البرمجة بجهد منخفض 5 فولت ولا نحتاج فيها لاي جهد عالي مثل سابقتها.
هذا النوع لا نعمل به وهو غير مشهور.
وبالمناسبة ففي اي كومبيلر (الميكروسي مثلا) يوجد خيار تفعيل هذا النوع من البرمجة أو أبطاله.
وكثيرا ما يكون سبب فشل البرمجة أن بعض المبرمجين يتركون خانة LVP مفعلة في صفحة الإعدادات أو في برامج الحرق.
هذه الملاحظة تفرض علي أن أسألك :
ما هو الكود الذي تحاول برمجة البيك به بواسطة المبرمجة التي صنعت؟
وما هي لغة البرمجة المستخدمة ؟
و هل جربت تشغيل المبرمجة بملف هيكس موثوق به؟
وهل بإمكانك رفع ملف الكود ؟

[yasirh88]

وبالمناسبة ففي اي كومبيلر (الميكروسي مثلا) يوجد خيار تفعيل هذا النوع من البرمجة أو أبطاله. وكثيرا ما يكون سبب فشل البرمجة أن بعض المبرمجين يتركون خانة LVP مفعلة في صفحة الإعدادات أو في برامج الحرق. هذه الملاحظة تفرض علي أن أسألك : ما هو الكود الذي تحاول برمجة البيك به بواسطة المبرمجة التي صنعت؟ وما هي لغة البرمجة المستخدمة ؟ و هل جربت تشغيل المبرمجة بملف هيكس موثوق به؟ وهل بإمكانك رفع ملف الكود ؟

اخي العزيز اني اعرف ال LVP البرمجة بالفولتية الاعتيادية (VDD) والان اتضحت صورة ال PGM ولن اشغل بالي به واني حاولت اكثر من مرة ببرنامج winpic ان الغي خيار ال LVP وارجعه ولكن لا فائدة المسالة هي عدم قراءة البك او قراءته بصورة مجهولة




اما باللنسبة للكود فاني لم استخدم الا كود اعتيادي استخدمه فقط كبداية لتشغيل المبرمجة

void main() {

trisb=0;
portb=0b00000001;
}
وهو فقط لتعريف بورت B كمخرج وفتح البن السابع لاخراج فولتية 5 لتشغيل ليد او اي شي اخر
وطبعا اني استخدم برنامج المايكروسي ولغة السي هي كل البرامج التي اعمل عليها
ولم يبقى الا ال oscillator الذي قرات في احدى الصفحات ان البك الذي استخدمه لا يحتوي على اوسليتر داخلي وقمت بربط الاوسليتر والنتيجة نفسها مع بعض السرعة سؤال اخر هل يوجد شي نكتبه ليعمل تهيئة للبك مثل استخدام شاشة ال lcd عندما نكتب initialize او لا يوجد شي مجرد كود اعتيادي

[yasirh88]

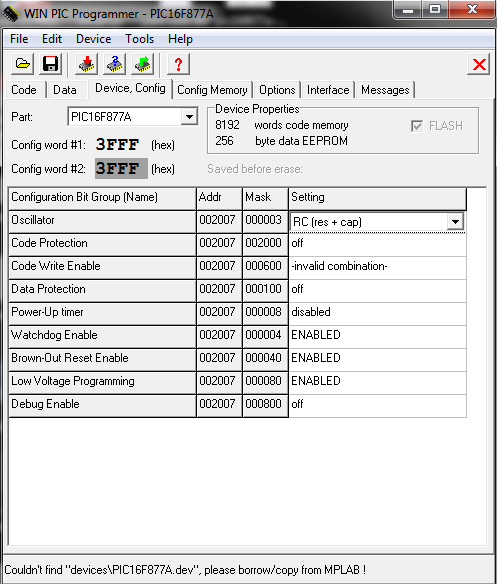

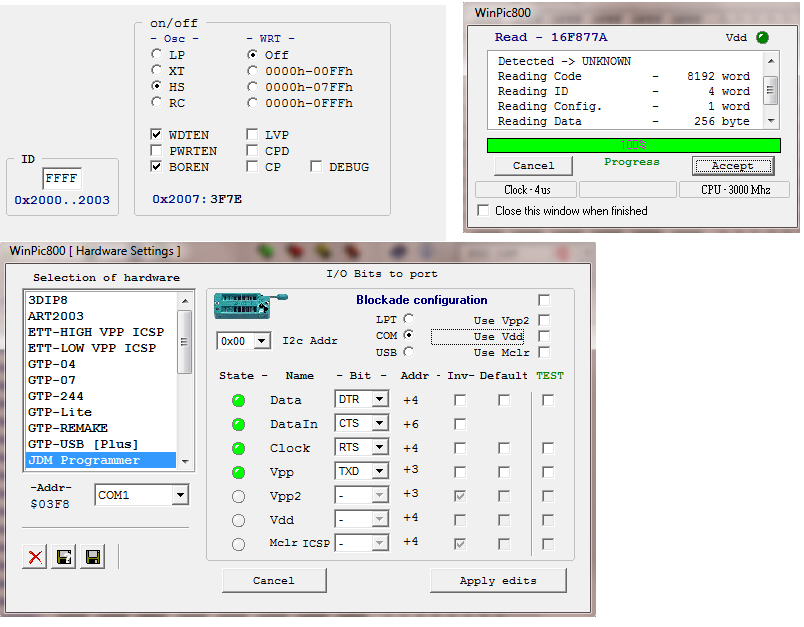

وهذه الصورة توضح جميع الخيارات ارجوا ان تفحصها معي لان الصراحة بدات اشك بنفسي والصورة اللي عل يمين توضح ايضا عدم معرفة البك ولكن قراءة ذاكرته بصورة صحيحة

[kamprog]

A3ta9id ana el PIC mohtari9 wa lahu a3lam, hawil taghir el pic .
