تغيير الوقت بالمؤقت CD4060

[fade hbeb]

السلام عليكم ورحمة الله وبركاته

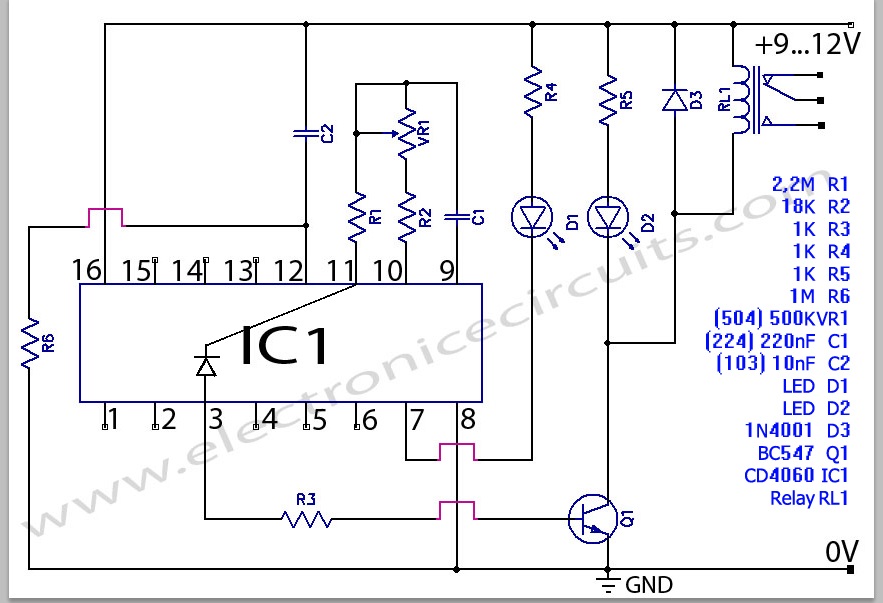

قمت بتطبيق الدارة المرفقة بالاسفل
والدارة تعمل جيداً
والدارة اعطتني وقت نصف ساعة
والمطلوب زيادة الوقت الى ساعة فمافوق
هل يمكن التعديل بتغيير الطرف الواصل الى قاعدة الترانزستور
ام التغيير حصرا بقيم المكثف C1والمقاومة R2والمقاومة المتغيرة
ملاحظة: قمت بالتوصيل على الطرف1من المتكاملة وبقي الوقت كما هو
والف شكر للجميع سلفاً

[fade hbeb]

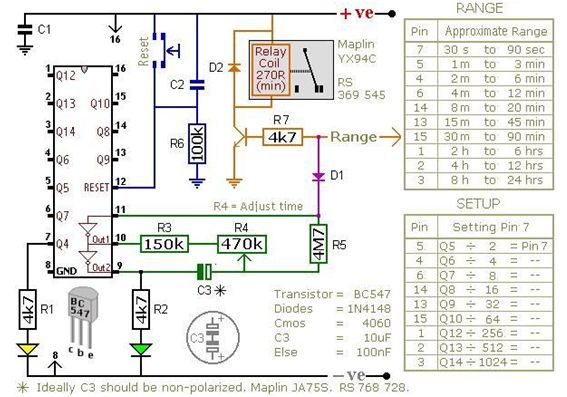

قد تفيد بالموضوع

[Logic]

السلام عليكم
أخي فادي الخرج 3 هو نهاية المطاف وأكبر توقيت ممكن .
إذا أحببت زيادة الزمن يمكنك تعديل قيمة المكثف C1 من 220 نانو إلى 470 أو 680 نانو.

[fade hbeb]

المشاركة الأصلية كتبت بواسطة Logic

السلام عليكم
أخي فادي الخرج 3 هو نهاية المطاف وأكبر توقيت ممكن .
إذا أحببت زيادة الزمن يمكنك تعديل قيمة المكثف C1 من 220 نانو إلى 470 أو 680 نانو.

وعليك السلام والرحمة والاكرام
الف الف شكر لك اخي لوجيك
بالفعل بعد التبديل على الاطراف المتبقية
تبين لي ان الطرف 3 هو اكبر توقيت
ساقوم بتعديل قيمة المكثف والمقاومة والف شكر لك

[Logic]

بارك الله فيك أخي
الزمن الكلي (T) على الخرج النهائي (رجل 3) في هذه الدائرة هو ناتج ضرب زمن تردد المذبذب الداخلي (t0) في 2^13
(2^13 ) = 8192
زمن تردد المذبذب الداخلي (t0) يحسب بمعادلة تقريبية هي:
t0=2.2*R*C
وفي دائرتك :
(t0=2.2*((R2+Vr1)*C1
مثال :
نفرض المقاومة المتغيرة مضبوطة على أكبر قيمة لها وهي 500 كيلو (أو 0.5 ميغاأوم) :
1- حساب زمن المذبذب الداخلي () :
(t0=2.2*((0.018+0.500)*0.22
=
0,250712
2- الزمن الكلي على الخرج 3:
T=t0*2^13
أو:
T=t0*8192
=
2053,832704 تانية أو 34 دقيقة تقريبا.
