طلب المساعدة في قراءة مقاومة تنتهي باللون الاسود .!!!

[ammar alrsheed]

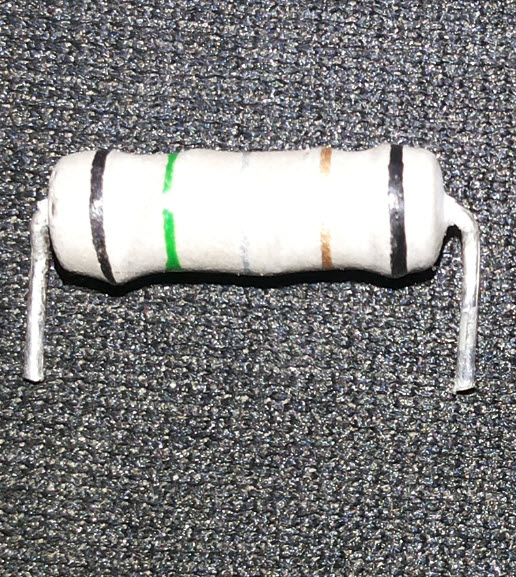

الرجاء من الاخوة الكرام مساعدتي في قراءة قيمة هذه المقاومة ...
لأول مرة أرى مقاومة تنتهي باللون الأسود و لو تكرمتم شرح كيفية قراءة هكذا نوع ( ينتهي باللون الأسود )

[أبو حسن الرقي]

غريب جدا
قد لا تكون مقاومة أخي
حقيقة أنا لا أعرف

[abdoelrefaiy]

السلام عليكم و رحمه الله و بركاته

حاول اخى الحصول على مخطط الدائره

و معرفه رمز القطعة و قيمتها واحيانا يكون مكتوب اسفل

القطعة نفسها على اللوحه لتسهيل التجمبع و الصيانه

حاول رفع الدائرة وتحديد المكان فيها ليساعدك احد الاخوة

وهم كثير و ربما يتواجد عند احدهم جهاز سليم يعرف منه ما تريد

والسلام عليكم و رحمه الله و بركاته

[ammar alrsheed]

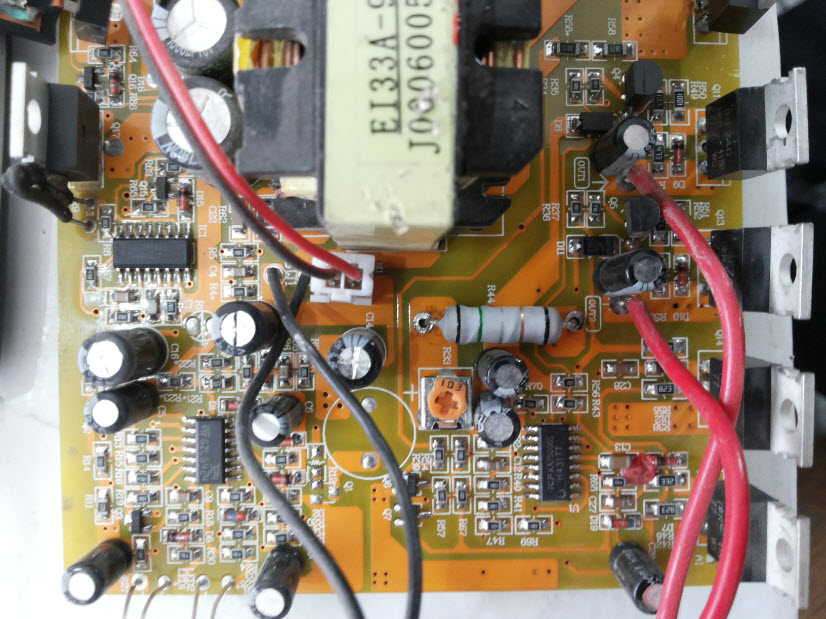

أخي العزيز هذه مقاومة موجودة في جهاز انفيرتر رافع جهد 1500 وات من نوع suoer الصيني و سأرفع لكم موقعها في الدارة و هي موصولة بين سالب مكثف الدخل و أحد موسفيتات الخرج irf740

[hosboos]

على حسب معلوماتى دى مش مقاومه وللتاكيد ادخل الموقع ده
http://www.hobby-hour.com/electronic...calculator.php
فيه برنامج لحساب قيم المقاومه وكل ما اختار بنفس الالوان بيقولى خطا

والغريب مكتوب جنبها R44 الصراحه مش قادر افهم هى ايه

[ahmednazar1]

الون لاسود بالخير اتركة (يعنب ماموجود) حسبهة وشوف

[Omar Mekkawy]

سلام عليكم أخي
بشكل عام قيمة هذه المقاومة 0.1 أوم والألوان الكثيرة هذه فقط لتدل على دقة المقاومة .

[ammar alrsheed]

اخوتي الكرام و اخص بالذكر استاذي الكبير عمر مكاوي جزاكم الله خيرا

أستطيع بدارة بسيطة قراءة قيمة هذه المقاومة في حال انها تعمل ( بوضعها في دارة بسيطة و قياس الكمون على اطرافها و شدة التيار المار فيها ) و لكن .....
سؤالي لكم ما هو القانون لهذه المنظومة من الالوان في حال وجود اللون الاسود في النهاية
ملاحظة : المقاومة في الصورة لا تعمل و ذلك بسبب انني عندما اضعها في الانفيرتر ينفجر احد موسفتات الدخل و جربت أن اضعها في انفيرتر آخر فصنعت نفس المشكلة
