[يوسف عبد الكريم]

السلام عليكم
لدي مشكلة ضغيرة وهي اني اريد تشغيل ريليه 5فولت بواسطة 4فولت طبعا هاي 4 فولت قادمة من pic وظيفة الريله المطلوبة انو يوصل سلكين مع بعض
ممكن نستخدم ترانزستور بس مش عارف التوصيل
فاذا سمحت حد يدلني ع مخطط الدائرة هاي الصغيرة ؟؟
وشكرا لكم .....

[zeem]

اقتباس المشاركة الأصلية كتبت بواسطة يوسف عبد الكريم السلام عليكم لدي مشكلة ضغيرة وهي اني اريد تشغيل ريليه 5فولت بواسطة 4فولت طبعا هاي 4 فولت قادمة من pic وظيفة الريله المطلوبة انو يوصل سلكين مع بعض ممكن نستخدم ترانزستور بس مش عارف التوصيل فاذا سمحت حد يدلني ع مخطط الدائرة هاي الصغيرة ؟؟ وشكرا لكم .....

كل microcontrollers نفس التوصيلة
بدل مطور الريله

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة يوسف عبد الكريم السلام عليكم لدي مشكلة ضغيرة وهي اني اريد تشغيل ريليه 5فولت بواسطة 4فولت طبعا هاي 4 فولت قادمة من pic وظيفة الريله المطلوبة انو يوصل سلكين مع بعض ممكن نستخدم ترانزستور بس مش عارف التوصيل فاذا سمحت حد يدلني ع مخطط الدائرة هاي الصغيرة ؟؟ وشكرا لكم .....

السلام عليكم
إذا كنت تقصد استخدام ترانزيستور كمفتاح فالدائرة بسيطة لكنها تستخدم في حالات مناسبة لطبيعة الترانزيستور..
يعني ضروري نعرف ما هي طبيعة وخصائص التوصيلات مع السلكين ؟
و بطريقة أخرى : ما هو عمل السلكين ؟

[يوسف عبد الكريم]

اقتباس المشاركة الأصلية كتبت بواسطة Logic السلام عليكم إذا كنت تقصد استخدام ترانزيستور كمفتاح فالدائرة بسيطة لكنها تستخدم في حالات مناسبة لطبيعة الترانزيستور.. يعني ضروري نعرف ما هي طبيعة وخصائص التوصيلات مع السلكين ؟ و بطريقة أخرى : ما هو عمل السلكين ؟

شكرا على الرد
اخي عمل هذين السلكين هو بدل كبسة الجوال يعني انا اريد ان اضغط على كبسة الجوال عندما يعطيني البك 4 فولت ..انا شلت الكبسة ووضعت سلكين عند توصيلهم مع بعض يقوم بالاتصال السريع ع الرقم المطلوب يعني اريد توصيل هذين السلكين باي طريقة ممكنة ( يعني ما اريد ان يعطي الترانستور فولت للاسلاك ) وبارك الله فيك ...
كنت موصلها هيك وزبط بس لما غيرت البرمجة بطلت شغالة ؟؟؟

[IMG][/IMG]

[Logic]

أخي يوسف واضح من ردك أنك فاهم متطلبات الترانزيستور:
يحتاج الى جهد موجب في أحد السلكين .
ويحتاج كذلك إلى الأرضي ليكمل دورته الكهربائية (ليغلق الدارة الكهربائية) .

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة يوسف عبد الكريم السلام عليكم لدي مشكلة ضغيرة وهي اني اريد تشغيل ريليه 5فولت بواسطة 4فولت طبعا هاي 4 فولت قادمة من pic وظيفة الريله المطلوبة انو يوصل سلكين مع بعض ممكن نستخدم ترانزستور بس مش عارف التوصيل فاذا سمحت حد يدلني ع مخطط الدائرة هاي الصغيرة ؟؟ وشكرا لكم .....

السلام عليكم

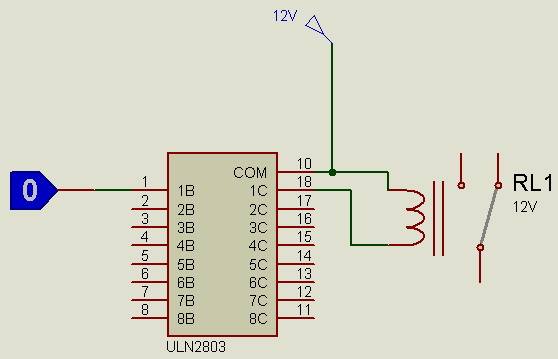

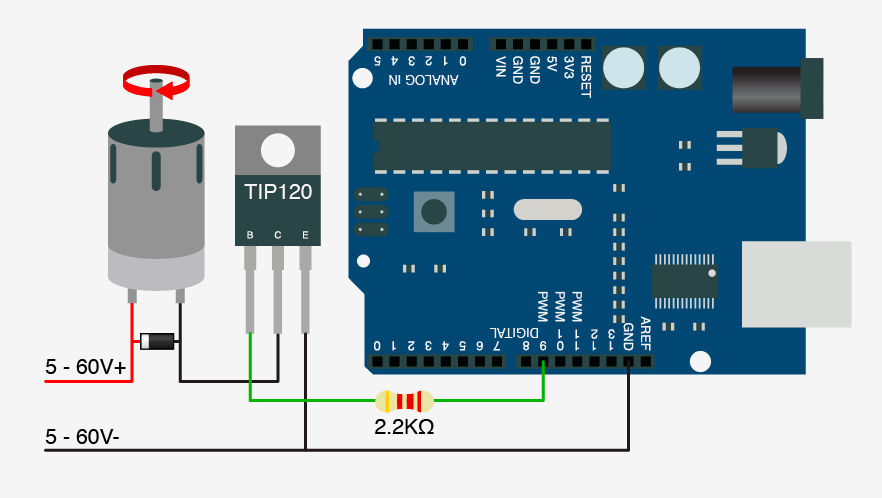

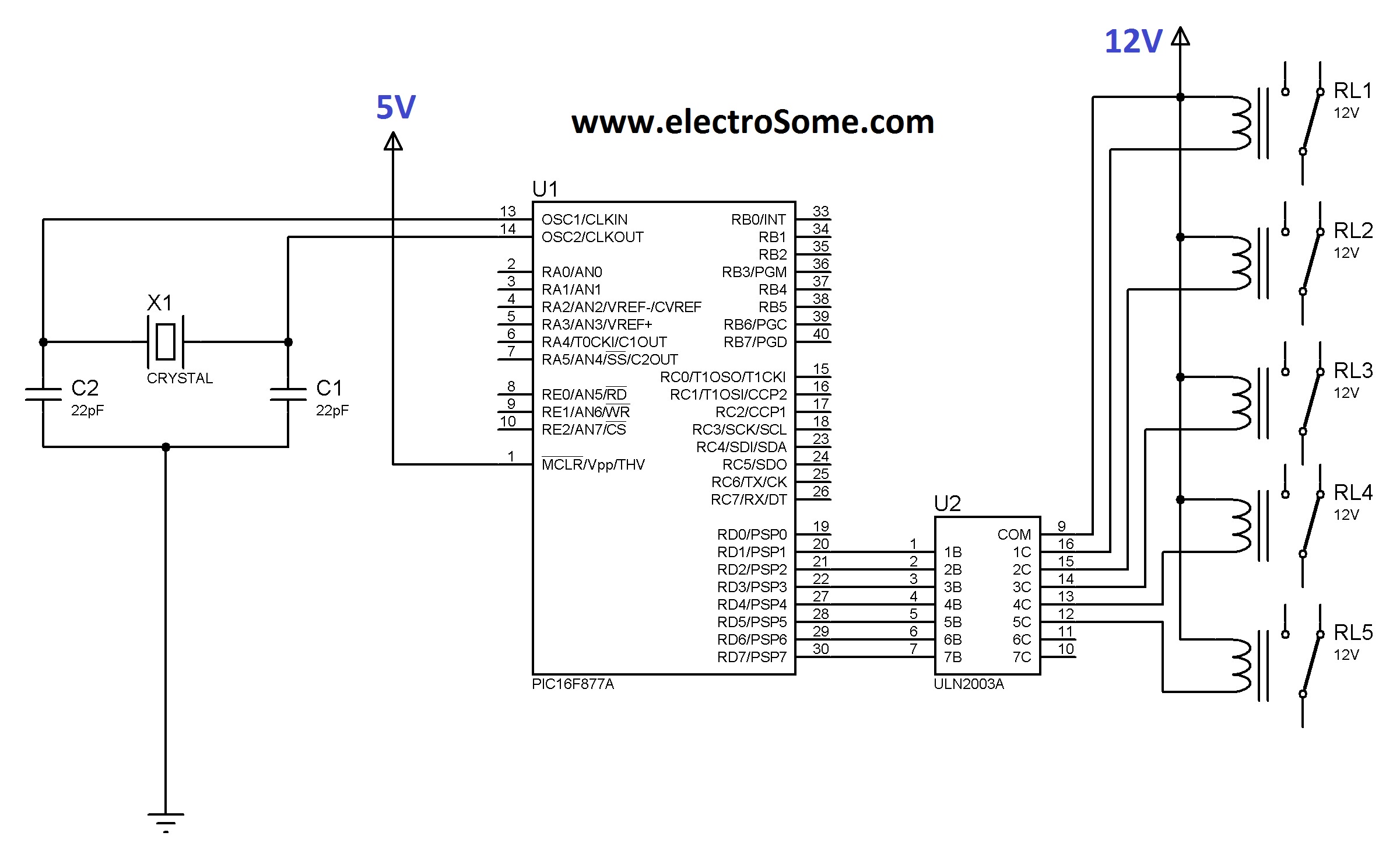

or

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة يوسف عبد الكريم شكرا على الرد اخي عمل هذين السلكين هو بدل كبسة الجوال يعني انا اريد ان اضغط على كبسة الجوال عندما يعطيني البك 4 فولت ..انا شلت الكبسة ووضعت سلكين عند توصيلهم مع بعض يقوم بالاتصال السريع ع الرقم المطلوب يعني اريد توصيل هذين السلكين باي طريقة ممكنة ( يعني ما اريد ان يعطي الترانستور فولت للاسلاك ) وبارك الله فيك ... كنت موصلها هيك وزبط بس لما غيرت البرمجة بطلت شغالة ؟؟؟ [IMG][/IMG]

أخي يوسف قيمة مقاومة القاعدة (R1) في دائرتك كبيرة جدا ..
استخدم مقاومة 1 كيلو .

[يوسف عبد الكريم]

شكرا لكم على هذه الردود الجميلة ..
انا لم اضع قيمة القطع على الشكل بل اكتفيت بالتوصيل... صحيح انه يجب ان تكون المقاومة 1 كيلوا لكن ام اقوم بالتعديل عليها ...
انا لاحظت انو البك بعطي اول شي صفر فولت ( سالب ) وبس يوصل للامر( الشرط ) بعطي 4 فولت هل هذا يؤثر على عمل الترانستور او الريليه ؟؟؟
ساقوم بتنفيذ الدائرة التي وضعتها انا او هي نفسها التي وضعها اخي حسن وساخبركم بالنتائج ان شاء الله
وجزاكم الله خير ا ..... اخوكم يوسف ..
