السلام عليكم ورحمة الله وبركاته

إخواني الاعزاء أقوم بعمل شاشة لخدمة العملاء وقمت بعمل كل شيء والكود يعمل تماماً على البروتوس وبدأنا في التنفيذ العملي ولكني فوجئت بمشكلة لم تكن في حسباني وهي ان السيفن سيجمنت لا تعمل على خمسة فولت ولكن تعمل على 12 فولت فهلا أفدتوني في هذه المشكلة علماً أنني أستخدم ثلاثة من السيفن سيجمنت من النوع أنود وأقوم بتوصيل المشترك هذا (الأنود) بثلاثة بنات من خلالها أرسل لها القيمة واحد حتى تعمل الشاشة المختارة؟

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة moutazyahia السلام عليكم ورحمة الله وبركاته إخواني الاعزاء أقوم بعمل شاشة لخدمة العملاء وقمت بعمل كل شيء والكود يعمل تماماً على البروتوس وبدأنا في التنفيذ العملي ولكني فوجئت بمشكلة لم تكن في حسباني وهي ان السيفن سيجمنت لا تعمل على خمسة فولت ولكن تعمل على 12 فولت فهلا أفدتوني في هذه المشكلة علماً أنني أستخدم ثلاثة من السيفن سيجمنت من النوع أنود وأقوم بتوصيل المشترك هذا (الأنود) بثلاثة بنات من خلالها أرسل لها القيمة واحد حتى تعمل الشاشة المختارة؟

السلام عليكم
إذا كان بإمكانك التعديل على الدائرة فالحل بسيط إن شاء الله:

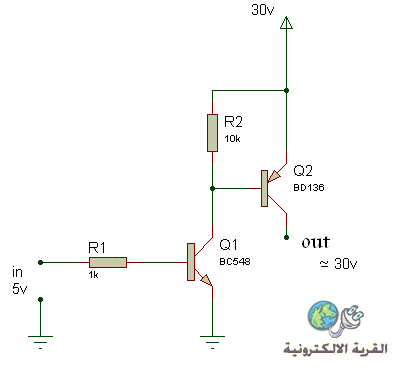

يمكنك تقوية كل خرج من الخروج الثلاتة التي تتحكم في الانودات بواسطة توصيلة ترانزيستورات كما يلي:

طبعا الجهد على باعث الترانزيستور BD136 12 فولت بالنسبة لك
وخرج المتحكم تدخله في النقطة in
والنقطة out توصلها بالانود .
---
يمكنك كذلك استخدام المتكاملة UDN2981 :
http://pdf.datasheetcatalog.com/data...stems/2981.pdf
المتكاملة بها 8 توصيلات كما يلي:

لكن ستستخدم 3 فقط ويبقى لك 5 بدون فائدة ..

المصدر:
http://www.qariya.info/vb/showthread.php?t=68096&page=2

[moutazyahia]

أشكرك بارك الله فيك وهل الترانزستور هيكون خرجه كافي لتشغيل السيفن سيجمنت حيث أنني اكتشفت أنها لا تعمل غلا على 12 فولت علما أني جربت ترانزستور NPN ولكن لم يعمل معي وقياسه على الأفو لم يتجاوز 7 فولت
