مساعدة في lm324

[ja3far]

السلام عليكم ورحمة الله الرجاء المساعدة العاجلة ان استخدم الاي سي lm324 كمؤقت زمني واريد ان اضبطه على 100 ثانية الرجاء مساعدتي هذه الpinout للاي سي http://s22.postimg.org/wtupyd3s1/image.jpg

[فكروعلم]

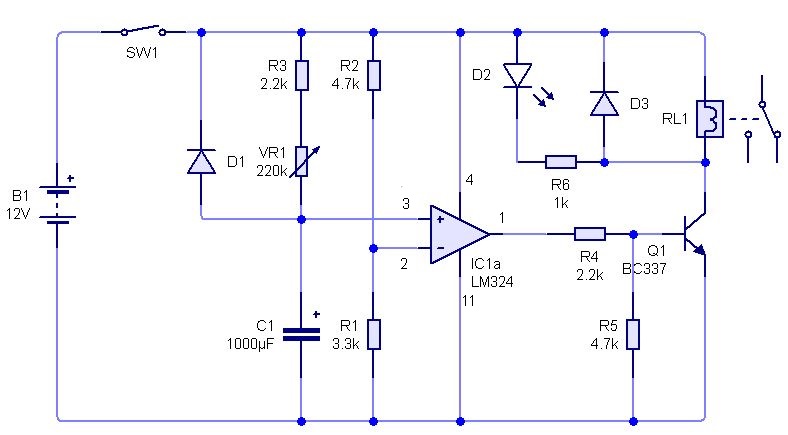

تفضل يا غالي لقد صممت لك هذه الدارة

[ja3far]

المشاركة الأصلية كتبت بواسطة فكروعلم

تفضل يا غالي لقد صممت لك هذه الدارة

يسلم ايديك اخي ولكن لدي الدائرة جاهزة واقصد ما هو التعديل الذي ساجريه على اطراف الاي سي

[gamemn02]

المشاركة الأصلية كتبت بواسطة ja3far

يسلم ايديك اخي ولكن لدي الدائرة جاهزة واقصد ما هو التعديل الذي ساجريه على اطراف الاي سي

عليك ارفاق الدائرة لان الايسي ليس مؤقت وله عدة إستخدمات ولا يمكن تحديد الطرف المحدد لزمن التوقيت دون تحليل دائرتك
