أهلا و سهلا أعزائي

كل من تعامل مع الدارات الرقمية (خاصة اذا كانت من تصميمه) يدرك الأهمية البالغة لجهاز تحليل الاشارات الرقمية خصوصا عند التعامل مع دارات يتم فيها تبادل معلومات عن طريق أحد البروتوكولات مثل SPI أو I2C أو RS232 أو غيرها.
كما يمكن استعماله أيضا عند التعامل مع الريموتات و غير ذلك الكثير.


1- ما هو محلل الاشارات الرقمية :

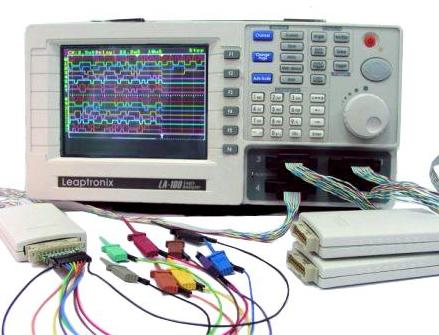

هو جهاز يشبه الأوسيلوسكوب تماما حيث يمكن أن يكون اما ذاتيا يحتوي على شاشة و كل الأزرار اللازمة:

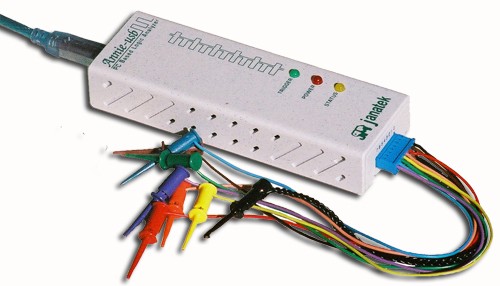

و اما مبسطا يربط مع الحاسوب ليقوم هذا الأخير بالعرض و التحكم:

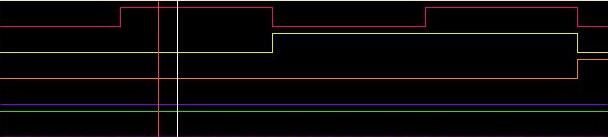

تربط المجسات بنقاط الدارة (أرجل المتكاملات) التي نريد عرض الاشارة عندها و النتيجة هي مجموعة من الاشارات على الشاشة ما يهمنا منها هو تسلسلها الزمني الذي يجب أن يكون موافقا للبروتوكول المستعمل.

2- صنع محلل اشارات رقمية:
الحل 1: هذا ما أستعمله أنا شخصيا و هو قمة البساطة لن تجد أسهل منه في التصميم و به 17 مدخلا لكن من عيوبه أنه يحتاج لمدخل طابعة (آآآآي) كما أن تردد الاشارات المحللة محدود (لكنه كاف جدا للهاوي العادي ).
هذه العيوب يمكن تجاهلها اذا قارنا سعره (شبه المجاني) مع سعر محلل تجاري لذلك أنصح بتجريبه.
طريقة التوصيل: في العادة لا نحتاج للـ 17 مدخلا ( الا اذا كنت تعمل في مخبأ سري لصنع آلة للتنقل عبر الزمن) لذلك يكفينا 3 أو 4 نربطها بأي الأقطاب الـ 17 المتوفرة في الفيشة حسب مزاجنا و حالة الجو و الأوضاع السياسية ...

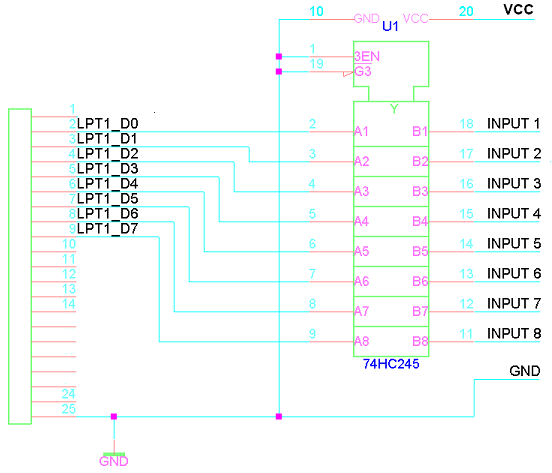

الطريقة 1 : توصل الأسلاك (المجسات) بفيشة الطابعة عن طريق BUFFER نوع 74HC245 أو 74HC541 أو أي مكافئ لهما (يجب مراعاة السرعة لذلك لا يمكن استعمال 74LS541 مثلا).
تغذى هذه المتكاملة من الدارة تحت الفحص أو باستعمال مصدر تغذية خاص.

دور هذا الــ BUFFER هو توفير ممانعة دخل عالية تقلل الحمل على الدارة المفحوصة و بالتالي لا نشوش على اشاراتنا كما يؤدي لحماية المنفذ من الجهود التي تؤدي لتخريبه.

الطريقة 2 :

**********************
حــــــــــــــــــــــــذار : لا تستعمل هذه الطريقة الا اذا كنت تعرف جيدا ما تفعله.
يمكن أن تخرب حا سوبك ( أو على الأقل منفذ التوازي )
!!!!! WARNING : DO IT ON YOUR OWN RISK !!!!

بكل بساطة نوصل الأسلاك مباشرة بمنفذ الطابعة دون الحاجة لـ BUFFER و هذا عند التعامل مع اشارات بمعيار TTL.

************************

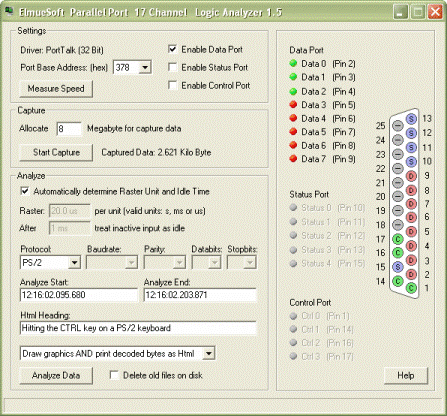

البرنامج المستعمل و كل التفاصيل تجدونها على الرابط التالي:

http://www.codeproject.com/Articles/...Logic-Analyzer

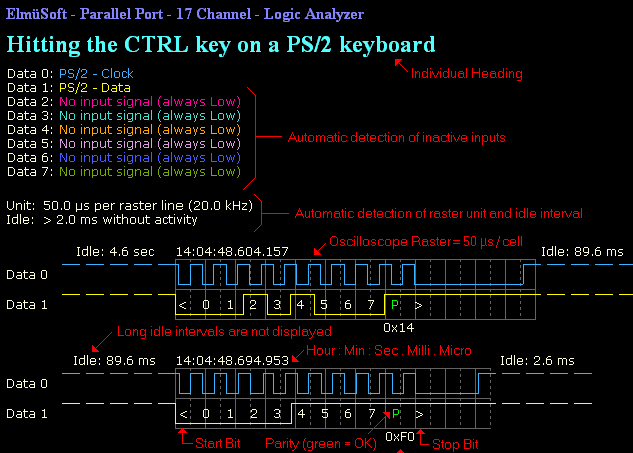

لا حظوا جمال الاشارات الملونة و التفاصيل عن الاشارات النشيطة ...
التعليقات بالأحمر هي لكاتب البرنامج.

الحل 2: (لم أجربه) استعمال المبرمجة PICkit2.

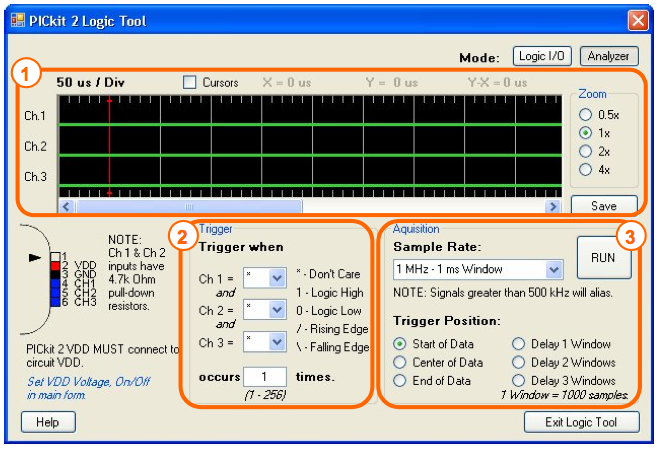

حسب دليل هذه المبرمجة يمكن استعمالها لهذا الغرض و هذا عن طريق البرنامج المرفق من ميكروشيب و ذلك باختيار PICkit 2 Logic Tool.

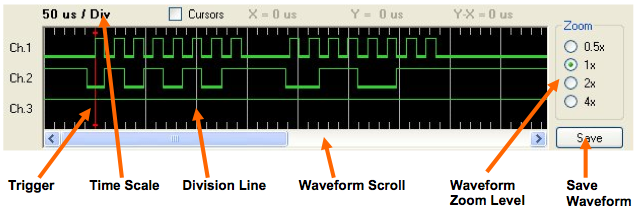

في هذه الحالة تشكل المبرمجة محلل ذو 3 مداخل كما توضح الصورة:

للمزيد من التفاصيل ارجع للدليل pickit_2_logic_tool_user_guide.pdf الذي تجده بعد تصطيب البرنامج.
هناك استعمال آخر لهذه المبرمجة 3IN1 السحرية أترك لكم اكتشافه بأنفسكم.
هناك عدة استنساخات Clones تجدونها على الشبكة و على قريتنا اليكم هذا الرابط:
http://www.qariya.info/vb/showthread.php?t=62513

3- للمـــزيد قوقل خير مفيد:
http://www.serasidis.gr/circuits/min...icAnalyzer.htm

تحياتي

أحبــــــــــك و الله يا مرســـــــــــــي
لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- أصنع محلل اشارات رقمية LOGIC ANALYZER.

- مبرمجة بسيطة جدا لعائلة AVR على البورت COM أو USB .

- هل تعرف التسخين بالتحريض المغنطيسي induction heating ؟

- مبرمجة البيك داخل الدارة PIC ICSP Programmer


- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[Omar Mekkawy]

سلام عليكم
جزاك الله كل خير

بالنسبة للمبرمجة Pic Kit3 فقد قمت بتجربة الـ logic Analyzer الذي بها من مدة طويلة وفعلاً مفيد جداً .

[fathi-mohmed]

اشكرك جدا اخي الكريم
