[kaliloo]

السلام عليكم
مالفرق بين اصدارات الميكرو pic16f877 & 877A & 877B
وايضاَ
كيف استطيع التفريق بين المايكرو المصنع للاغراض التعليمية والميكرو الاحترافي ؟

مع الشكر للجميع

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة kaliloo السلام عليكم مالفرق بين اصدارات الميكرو pic16f877 & 877A & 877B وايضاَ كيف استطيع التفريق بين المايكرو المصنع للاغراض التعليمية والميكرو الاحترافي ؟ مع الشكر للجميع

اخي العزيز أنا أقترح عليك بأستخدام العائله 18f مثلا 18f45k22 بدلا ِِpic16f877
لعده اسباب منها
1- سعر 18f45k22 ارخص من 16F877a
2- ذاكره روم 18f45k22 تصل الى 32KB , ذاكره روم 16F877a فقط 8kB
3- ذاكره رام حجمها 1536 بايت مرتبه بشكل متسلسل في 18f45k22 بينما ذاكره حجمها 368 بايت غير مرتبه في 16F877a
ترتيب ذاكره مهم جدا خصوصا أستعمال مصفوفات
4- امكانيه تشغيل مايكرو بتردد عالي من كرستاله ترددها 8mhz حيث يتم تشغيل وحده PLL وهي غير موجوده في 16F877A
5- عدد قنوات لقراءه انلوك في 18f45k22 ب 30 قناه بينما في 16F877a فقط 8
هناك كثير من مميزات في 18f45k22 غير موجوده في 16F877a


=====================================

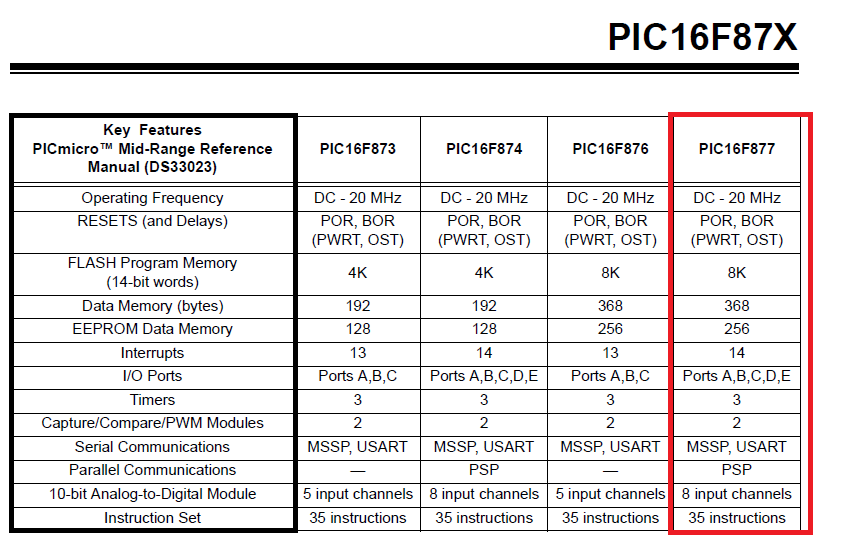

الفروغات بين 16f877a , 16f877
من ناحيه هاردوير
كلاهما لديهما الترتيب نفسه

[Logic]

السلام عليكم
الفروق تجدها هنا:
http://ww1.microchip.com/downloads/e...Doc/39591a.pdf
و يبقى الأفضل اقتراح الأخ حسن هادي متى أمكن ذلك..

[kaliloo]

مشكور اخي حسن على هذه المعلومات القيمة ،،، لكن للأسف هذه النواع غير متوفرة في بلادي ,, ولايوجد سوى القليل جداً من عائلة 16f
لكن المشكلة التى اواجهها الان هي ان هذه الانواع المتوفرة مثل pic16f877a بتسوي معي الكثير من المشاكل مثل عند التشغيل مرة يشتغل ومرة يعلق ومرة يبداء من نص البرنامج _ وايضاً اذا قربت يدي من الميكرو يبداء يخربط ويتصرف بشكل عشواءي _ واذا تركتة فترة بدون تشغيل يفقد البرنامج _ وايضاً لايقبل اعادة البرمجة مرة اخرى _ على k150 programmer
وعندما اخبرت البائع بهذه المشاكل .. قال ان هذة الانواع المتوفرة فقط للطلاب وللاغراض التعليمية وليست للاعمال الصناعية

الان اريد ان اعرف كيف افرق بين الاصدارات التعليمية والاحترافية حتى اطلبها
تحياتي لك

[kaliloo]

مشكور اخي ( logic ) ،،، سيتم الاطلاع على الكتاب
تحياتي لك

[batma97]

السلام عليكم و رحمة الله تعالى و بركاته
الفرق بين 16f877 و 16f877a
ان 16f877 لا يحتوي على المقارن الداخلي comparator module
و الذي تمت اضافته من طرف الشركة في نسخة 16f877a
و نصيحتي انه اذا اردت الاختيار بين متحكمين من نفس الرقم فأختر الذي ينتهي ب حرف "a"

[batma97]

اقتباس المشاركة الأصلية كتبت بواسطة kaliloo مشكور اخي حسن على هذه المعلومات القيمة ،،، لكن للأسف هذه النواع غير متوفرة في بلادي ,, ولايوجد سوى القليل جداً من عائلة 16f لكن المشكلة التى اواجهها الان هي ان هذه الانواع المتوفرة مثل pic16f877a بتسوي معي الكثير من المشاكل مثل عند التشغيل مرة يشتغل ومرة يعلق ومرة يبداء من نص البرنامج _ وايضاً اذا قربت يدي من الميكرو يبداء يخربط ويتصرف بشكل عشواءي _ واذا تركتة فترة بدون تشغيل يفقد البرنامج _ وايضاً لايقبل اعادة البرمجة مرة اخرى _ على k150 programmer وعندما اخبرت البائع بهذه المشاكل .. قال ان هذة الانواع المتوفرة فقط للطلاب وللاغراض التعليمية وليست للاعمال الصناعية الان اريد ان اعرف كيف افرق بين الاصدارات التعليمية والاحترافية حتى اطلبها تحياتي لك

السلام عليكم اخي
انا شخصيا استخدم هذه الانواع من البيك و نفس المبرمجة k150 لكن لم الاحظ اي مشكل في المشاريع التي قمت بها و لا زالت تشتغل منذ سنوات
يمكن ان يكون السبب الرطوبة "عدو الالكترونيات" فان كنت في منطقة ساحلية او فيه رطوبة مرتفعة فهذا هو السبب

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة kaliloo مشكور اخي حسن على هذه المعلومات القيمة ،،، لكن للأسف هذه النواع غير متوفرة في بلادي ,, ولايوجد سوى القليل جداً من عائلة 16f لكن المشكلة التى اواجهها الان هي ان هذه الانواع المتوفرة مثل pic16f877a بتسوي معي الكثير من المشاكل مثل عند التشغيل مرة يشتغل ومرة يعلق ومرة يبداء من نص البرنامج _ وايضاً اذا قربت يدي من الميكرو يبداء يخربط ويتصرف بشكل عشواءي _ واذا تركتة فترة بدون تشغيل يفقد البرنامج _ وايضاً لايقبل اعادة البرمجة مرة اخرى _ على k150 programmer وعندما اخبرت البائع بهذه المشاكل .. قال ان هذة الانواع المتوفرة فقط للطلاب وللاغراض التعليمية وليست للاعمال الصناعية الان اريد ان اعرف كيف افرق بين الاصدارات التعليمية والاحترافية حتى اطلبها تحياتي لك

السلام عليكم
اذا كنت تستطيع شراء من النت فهذا أفضل لك لانها رخيصه مقارنه مع الاسواق المحليه
مثلا موقع aliexpress او أمزون

لاأعتقد ان هناك ان البيكات مخصصه للطلاب او تطبيقات الصناعيه فشركه تصنع بشكل عام
ولكن لربما تكون بالاساس مضروبه

انا صراحه افضل عدم أستخدام 16f877a لانه ذاكرته page لم يتم ترتيبها بشكل صحيح وهذا قد يسبب انه يعلق

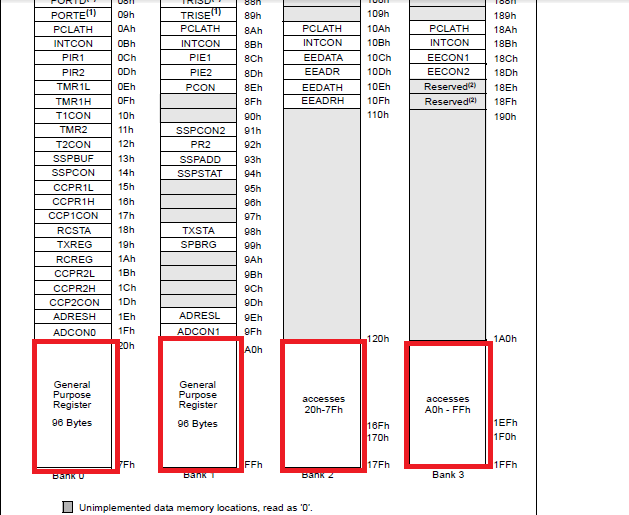

ماذا تعني بترتيب الذاكره لاحظ هذه الصوره

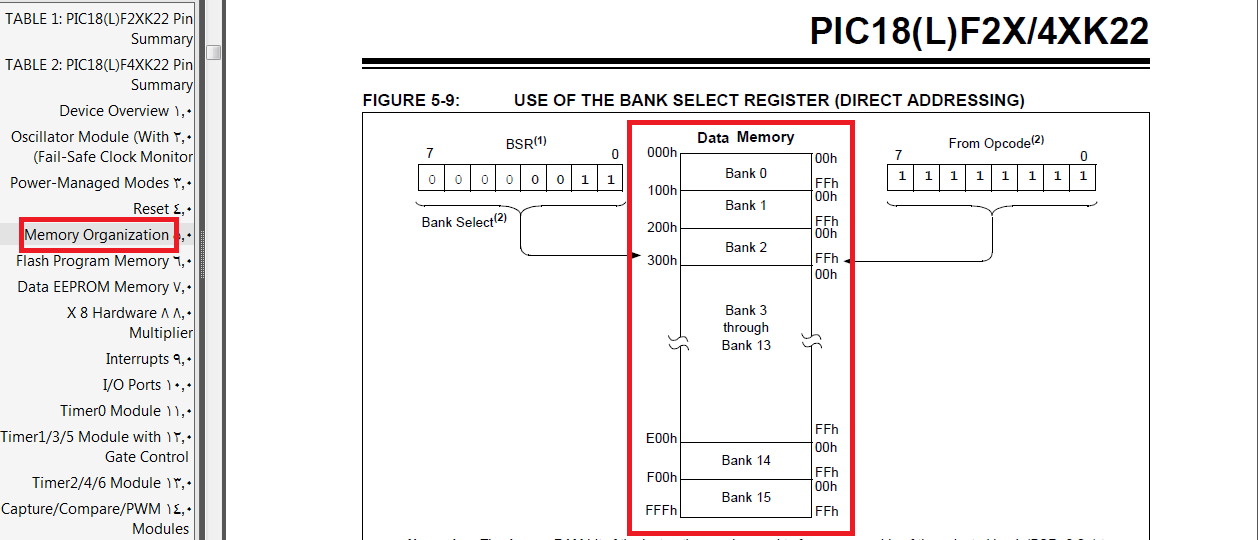

وهذا للبيك 18f45k22


================================

طبعا هذه الامثله توضيحيه فقط
طبعا يوجد البيك من عائله 16f لها ترتيب صحيح للذاكره كما في البيك 18f45k22
لكن انتبه لسعر والعائله متطوره
فمثلا البيك الفقير جدا 16f84a تجده سعره غالي لانه يستخدم للدراسه ولكن ليس مصمم لغرض التعليم وانما هو احد موديلات البيك

هل تعرف انه سعره اغلى من 16f877a !!!!!!!!

=====================================

من ناحيه التشويش ومشاكل الفنيه لابد من تحصين دائرتك من noise مثلا
1- تضع متسعه 100nf مع كل VCC اي بور سبلاي و الاطراف التغذيه لاي متكامله
2- حاول ملئ البورده بالنحاس وجعلها مربوطه ب GND
3- تقريب كرستاله الى البيك
