هل تعرف التسخين بالتحريض المغنطيسي induction heating ؟

[DELTA67]

السلام عليكم

التسخين بالحث Induction Heating موضوع يثير اهتمامي منذ مدة طويلة لكنني للأسف لم أقم بأي تجربة في هذا المجال.
لقد تم التطرق لهذا الموضوع في القرية لكن لا بأس من الاعادة ففيها افادة.

هناك عدة أنواع من التسخين تعتمد على تحويل الكهرباء إلى حرارة، ومنها استخدام سلك مقاومة يسخن هذا السلك عند مرور تيار كهربائي به نتيجة مفعول جول Joule Effect و هي الطريقة الأكثر استعمالا لكن من مساوئها مردودها الضعيف حيث يضيع جزء من الطاقة الحرارية في الهواء الذي يقوم بنقل الحرارة من سطح المقاومة الى الجسم المراد تسخينه.
أفران الميكروويف هي طريقة أخرى للتسخين و فيها يتم توليد الحرارة مباشرة داخل الطعام نفسه نتيجة رنين ذرات الهيدروجين (الموجودة في الماء و المركبات العضوية) تحت تأثير موجات عالية التردد (بحدود 2 جيغاهرتز).

التسخين بالحث (أو التحريض) المغناطيسي طريقة مختلفة لا تعتمد على توليد حرارة تنتقل عبر الهواء إلى الجسم المراد تسخينه ، إنما تعتمد على هذا الجسم نفسه الذي يقوم بتوليد الحرارة و بالتالي يقل ضياع الطاقة مما يفسر ارتفاع مردود هذا النوع من المسخنات.
تستخدم هذه الطريقة بكثرة في التطبيقات الصناعية المختلفة مثل صهر المعادن ولحامها.

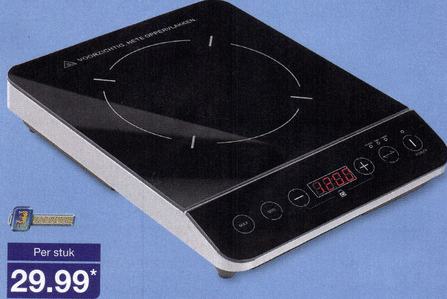

كما تستخدم في أفران الطهي المنزلية.

مبدأ العمــــــل :

تقوم دائرة الكترونية بتوليد مجال كهرومغناطيسي متغير عالي التردد 10KHz—1MHz في ملف خاص. ينتقل هذا المجال عبر الوعاء المصنوع من مواد حديدية ferrous و يسبب مرور تيار كهربائي ناتج بالتحريض في مادة الوعاء يؤدي لتوليد الحرارة فيه نتيجة مفعول جول الراجع لمقاومة المادة المصنع منها الوعاء.

تعرف عملية توليد التيار الكهربي هذه بتأثير إدي Eddy Current أو بتيارات فوكو Courants de Foucault.
يوفر التسخين بالتحريض التحديد الدقيق لدرجة حرارة المعدن ولزمن التسخين، وتكون الفواقد الحرارية قليلة جداً لأن وشيعة التسخين inductor تكون باردة، ويحصل الإشعاع الحراري فقط في القطعة المسخنة.

الأوعية المستخدمة في الطهي يجب أن تكون مصنوعة من مواد حديدية للتجاوب مع المجال المغناطيسي. أما الأوعية المصنعة من الألمنيوم والنحاس الزجاج لا تصلح للاستخدام مع السخان الحثي.

بعض المعلومات العملية:

هذه صورة توضح داخل جهاز طهي منــزلي:

لاحظ الملف المستعمل و المروحة المستعملة للتبريد.

و هذا مخطط لدائرة رنين تستعمل للتسخين الحثي:

للمزيد من التفاصـــيل قوقـــل خير دليـــــــل:

أطلب Induction cooker أو Induction Heater من السيد قوقل و ستتهاطل عليك الصفحات تلو الأخرى. لكن أكثر ما شد انتباهي هو هذا الموضوع:

http://www.rmcybernetics.com/project...ion-heater.htm

و هـــذا:

http://openschemes.com/2010/12/09/ci...tion-hotplate/

و هـــذا:

http://webpages.charter.net/dawill/t..._IndHeat1.html

و هـــذا أيضا:

http://www.instructables.com/id/30-kVA-Induction-Heater

أحبــــــــــك و الله يا مرســـــــــــــي
لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- هل تعرف التسخين بالتحريض المغنطيسي induction heating ؟

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[ادمرال النت]

المشاركة الأصلية كتبت بواسطة DELTA67

السلام عليكم

التسخين بالحث Induction Heating موضوع يثير اهتمامي منذ مدة طويلة لكنني للأسف لم أقم بأي تجربة في هذا المجال.
لقد تم التطرق لهذا الموضوع في القرية لكن لا بأس من الاعادة ففيها افادة.

هناك عدة أنواع من التسخين تعتمد على تحويل الكهرباء إلى حرارة، ومنها استخدام سلك مقاومة يسخن هذا السلك عند مرور تيار كهربائي به نتيجة مفعول جول Joule Effect و هي الطريقة الأكثر استعمالا لكن من مساوئها مردودها الضعيف حيث يضيع جزء من الطاقة الحرارية في الهواء الذي يقوم بنقل الحرارة من سطح المقاومة الى الجسم المراد تسخينه.
أفران الميكروويف هي طريقة أخرى للتسخين و فيها يتم توليد الحرارة مباشرة داخل الطعام نفسه نتيجة رنين ذرات الهيدروجين (الموجودة في الماء و المركبات العضوية) تحت تأثير موجات عالية التردد (بحدود 2 جيغاهرتز).

التسخين بالحث (أو التحريض) المغناطيسي طريقة مختلفة لا تعتمد على توليد حرارة تنتقل عبر الهواء إلى الجسم المراد تسخينه ، إنما تعتمد على هذا الجسم نفسه الذي يقوم بتوليد الحرارة و بالتالي يقل ضياع الطاقة مما يفسر ارتفاع مردود هذا النوع من المسخنات.
تستخدم هذه الطريقة بكثرة في التطبيقات الصناعية المختلفة مثل صهر المعادن ولحامها.

كما تستخدم في أفران الطهي المنزلية.

مبدأ العمــــــل :

تقوم دائرة الكترونية بتوليد مجال كهرومغناطيسي متغير عالي التردد 10KHz—1MHz في ملف خاص. ينتقل هذا المجال عبر الوعاء المصنوع من مواد حديدية ferrous و يسبب مرور تيار كهربائي ناتج بالتحريض في مادة الوعاء يؤدي لتوليد الحرارة فيه نتيجة مفعول جول الراجع لمقاومة المادة المصنع منها الوعاء.

تعرف عملية توليد التيار الكهربي هذه بتأثير إدي Eddy Current أو بتيارات فوكو Courants de Foucault.
يوفر التسخين بالتحريض التحديد الدقيق لدرجة حرارة المعدن ولزمن التسخين، وتكون الفواقد الحرارية قليلة جداً لأن وشيعة التسخين inductor تكون باردة، ويحصل الإشعاع الحراري فقط في القطعة المسخنة.

الأوعية المستخدمة في الطهي يجب أن تكون مصنوعة من مواد حديدية للتجاوب مع المجال المغناطيسي. أما الأوعية المصنعة من الألمنيوم والنحاس الزجاج لا تصلح للاستخدام مع السخان الحثي.

بعض المعلومات العملية:

هذه صورة توضح داخل جهاز طهي منــزلي:

لاحظ الملف المستعمل و المروحة المستعملة للتبريد.

و هذا مخطط لدائرة رنين تستعمل للتسخين الحثي:

للمزيد من التفاصـــيل قوقـــل خير دليـــــــل:

أطلب Induction cooker أو Induction Heater من السيد قوقل و ستتهاطل عليك الصفحات تلو الأخرى. لكن أكثر ما شد انتباهي هو هذا الموضوع:

http://www.rmcybernetics.com/project...ion-heater.htm

و هـــذا:

http://openschemes.com/2010/12/09/ci...tion-hotplate/

و هـــذا:

http://webpages.charter.net/dawill/t..._IndHeat1.html

و هـــذا أيضا:

http://www.instructables.com/id/30-kVA-Induction-Heater

أحبــــــــــك و الله يا مرســـــــــــــي
لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)


- حصري: هيا نصنع دارة تحكم في الدش بواسطة الريسيفر باستعمال أوامر الدايزك DiSEqC.

- هل تعرف التسخين بالتحريض المغنطيسي induction heating ؟

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

السلام عليكم اخي لقد عملت هاذهي الدائره ونفس التران سستر والمقاومات لاكنها لم تنجح معي ممكن تساعدني

[احمد طحان]

https://m.facebook.com/story.php?sto...82742695331094
ايضااا هذا رابط، ل فيديو التسخين
كنت اود ان اسأل هل هوي صحيح ام انها مجرد خدع كما تعلمون فاليوتيوب مليئ بالخدع لجلب المشاهدات فقط
