ممكن من الساده الاعظاء طريقة توصيل خلية وزن من الميكروكونترولر

[zamalkawi]

استعن بالداتا شيت
هذا أفضل وأسهل

[mounir.rouabah]

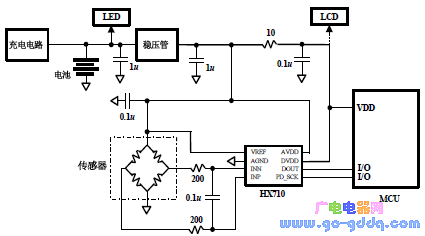

ارجو ان يفيدك هذا المخطط لجهاز وزن بسيط يباع في الجزائر
وهناك اجهزة صينية تستعمل دارات خاصة للتعامل مع الميكروكونترولر سأبحث عنها وآتيك بها عن قريب باذن الله...

[عبده على شعبان]

يا جماعه انا عاوز برنامج على البروتس زى الموجود فى البرنامج بتاع الموازين

اقتباس المشاركة الأصلية كتبت بواسطة عبده على شعبان ممكن من الساده الاعظاء طريقة توصيل خلية وزن من الميكروكونترولر

[mounir.rouabah]

بارك الله فيك لكن ....

آسف ليس لي علم اكثر من هذا .........

[DELTA67]

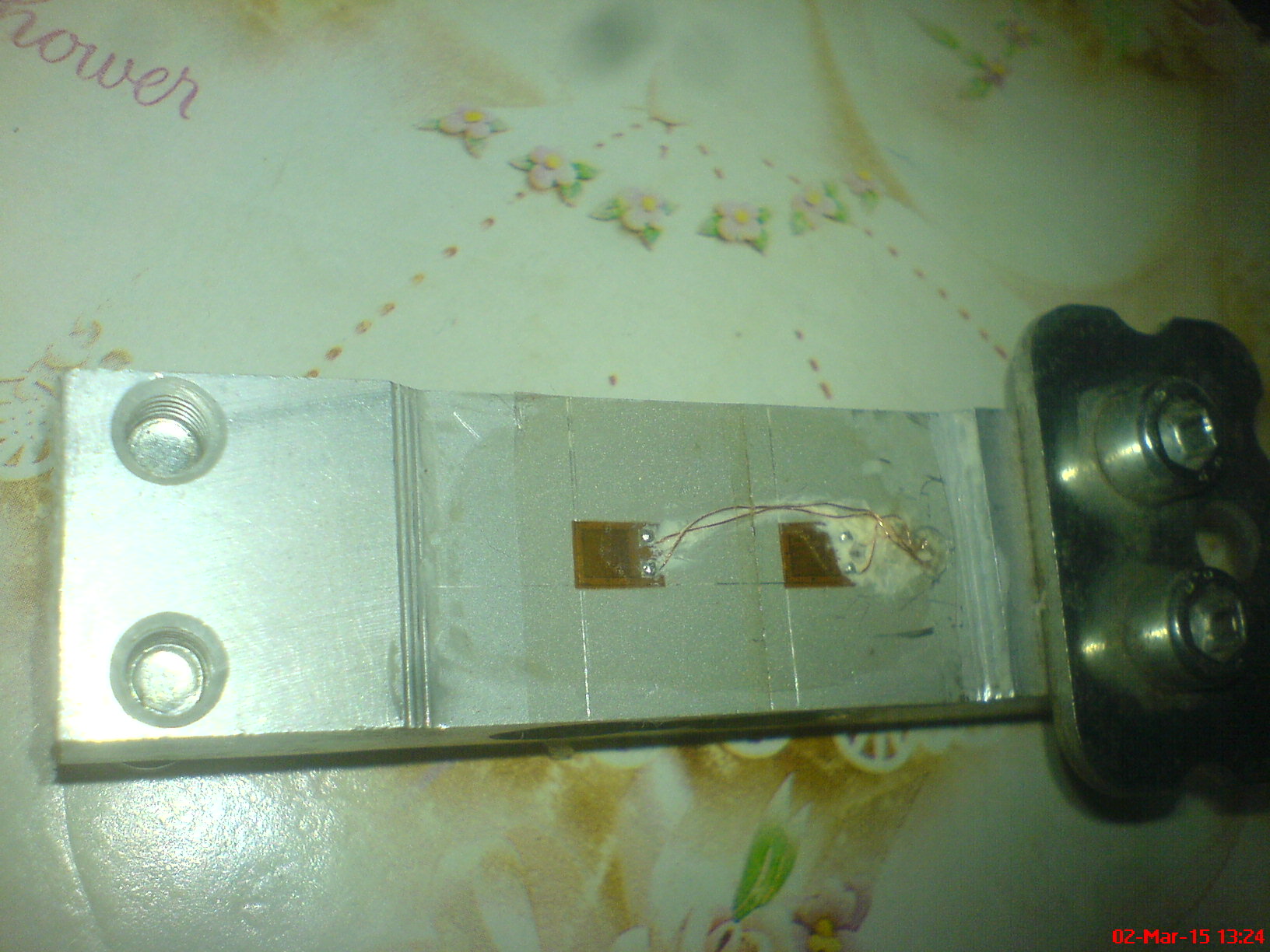

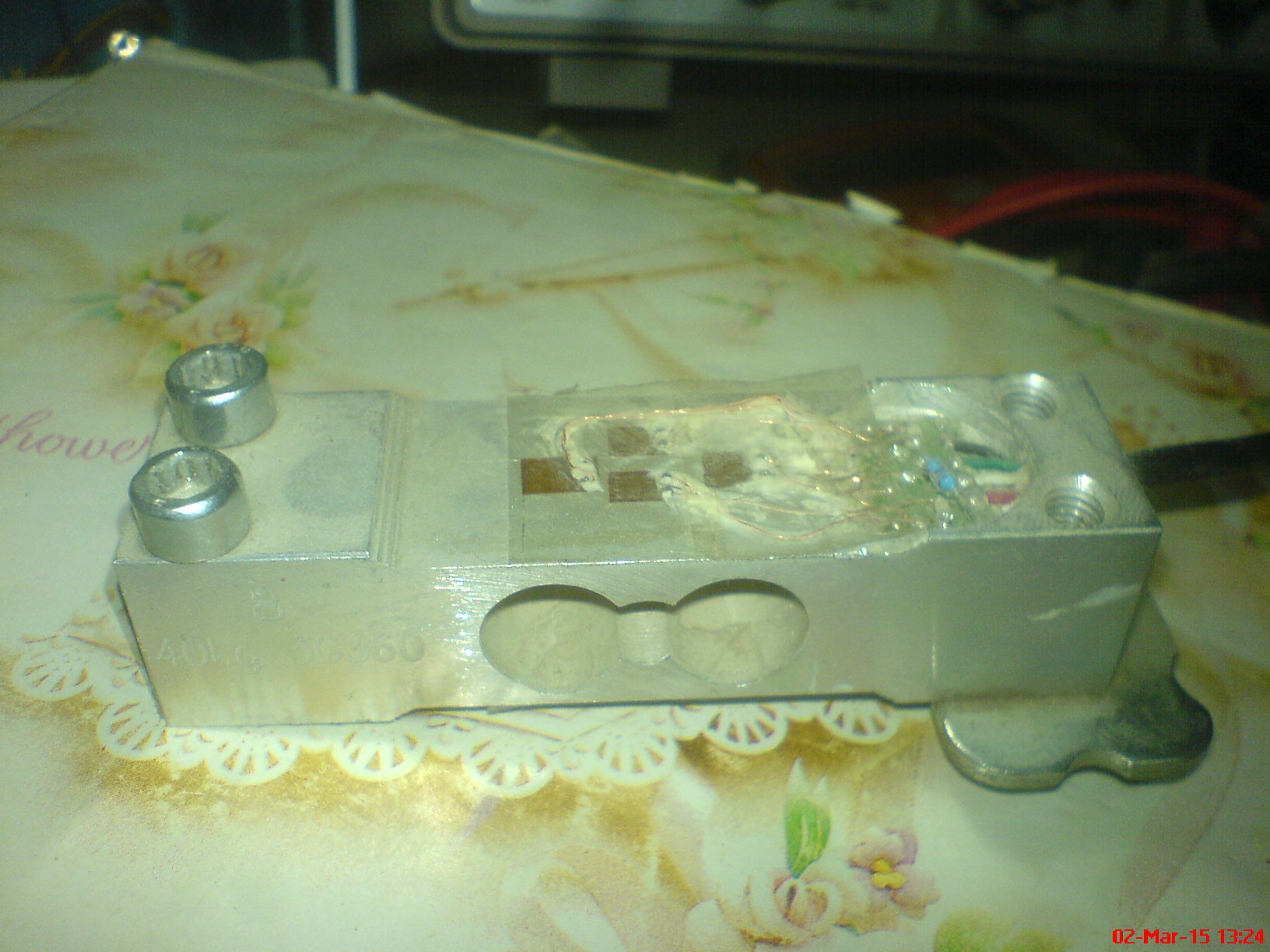

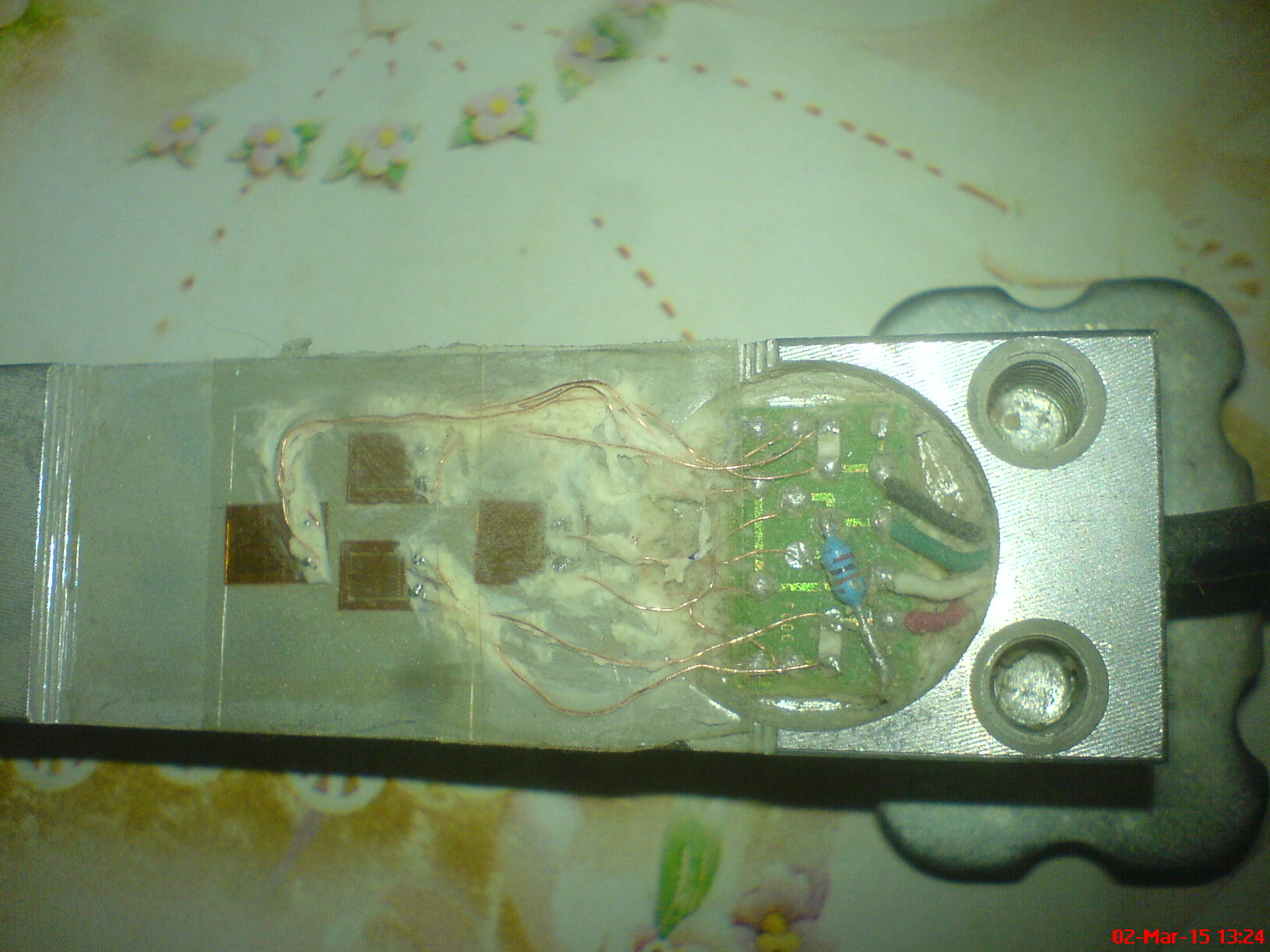

تتكون خلية الوزن كما هو موضح على الصور من جسر واطسطون Wheatstone bridge و بالتالي هناك قطبين للتغذية Excitation و مخرجين signal.
تتم التغذية بجهد مستمر منظم و يوصل المخرجين بمكبر قياس Instrumentation amplifier أو اختصارا In-Amp لأننا نقيس فرق الجهد بين المخرجين و الذي يكون صغيرا جدا 2 مللي فو لكل فولت من جهد التغذية مثلا للخلية الموجودة على الصورة التي أوردها mounir.rouabah مشكورا.
2mV/V تعني أنه اذا كان جهد التغذية 1فو و وضعنا على الخلية حمولتها العظمى (40 كغ) فاننا نتحصل على فرق جهد قدره 2مللي فولت و بالتالي اذا كان جهد التغذية 5 فو سيكون فرق الجهد 10 مللي فولت.
بعد التكبير نحتاج لمحول تماثلي-رقمي AD للتوصيل بالمايكروكنترولر.
عادة ما نجد في الموازين المتكاملة HX710B و هي تحتوي على مكبر IN-Amp و محول تماثلي-رقمي 24 bit تسلسلي معا وهي مصممة خصيصا للربط مع المايكروكنترولر.

--------------------------------------------------------------------------------------
مـــــواضـــيعــي: (أنقـــر على العنوان لتصفح الموضوع)

- مبرمجة البيك داخل الدارة PIC ICSP Programmer

- دارة تحكم استطاعة بـ 5 ريليات أو أكثر لمشاريعك


- كيفية استعمال تحويل فورييه السريع FFT لايجاد طيف اشارة.

-هيا نصنع دارة محول صوت مونو الى "شبه ستيريو"Mono to Pseudo STEREO.

- كيف تستعمل شاشة تلفون نوكيا 3310 أو 3410؟

- ما رأيكم في مشروع يناء حاسوب موافق للـ IBM PC 5150 ؟؟

- مبرمجة الـــ PIC داخل الدارة In Circuit.

- وصل بطاقة SD أو MMC بالـــ ATMEGA8.

- مبرمجة لعائلة الــ AVR سهلة جدا جدا جدا !!!

- دارة بسيطة جدا لعرض نص على شاشة التلفزيون.

- مبرمجات PIC بسيطة جدا.

- أشعل شمعة الكترونية، استرخي تحت وقع زخات المطرثم نم نوما هادئا!!!

- مبرمجـــة الــ ATMEL AVRs عن طريق الــ USB .

- أضف شاشة عرض LCD الى مشاريعك.

- ما رأيكم في مشروع دايزك DISEQC ؟؟

- هل تعرف LTSPICE IV ؟ برنامج محاكاة احترافي قوي و مجاني.

- تعالوا نتعرف على الصوت المحيطي SURROUND SOUND .

- مجموعة من الحيل "العفسات" للمحترفين و الهواة.

- مدخل لاستخدام البورت USB. أستعد لنهاية البورتات LPT و RS232.

- كيف تصنع جهاز استقبال راديو بترانزستور واحد؟؟

[mounir.rouabah]

شكراDELTA67 هذا الرقم الذي كنت أبحث عنه "" HX710 """ ....



شكرا لمواضيعك الرائعة والقيمةDELTA67 ....
كما اشكرك جدا واوجه لك تحيتا واحتراما من القلب لاستعمالك اللغة العربية وباتقان في الشرح .....

[DELTA67]

[quote=mounir.rouabah;939731]شكراDELTA67 هذا الرقم الذي كنت أبحث عنه "" HX710 """ ....



عفوا لا شكر على واجب.
المتكاملة HX710 لها نوعان A و B. النوع B هو المستعمل في الموازين و الآخر حساس حرارة على ما أظن.
