انا اقوم بمشروع بالتحكم فى سرعة موتور 12v DC باستخدام pic16f877a باستخدام طريقة PWM
فكرة البرنامج انى عندما اضغط على push button تزيد السرعة الى 25% واذا ضغطت مرة اخرى تزيد الى 50% واذا ضغطت مرة اخرى 75% ثم 100% ثم اذا ضغطت مرة اخرى يتوقف الموتور ثم تتكرر الدورة
ومع كل سرعة تضئ معها لمبة بيان وهذا هو الكود

void main(){
// variables
int x[5]={0, 1, 2, 4, 8};
int i = 1 ;
trisa = 0; trisb = 0; trisc = 0; trisd = 255; trise = 0;
porta = 0; portb = 0; portc = 0; portd = 0; porte = 0;
PWM1_Init(5000); //initialise PWM1 at 5KHz
PWM1_Start(); //start PWM1
while(1) { // start infinit loop
  portb.f7=1; //signal to motor forward direction
  if (portd.f2 == 1)  // if the push button is pushed
    {
     portb = x[i];   // indicator led according to motor speed
     PWM1_Set_Duty(i*255/4); // set duty cycle from 25% to 100%
     i++;
     delay_ms(200);
    }
  if (i > 4) i = 0 ;

} //end loop
} //end main

البرنامج بيشتغل تمام على ال protues

لكن فى تنفيذ الدائرة مش بيشتغل

فهل فى مشكلة فى الكود نفسه والا فى مشكلة فى حرق البرنامج والا ايه؟؟

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة البندقدارى السلام عليكم ورحمة الله وبركاته انا اقوم بمشروع بالتحكم فى سرعة موتور 12v DC باستخدام pic16f877a باستخدام طريقة PWM البرنامج بيشتغل تمام على ال protues لكن فى تنفيذ الدائرة مش بيشتغل فهل فى مشكلة فى الكود نفسه والا فى مشكلة فى حرق البرنامج والا ايه؟؟

السلام عليكم
عوامل مختلفة محتملة:
طرف الريسيت غير موصول بالموجب
مصدر 5 فولت ضعيف
برمجة لم تتم ..
لكن ابدأ بالأسهل: مشكل ضبط الإعدادات وهو مشكل يعود بكثرة في المنتديات ..
افتح قائمة Project في مشروعك بالميكروسي ثم افتح Edit Project وتأكد من إعدادات مشروعك هل هي سليمة:
لو استخدمت كريستالة 4 ميغا تكون الإعدادات كما يلي:

ولو استخدمت قيمة اكبر من 4 ميغا (8 ميغا مثلا فأكثر) :

والأفضل ترفع هنا ملفات مشروعك بالميكروسي وبروتوس ..

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة البندقدارى السلام عليكم ورحمة الله وبركاته انا اقوم بمشروع بالتحكم فى سرعة موتور 12v DC باستخدام pic16f877a باستخدام طريقة PWM فكرة البرنامج انى عندما اضغط على push button تزيد السرعة الى 25% واذا ضغطت مرة اخرى تزيد الى 50% واذا ضغطت مرة اخرى 75% ثم 100% ثم اذا ضغطت مرة اخرى يتوقف الموتور ثم تتكرر الدورة ومع كل سرعة تضئ معها لمبة بيان وهذا هو الكود void main(){ // variables int x[5]={0, 1, 2, 4, 8}; int i = 1 ; trisa = 0; trisb = 0; trisc = 0; trisd = 255; trise = 0; porta = 0; portb = 0; portc = 0; portd = 0; porte = 0; PWM1_Init(5000); //initialise PWM1 at 5KHz PWM1_Start(); //start PWM1 while(1) { // start infinit loop portb.f7=1; //signal to motor forward direction if (portd.f2 == 1) // if the push button is pushed { portb = x[i]; // indicator led according to motor speed PWM1_Set_Duty(i*255/4); // set duty cycle from 25% to 100% i++; delay_ms(200); } if (i > 4) i = 0 ; } //end loop } //end main البرنامج بيشتغل تمام على ال protues لكن فى تنفيذ الدائرة مش بيشتغل فهل فى مشكلة فى الكود نفسه والا فى مشكلة فى حرق البرنامج والا ايه؟؟

السلام عليكم
زودنا بالملفات مشروع لغرض التأكيد من الاعدادات
تحياتي

[البندقدارى]

اقتباس المشاركة الأصلية كتبت بواسطة Logic السلام عليكم عوامل مختلفة محتملة: طرف الريسيت غير موصول بالموجب مصدر 5 فولت ضعيف برمجة لم تتم .. لكن ابدأ بالأسهل: مشكل ضبط الإعدادات وهو مشكل يعود بكثرة في المنتديات .. افتح قائمة Project في مشروعك بالميكروسي ثم افتح Edit Project وتأكد من إعدادات مشروعك هل هي سليمة: لو استخدمت كريستالة 4 ميغا تكون الإعدادات كما يلي: ولو استخدمت قيمة اكبر من 4 ميغا (8 ميغا مثلا فأكثر) : والأفضل ترفع هنا ملفات مشروعك بالميكروسي وبروتوس ..

شكرا ليك اخى الكريم انا عملت اللى انت قولت عليه فى اعدادات الميكروسى زائد انى فعلا ما كنتش موصل الريست بالموجب واشتغل معى لكن فى مشكلة تانية ظهرت المفروض لما باضغط على ال button المرة الخامسة ان الموتور يتوقف لان ال I=0 طبقا للبرنامج لكن اللى بيحصل ان الموتور بيشتغل وعلى اقصى سرعة ازاى دة بيحصل

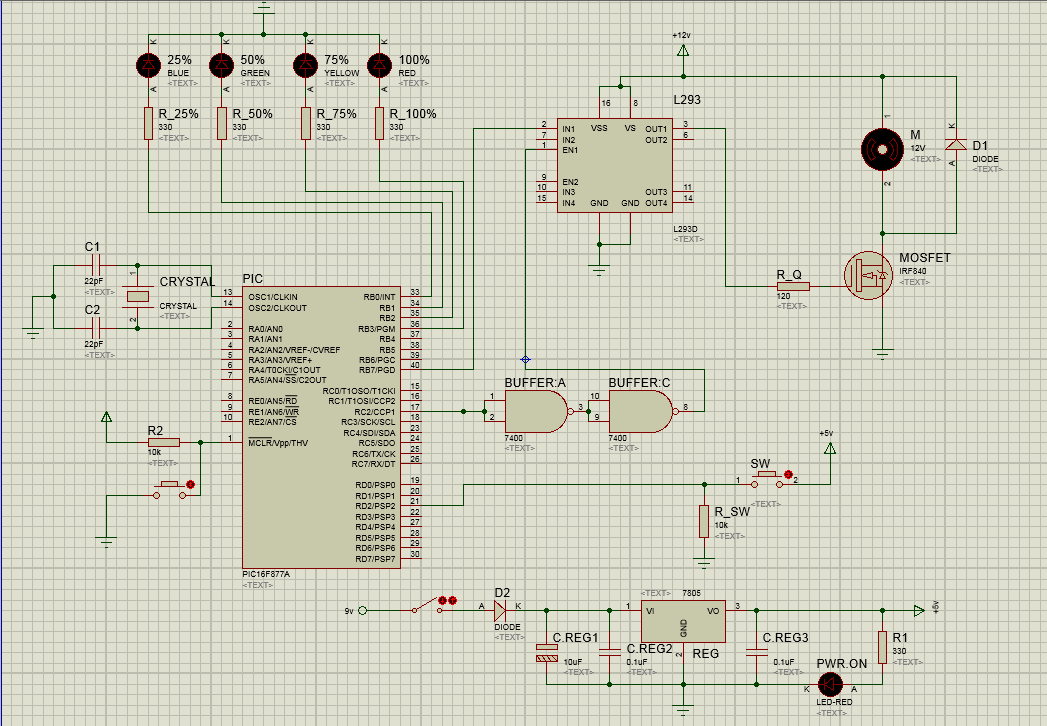

انا مش عارف ارفع ملف المشروع ازاى هنا فى المنتدى لكن هذه صورة للدائرة الخاصة بالمشروع

[Logic]

أخي الكريم
1- راقب خرج PWM (رجل 17 من البيك ) هل ينزل إلى 0 فولت بعد الضغطة الخامسة أم يبقى عليه جهد ما ؟.
2- ممكن تختار موقع تحميل ملفات مثل :
http://up.top4top.net
أو غيره ..
قم أولا بضغط ملفاتك ببرنامج ضغط مثل winrarأ و winzip وارفعها على مركز التحميل وبعد ذلك ضع هنا الرابط الذي سيعطيك الموقع .
3- بما أنك مستخدم موسفت للمحرك مالداعي للمتكاملة L293 ؟

[البندقدارى]

على فكرة المشكلة الموجودة ان زى ما يكون ال pulse معكوسة يعنى الموتور اول ما باوصل الباور بيشتغل على اقصى سرعة ولما بادوس على المفتاح بتقل السرعة ل 75% ثم 50% فى الضغطة الثانية ثم 25% فى الضغطة الثالثة ثم يتوقف فى الضغطة الرابعة

يعنى عكس البرنامج اللى انا عامله و بشغله على ال proteus

ودة فولدر فيه ملفات الميكروسي + ال proteus simulstion
http://www.4shared.com/rar/WHSZpK8Yce/DC_motor1.html

[البندقدارى]

اقتباس المشاركة الأصلية كتبت بواسطة Logic أخي الكريم 1- راقب خرج PWM (رجل 17 من البيك ) هل ينزل إلى 0 فولت بعد الضغطة الخامسة أم يبقى عليه جهد ما ؟. 2- ممكن تختار موقع تحميل ملفات مثل : http://up.top4top.net أو غيره .. قم أولا بضغط ملفاتك ببرنامج ضغط مثل winrarأ و winzip وارفعها على مركز التحميل وبعد ذلك ضع هنا الرابط الذي سيعطيك الموقع . 3- بما أنك مستخدم موسفت للمحرك مالداعي للمتكاملة L293 ؟

وهل يمكن تنفيذ الدائرة بدون المتكاملة L293 ??

[Logic]

اقتباس المشاركة الأصلية كتبت بواسطة البندقدارى على فكرة المشكلة الموجودة ان زى ما يكون ال pulse معكوسة يعنى الموتور اول ما باوصل الباور بيشتغل على اقصى سرعة ولما بادوس على المفتاح بتقل السرعة ل 75% ثم 50% فى الضغطة الثانية ثم 25% فى الضغطة الثالثة ثم يتوقف فى الضغطة الرابعة يعنى عكس البرنامج اللى انا عامله و بشغله على ال proteus ودة فولدر فيه ملفات الميكروسي + ال proteus simulstion http://www.4shared.com/rar/WHSZpK8Yce/DC_motor1.html

لا .. من خرج البيك غير معكوسة ن لاحظ:

بالنسبة للملف أظن انك عامل المشروع على بروتوس 8 وهو غير منصب عندي حاليا ، لكن مو مشكلة أنا سبق ونفذته على بروتوس 7.10 .
