بحثت في النت عن طريقة صناعة انفيرتر موجة جيبية فوجدت مشروع صغير يعتمد على المعالج PIC16F628A ومبدا عمله هو انتاج موجة مربعة PWM بتردد 10 كيلو هرتز ولكن بتغير زمن النبضة العاملة وعند وضع الفلتر يعطينا موجة جيبية نقية بتردد 50 هرتز

فارجو من لديه فكرة عن هذا الموضوع ان يفيدنا في كيفية كتابة كود هذا البرنامج








http://www.instructables.com/id/Adap...ve-Inverter-1/

[حيدر علاج حسن]

ملف الهيكس موجود في نهاية الصفحة لرابط الدائرة ...

[dds.m.blal]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن ملف الهيكس موجود في نهاية الصفحة لرابط الدائرة ...

اخ حيدر اعرف انه موجود ولكني اريد ان اصنع دارة بمواصفات ووظائف اضافية لذلك احتاج الى كود المصدر

[mohatvnet]

انضر هدا رابط سيفيدك كتيرا http://www.qariya.info/vb/showthread.php?t=103925

بتوفيق

[dds.m.blal]

شكرا اخي الكريم

[zamalkawi]

هل تريد توليد موجة تناظرية أم تريدها موجة بتعديل عرض النبضة؟

[zamalkawi]

وهل تريد تنعيم (أو فلترة) الخرج؟
وفي هذه الحالة ما طبيعة الحمل؟

[waseemahmmad]

أخي الكريم dds.m.blal ... يجب الإنتباه إلى عدة أمور أهمها موضوع التردد أي الكريستالة المستخدمة مع البيك حيث يكون بموجبها كامل العمل كوننا نريد توليد موجة جيبية 50 هيرتز ... تعتمد الفكرة أساساً على توليد عدة نبضات تختلف في الزمن بشكل تدريجي إلى أن تصل إلى القمة أي من صفر إلى خمسة فولت حيث نقوم بتوليد النبضات بزمن متزايد تدريجياً . بمعنى آخر إن المتحكم يعطي خمسة فولت كخرج و هذه الخمسة فولت سنفترضها من صفر إلى خمسة , و يتم العمل على مخرجين من البيك بحيث يولد أحدهما موجة عكسية لموجة الآخر , بالنتيجة يتم إدخال التردد الناتج من كلا المخرجين إلى دائرة ترشيح تردد منخفض حيث تحصل على موجة جيبية نقية بتردد 50 هيرتز , لكن يجب الإنتباه جيداً إلى تردد الكريستالة المستخدمة حتى تحصل على التردد المطلوب تماماً , تقبل مروري بود و دمتم سالمين .

هنا شكل الموجة المتولدة قبل إدخالها إلى دائرة المرشح



و هنا شكل الموجة النهائية بعد ترشيحها

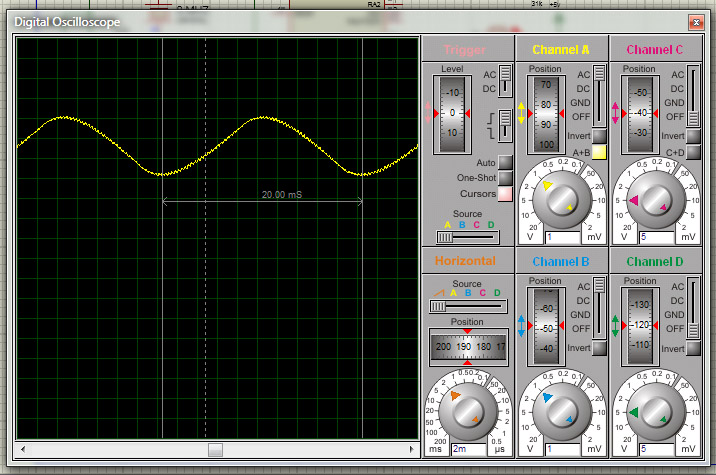

لاحظ هنا زمن النبضة الناتجة و هو 20 ميللي ثانية أي ما يعادل 50 هيرتز تماماً



كما أرى فأنت من سوريا ... إذا كنت من دمشق يمكنك التواصل معي بشكل مباشر .
