[حسن هادي محمود]

السلام عليكم

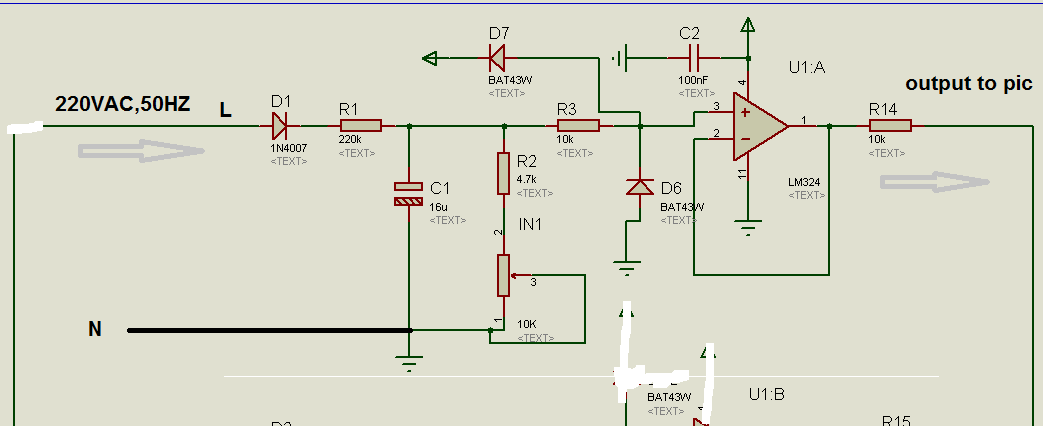

الحساس التالي مفروض يقيس جهد حيث يتم تخفيض جهد ثم يتم أحتساب الجهد



مشكله هنا N سوف يتم ربطه مع الارضي للمايكروكنترولر فهل يوجد هناك تأثير سلبي على عمل البيك ام لا

بصراحه قمت بتصميم هذا البورد ليقرأ 4 حساسات جهد
http://up.top4top.net/downloadf-top4...0b891-rar.html

فهل يوجد خطأ ما لاني لم أجربه عملي بعد

تحياتي

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم الحساس التالي مفروض يقيس جهد حيث يتم تخفيض جهد ثم يتم أحتساب الجهد مشكله هنا N سوف يتم ربطه مع الارضي للمايكروكنترولر فهل يوجد هناك تأثير سلبي على عمل البيك ام لا بصراحه قمت بتصميم هذا البورد ليقرأ 4 حساسات جهد http://up.top4top.net/downloadf-top4...0b891-rar.html فهل يوجد خطأ ما لاني لم أجربه عملي بعد تحياتي

السلام عليكم
لايؤثر أطلاقاً انا عملت اكثر من دائرة بنفس الربط ولاكن أخي حسن المقاومة R1 انا أربطها 270 كيلواوم وما فائدة مكبر العمليات بهذه الدائرة
وفي شغلة ثانية انت أخي حسن مولع بربط ابوتوكبلر لماذا لاتستخدم الاوبتوكبلر

[daoud]

السلام عليكم و رحمة الله تعالى وبركاته

تحياتى و تقديري للمهندسين العزيزين

سعيد ان اشارككما افكاركم ان سمحتم لي بذلك



بالنسبة لوصل الحيادي n بارضي سالب الدارة الالكترونية لا يؤثر

بل من الواجب وصله حين المراد من الدائرة ان تقارن بين جهدين احدهما
موصو ل الى التيار العام 220 ...يجب اثناء توصيل الدارة ان نتأكد من ان الحيادي
هو موصول بالارضى و الطور موصول عبر الديود و المقاومة لمدخل المقارن
لتجنب الصعق الكهربائي عند لمس ارضي الدايرة

واذا حتى لو تم توصيل الطور بالارضى بالغلط او بالصدفة فالدايرة تعمل بدون
ايه مشاكل فقط يجب الانتباه لسريان التيار فى كل الدايرة

لكن ما اثار انتباهي و فضولي :

ربط المقارن بهاته الطريقة و خاصة ربط الخرج بالمدخل 2 مباشرة بدون مقاومة مثلا
فى هذه الحالة انت تجبر المقارن ان يكون مخرجه يساوي سالب الدارة (v-12)
الذي نطلق عليهفى الغالب 0منطقى

تعليقى ليس بالضرورة ان يكون صحيح لكن اعتقد ان كان اقول ان كان
المراد من الدايرة تصميم مقارن يكشف التغير فى التيار العام

فقد يكون نجاح الدايرة و تشغيلها ضعيفا


ممكن استعمال محول 24 او حتى 36 فولت مثلا بدون اية دائرة تنضيم جهد
و يتم توصيله بالمدخل اللاعكس رقم 3 اذا اردنا مقارنة الجهد مع تجنب ملامسة
او توصيل اي طرف منه بارضي الدايرة

[حيدر علاج حسن]

لماذا لا تستخدم دائرة مكثف سيراميكي مثل دوائر مجهز القدرة بدون محول ؟؟

[mounir.rouabah]

اقتباس المشاركة الأصلية كتبت بواسطة assed السلام عليكم لايؤثر أطلاقاً انا عملت اكثر من دائرة بنفس الربط ولاكن أخي حسن المقاومة R1 انا أربطها 270 كيلواوم وما فائدة مكبر العمليات بهذه الدائرة وفي شغلة ثانية انت أخي حسن مولع بربط ابوتوكبلر لماذا لاتستخدم الاوبتوكبلر

السلام عليكم .. تحياتي

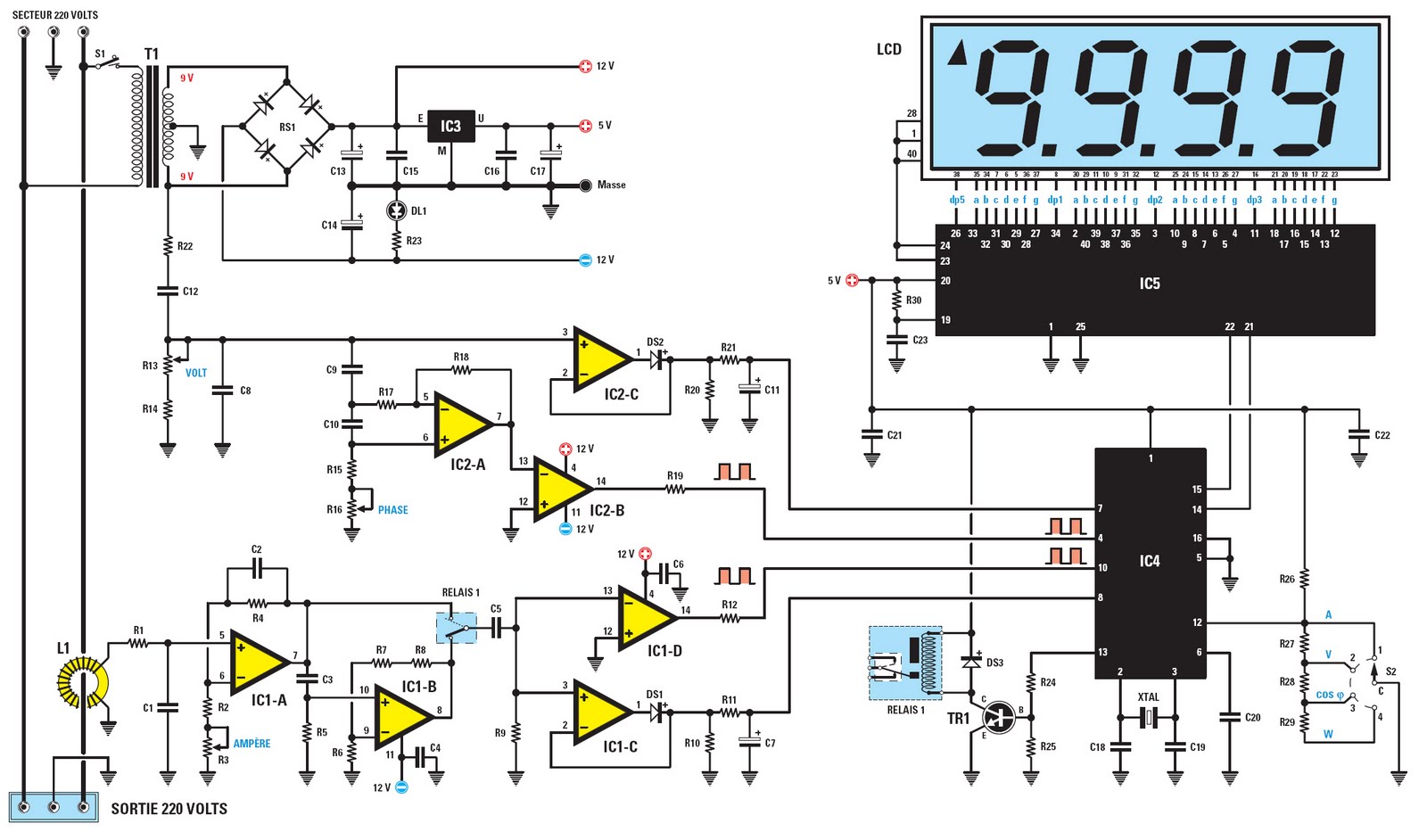

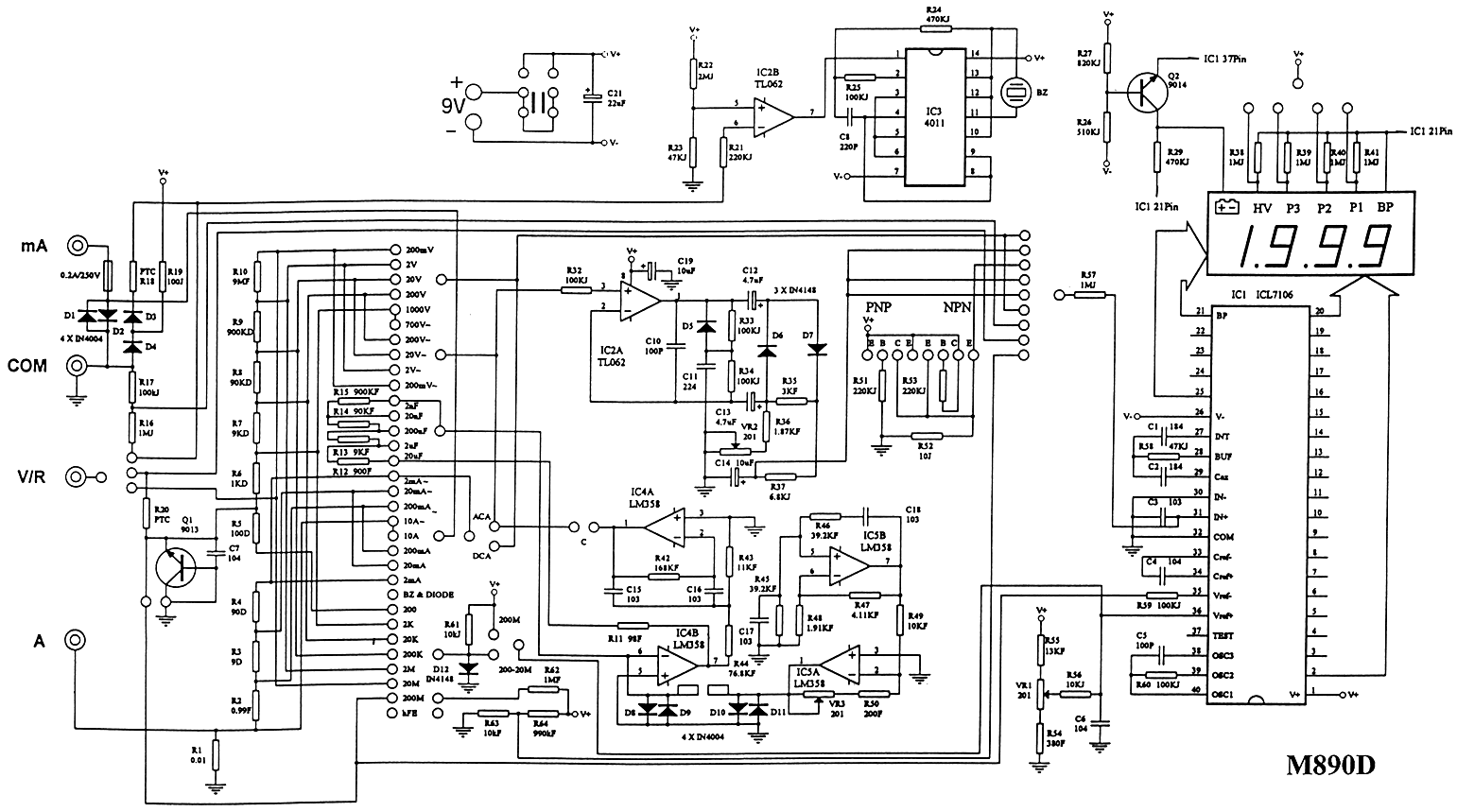

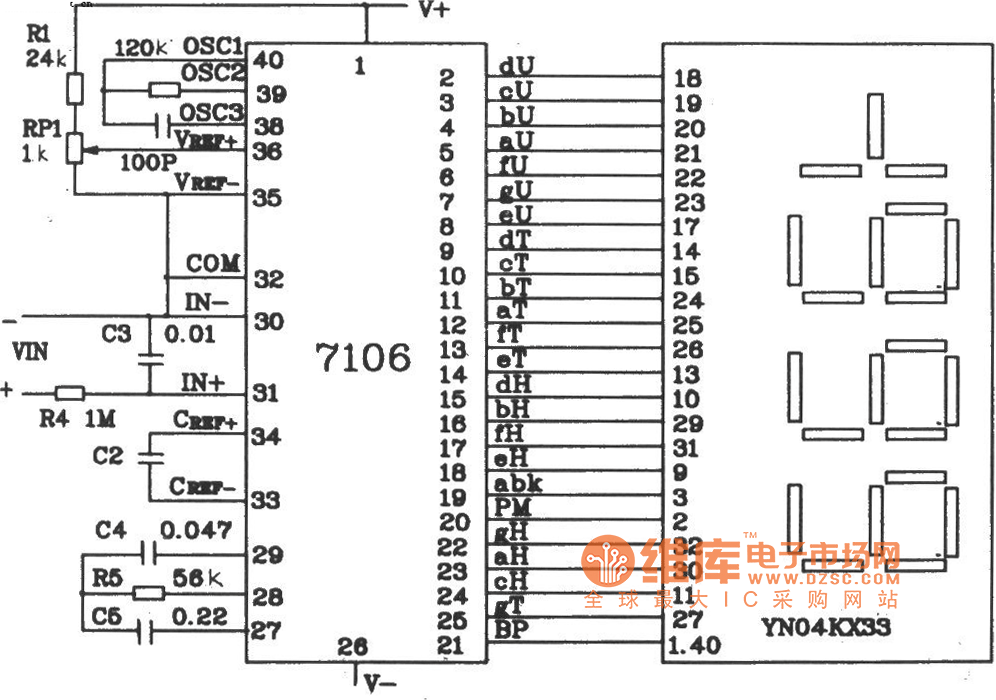

هو لا يؤثر لا ن أجهزة القياس مصنوعة بهذه الطريقة N مربوط مباشرة مع مدخل ADC



... لكن هناك ملا حظة هو أن الجهاز مغلق تماما وحمي من الذبذبات التي تكون موجود عادة في خط توتر 220
... مضخم العمليات يستعمل للعزل عادة ويستعمل لتحويل التوتر الى قيمة مناسبة مابين 0 الى 5 فولط للADC



... بالنسبة للابتوكوبلر هذه الطريقة مستعملة في تغذية Decoupage
لكن نظريا هو يستعمل للقيمة الرقمية 0 1 اما بالنسبة للنالوجيك أنا اسأل الاخ ASSED اذا كان قام بتجربته على النضام التماثلي لاني لم اجربه فعليا
أما بالنسبة للعزل ففي راي المتواضع هم يستعملون العزل بالمحولات الكهربائية


وشكرا لك

[حسن هادي محمود]

السلام عليكم
شكرا لجميع الاخوه
بالنسبه للتصميم اخذت الفكره من هذا التصميم لشركه mikroe
http://www.mikroe.com/downloads/get/...anual_v100.pdf

فوائد هي
1- يعمل مكبر العمليات ك BUFFER لان VO=Vin حيث الكسب=1
2- يحد مكبر العمليات من زياده الجهد عن 5 فولت لان مستحيل يعطي مكبر العمليات الجهد اكثر من VCC
3- جهد الذي يدخل للمكبر العمليات هو DC

ملاحظه// مو شرط الاعتماد على قيم مقاومات موجوده في التصميم

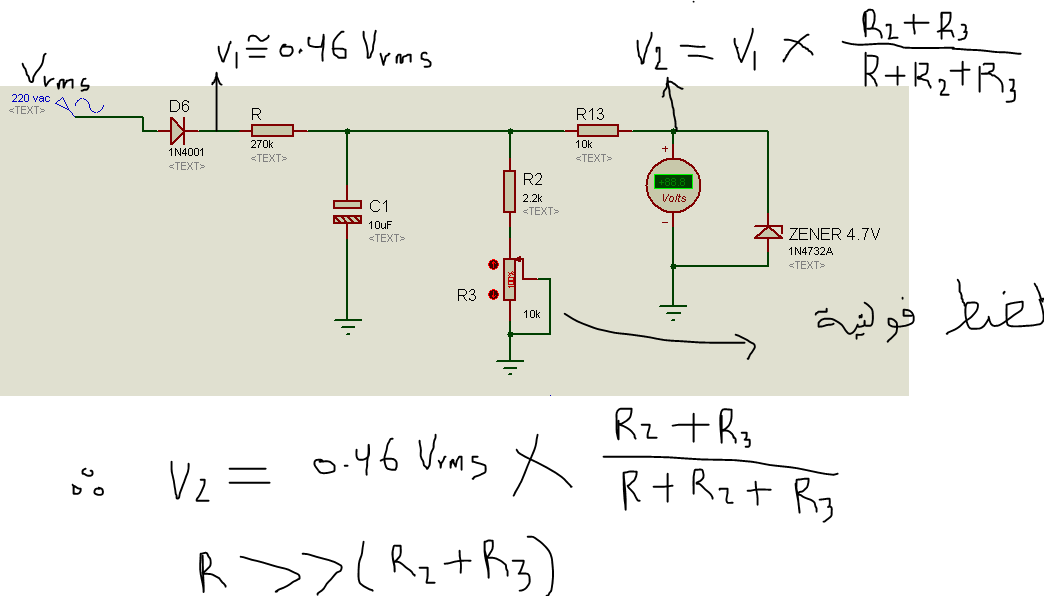

وهذه حسابات العمليه للحساس


تحياتي

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن لماذا لا تستخدم دائرة مكثف سيراميكي مثل دوائر مجهز القدرة بدون محول ؟؟

السلام عليكم

لان جهد يتغير بسرعه وهو غير ثابت يعتمد على حمل وبتالي لانستطيع ادخاله الى مكبر العمليات لان ممكن سبب تلفه

ولكن الحساس الذي ارفقته في مشاركه هو موجود في منظمات الجهد والاجهزه الحمايه الالكهربائيه
تحياتي

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة mounir.rouabah السلام عليكم .. تحياتي هو لا يؤثر لا ن أجهزة القياس مصنوعة بهذه الطريقة N مربوط مباشرة مع مدخل ADC ... لكن هناك ملا حظة هو أن الجهاز مغلق تماما وحمي من الذبذبات التي تكون موجود عادة في خط توتر 220 ... مضخم العمليات يستعمل للعزل عادة ويستعمل لتحويل التوتر الى قيمة مناسبة مابين 0 الى 5 فولط للADC ... بالنسبة للابتوكوبلر هذه الطريقة مستعملة في تغذية Decoupage لكن نظريا هو يستعمل للقيمة الرقمية 0 1 اما بالنسبة للنالوجيك أنا اسأل الاخ ASSED اذا كان قام بتجربته على النضام التماثلي لاني لم اجربه فعليا أما بالنسبة للعزل ففي راي المتواضع هم يستعملون العزل بالمحولات الكهربائية وشكرا لك

السلام عليكم
مشكله أخي عند استعمال اكثر من حساس في مشروع معناها زياده في عدد محولات
ولكن عمليا رأيكم في محله ولكن محولات يجب ان تكون صغيره الحجم

شكرا لكم
