السلام عليكم
هذا الموضوع يتكلم عن كيفية التحكم بمحرك قارئ الأقراص الليزرية باستعمال الميكروكنترولر PIC16F877A. هذا النوع من المحركات نجده خاصة في الطائرات المسيرة الصغيرة وخفيفة الوزن وهذه الطائرات خاصة بالهوات.
هذا المحرك هو 3 phase bldc motor ويحتوي على ثلاث حساسات لمعرفة موضع المحرك ومن ثم تشغيل قطبين فقط من الاقطاب الثلاث الموجودة في المحرك.
مدونة المشروع:
http://elecnote.blogspot.com

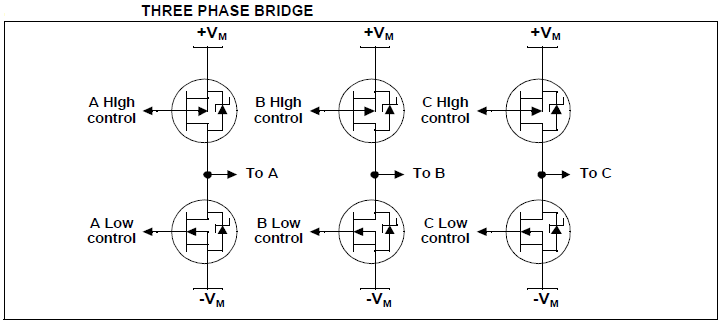

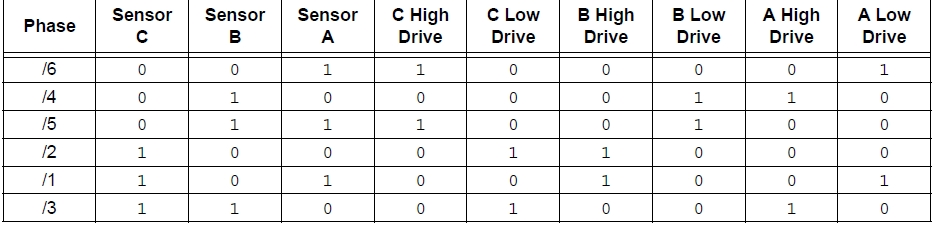

يقوم المتحكم اولا بتحسس موضع المحرك ثم يرسل الاشارات اللازمة للموسفيتات الستة التي ترسل التيار الكهربائي لأقطاب المحرك الثلاثة. الصور التوضيحية تبين أكثر:
الكود موجود في المدونة وهو مكتوب بواسطة الميكروسي.
فيديو توضيحي للتجربة في ارض الواقع:
http://youtu.be/qv2rdcNy5SQ







الموضوع سهل ولا يستحق الا بعض التركيز اخواني
