[سعيد قادر]

السلام عليكم

هذا الكود كتبه احد الاخوة وهو كود عداد يعد النبضات القادمة من مولد النبضات فى برنامج بروتس وسوالى هو ماذا اضيف فى الكود لكى اجعلة frequency meter اى يقرء التردد ؟؟
وشكرا لكم

الكود

// LCD module connections
sbit LCD_RS at RB2_bit;
sbit LCD_EN at RB3_bit;
sbit LCD_D4 at RB4_bit;
sbit LCD_D5 at RB5_bit;
sbit LCD_D6 at RB6_bit;
sbit LCD_D7 at RB7_bit;

sbit LCD_RS_Direction at TRISB2_bit;
sbit LCD_EN_Direction at TRISB3_bit;
sbit LCD_D4_Direction at TRISB4_bit;
sbit LCD_D5_Direction at TRISB5_bit;
sbit LCD_D6_Direction at TRISB6_bit;
sbit LCD_D7_Direction at TRISB7_bit;
// End LCD module connections


unsigned short Overflow_Number=0; //stores timer0 overflow numbers
unsigned int  counter=0; //stores counter value
char counter_txt[11]; //stores counter value converted to string




//initiallizations
void _init()
{
  //initiallize LCD
  lcd_init();
  Lcd_Cmd(_LCD_CURSOR_OFF);
  Lcd_Cmd(_LCD_CLEAR);


  //pin B0 (LED) as output
  trisb.b0=0;
  portb.b0=0;

  trisa.b4 = 1; // pin A4(T0CKI) as input

  //OPTION_REG REGISTER
  OPTION_REG.T0CS = 1; //Transition on RA4/T0CKI pin
  OPTION_REG.T0SE = 1; //Increment on high-to-low transition on RA4/T0CKI pin

  //INTCON REGISTER
  intcon.b5=1; //timer0 overflow interrupt
  intcon.b6=1;  //Enables all unmasked peripheral interrupts
  intcon.b7=1;   //enable global interrupt

  tmr0=0; //timer0 initial value
}

//ISR
void interrupt()
{
 if(intcon.b2==1) //if timer0 is overlfowed
 {
   intcon.b2=0; //reset timer0 interrrupt flag
   Overflow_Number++; //icrement every timer0 overflow(256)

   if(Overflow_Number==255)
   {
     portb.b0 = 1;
   }
 }

}


void main()
{
   _init(); //initiallizations

    for(;;)
    {
      counter = ( Overflow_Number * 256 ) + tmr0; //get counter value from timer0
      WordToStr(counter, counter_txt); //convert counter value to string
      lcd_out(2,1, counter_txt);   //display counter value
    }
}

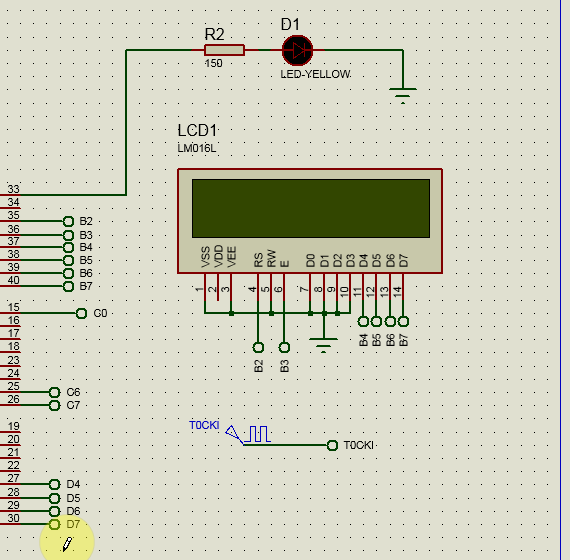

[IMG][/IMG]

الملفات

تــــــــــحميل

[سعيد قادر]

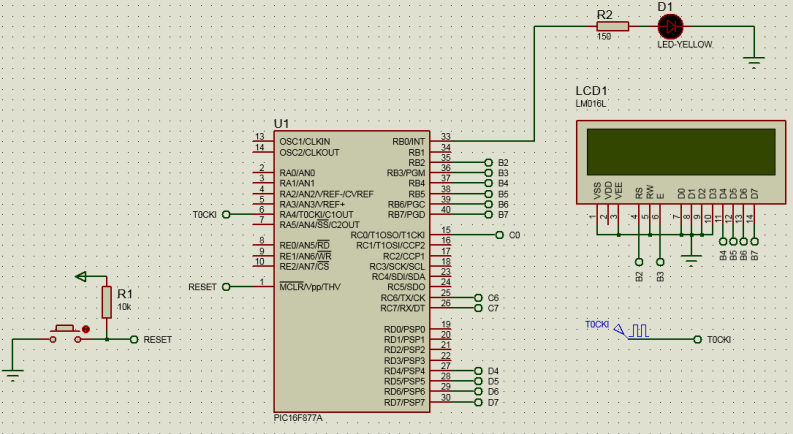

[IMG][/IMG]

[حيدر علاج حسن]

هذا كود بسيط جدا
http://arabsh.com/files/0c3041436df2/hz-meter-rar.html

[assed]

السلام عليكم
عداد النبضات يختلف عن عداد التذبذب او الفركونسي فعداد النبضات مستمر بالعد اما عداد التذبذب فهوة لقياس تردّد (( يجب إحصاء عدد المرّات التي تتكرّر بها الظاهرة في فترة زمنية، ومن ثم القسمة على مدّة هذه الفترة.))

[سعيد قادر]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن هذا كود بسيط جدا http://arabsh.com/files/0c3041436df2/hz-meter-rar.html

شكرا لك اخى حيدر فعلا هو كود سهل

اقتباس المشاركة الأصلية كتبت بواسطة assed السلام عليكم عداد النبضات يختلف عن عداد التذبذب او الفركونسي فعداد النبضات مستمر بالعد اما عداد التذبذب فهوة لقياس تردّد (( يجب إحصاء عدد المرّات التي تتكرّر بها الظاهرة في فترة زمنية، ومن ثم القسمة على مدّة هذه الفترة.))

شكرا لك

[سعيد قادر]

شكرا لك مهندس حيدر اخيرا وجدت الحل اضفت هذا الكود واشتغل تمام

Overflow_Number=0;tmr0=0;

طبعا هذا السطر داخل جملة فور مع اضافة تاخير زمنى لمدة ثانية

    for(;;)
    { delay_ms(1000);
      counter = ( Overflow_Number * 256 ) + tmr0; //get counter value from timer0
      WordToStr(counter, counter_txt); //convert counter value to string
      lcd_out(2,1, counter_txt);   //display counter value
      Overflow_Number=0;tmr0=0;
    }

[سعيد قادر]

[

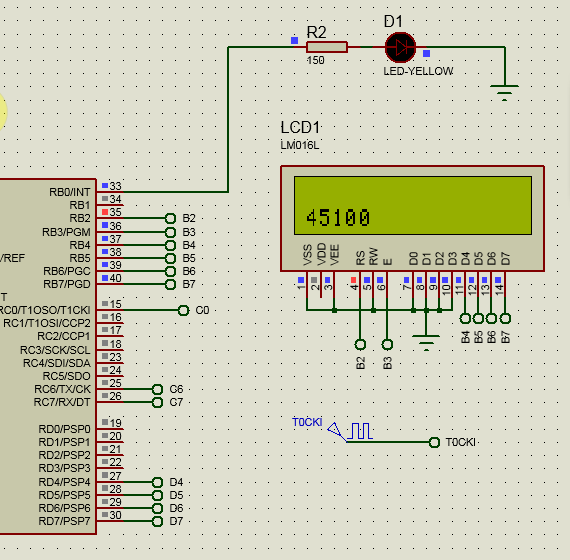

[IMG][/IMG]

[nader_bhs]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن هذا كود بسيط جدا http://arabsh.com/files/0c3041436df2/hz-meter-rar.html

السلام عليكم ،
حياكم الله استاذنا حيدر
لقد اطلعت على الكود الذي نزلته لكن هناك بعض الأسطر لم اتمكن من فهمها

void interrupt()
{
x++;
intcon.f1=0;
}

و

intcon=0b10010000;

أردت أن أغير المايكروكنترولر ب-18f4331 ، غيرت في البروجكت على MikroC PRO وغيرت في ال-ISIS لكن ال-simulation لا تعمل ،
هذا رابط ب-PIC18F4331
من هنا

أرجو منكم توضيح الكود و أرجو المساعدة على تغيير المايكروكنترولر ب-18f4331

بارك الله فيكم
