[assed]

السلام عليكم
ماهوة الفرق بين مسجلة ازاحة 74HC595 و 74HC146 وأيهما أفضل .
لاحظت انا ان مسجلة 74HC164 بتصميم البورد اسهل من ال 74HC595
ولاكن اريد ان اعرف هل يوجد فرق بالعمل

[حيدر علاج حسن]

ا عتقد لا يوجد فرق

[ناصراحمد2]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن ا عتقد لا يوجد فرق

السلام عليكم ورحمة الله وبركاتة
كل عام وانتم بخير جميعا
وتحية شكر وتقدير لاستاذى وصديقى الغالى مهندس حيدر علاج
اعتزر عن تغيبى الفترة السابقة بسبب عدم تفر الانترنت عندى
======================
بالنسبة للاستفسار فهو فعلا مثل ماقال استاى مهندس حيدر تقريبا لا فرق
ماعدا عن ====الامساك=====
ويسمى ====لاتش======
وهذة ميزة يمتاز بها مسجل 595 عن 164
وهذة الميزة تجعلك تتحكم فى اخراج الداتا فى وقت تحددة كما تريد
بمعنى استخدام ال3 بنات اولهم للتوقيت والثانى للداتا والثالث للاخراج
اما فى 164 فقط التوقيت والداتا .
بالتوفيق ان شاء الله

[mounir.rouabah]

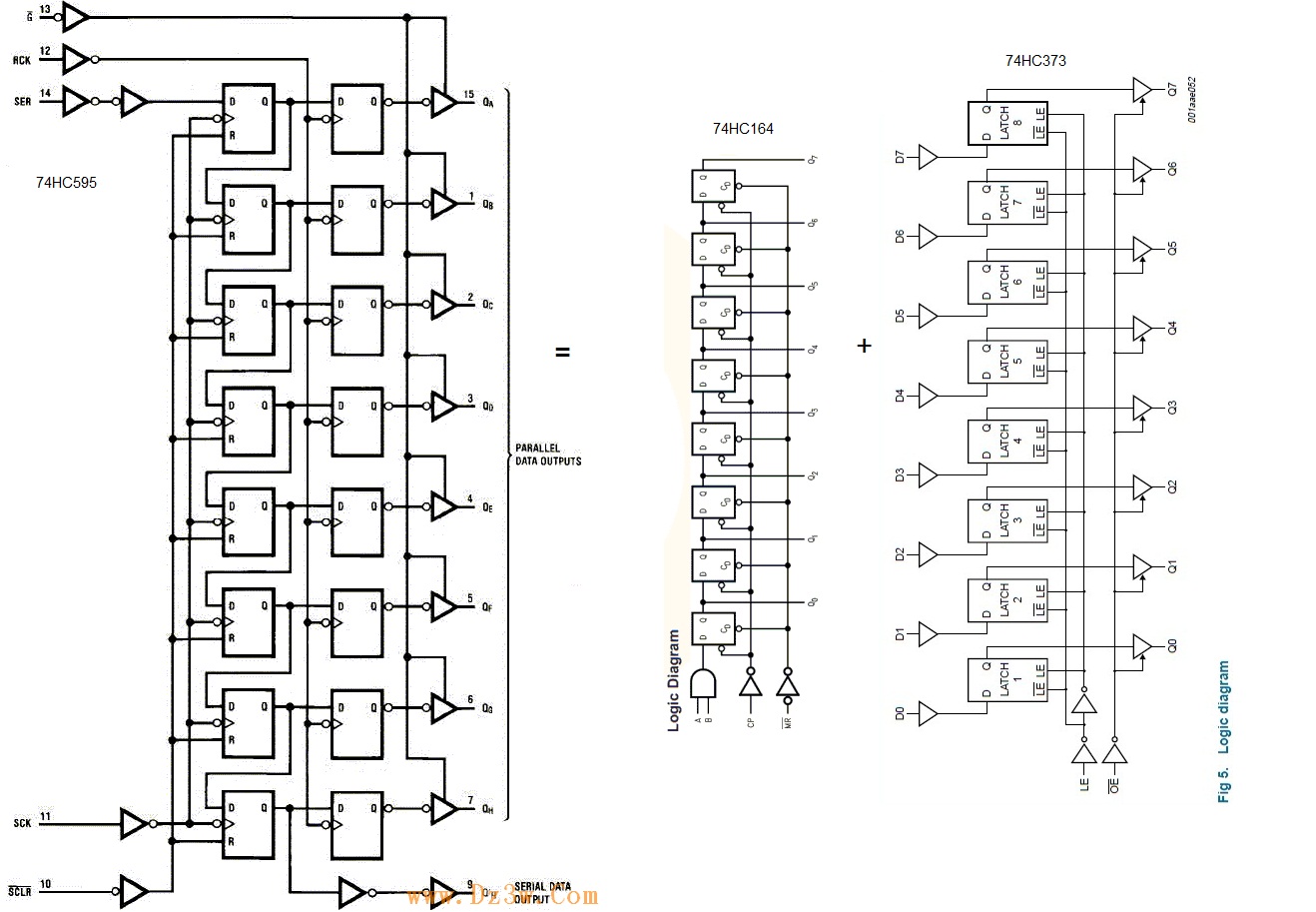

الفرق بينهما أن 74HC595 هي عبارة عن مسجلة ازاحة 74HC164 + 74HC373
يعني هي مجموع مسجلتان أحدهما تسلسلي توازي وأخرى تفرعي تفرعي.

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن ا عتقد لا يوجد فرق

اقتباس المشاركة الأصلية كتبت بواسطة ناصراحمد2 السلام عليكم ورحمة الله وبركاتة كل عام وانتم بخير جميعا وتحية شكر وتقدير لاستاذى وصديقى الغالى مهندس حيدر علاج اعتزر عن تغيبى الفترة السابقة بسبب عدم تفر الانترنت عندى ====================== بالنسبة للاستفسار فهو فعلا مثل ماقال استاى مهندس حيدر تقريبا لا فرق ماعدا عن ====الامساك===== ويسمى ====لاتش====== وهذة ميزة يمتاز بها مسجل 595 عن 164 وهذة الميزة تجعلك تتحكم فى اخراج الداتا فى وقت تحددة كما تريد بمعنى استخدام ال3 بنات اولهم للتوقيت والثانى للداتا والثالث للاخراج اما فى 164 فقط التوقيت والداتا . بالتوفيق ان شاء الله

اقتباس المشاركة الأصلية كتبت بواسطة mounir.rouabah الفرق بينهما أن 74HC595 هي عبارة عن مسجلة ازاحة 74HC164 + 74HC373 يعني هي مجموع مسجلتان أحدهما تسلسلي توازي وأخرى تفرعي تفرعي.

السلام عليكم
شكراً على مروركم أحبائي . من خلال تعليقاتكم هل بالامكان ان استخدم متكاملة 74HC164 لكي تعرض على شاشة عرض سباعية .18 قطعة دون قصور لان الربط لها اسهل من المتكاملة 74HC595 . في رسم البورد

[mounir.rouabah]

نعم بالطبع
الصينيون في جميع مخططاتهم لسباعية الاضهار اللد يستعملون 74HC164
ويستعملونها أكثر من 595 هذا على حسب ما مر علي من منتجاتهم.
فهم يستعملونها في الساعات وجدول أو قات الصلاة وفي حاسبات النقود ... الخ مما رايت

[assed]

اقتباس المشاركة الأصلية كتبت بواسطة mounir.rouabah نعم بالطبع الصينيون في جميع مخططاتهم لسباعية الاضهار اللد يستعملون 74HC164 ويستعملونها أكثر من 595 هذا على حسب ما مر علي من منتجاتهم. فهم يستعملونها في الساعات وجدول أو قات الصلاة وفي حاسبات النقود ... الخ مما رايت

وعليكم السلام أخي منير اذاً سوف اتوكل على الله وأصمم البورد . ولاكن في شغلة ثانية المتكاملة 74HC595 لها 9 خرج منها 8 متتالي والتاسع نقل ديتا الى المتكاملة التي تليها . اما المتكاملة 74HC164 لها 8 مخارج فقط والثامن بيعرض على السفن سكمنت وبنفس الوقت بيزود المتكاملة التي تليها !! هل يؤثر هذا على زمن الخرج. رمشة قد تلاحظه العين .

[assed]

مع العلم انا استخدم 18 عارضة سباعية !!
