[alaaein]

السلام عليكم
منذ فترة وانا اعمل فى مجال خدمات الطاقة الشمسية ولكنى لم اقوم بتجميع الواح من قبل وعندما سمحت لى الفرصة والوقت قمت بتجميع كمية من الالواح الكبيرة ووجدت ان الافضل هو تجزئة اللوح الى جزئين وذلك للأسباب الاتية فمثلا كما سنرى فى خطوات تجميع لوح بقدرة 65 وات أننى قد جمعته فى لوحين قدرة كلا منهما 32.5 وات( 18 خلية ) وميزة ذلك هو
1- اصبح مساحة زجاج اللوح حوالى 50 * 50 سم على لوحين بعد ان كان 50 * 100 سم
2- 50 * 50 سم هى مساحة صغيرة للزجاج تجعلة صلب ومقاوم للصدمات بدرجة اكبر
3- نظرا لصغر المساحة تستطيع استخدام زجاج ذو سمك أقل وهذا يوفر فى التكلفة والوزن
4- اللوح الواحد يعطى حوالى 10.2 فولت وهذا الجهد يمكنك من شحن بطارية 6 أو 9 فولت
5- يمكنك توصيل لوحين على التوالى من الخارج للحصول على قدرة 65 فولت / وحوالى 20.5 فولت وهذا يمكنك من شحن بطارية 12 فولت
6- اللوح الصغير مناسب جدا لمشاريع طلبة كليات الهندسة ومن يريدون عمل تجارب على استخدامات الطاقة الشمسية
7- كسر او تلف لوح واحد يقلل الخسارة الى النصف
8- توصيل لوحين على التوالى يمكنك من الحصول على جهد حوالى +10.2 / 0 / -10.2 فولت وهذا يمكنك من تشغيل الدوائر الالكترونية والاجهزة التى تحتاج الى جهود موجبة وسالبة فى نفس الوقت
9- ايضا يمكن توصيل اللوحين على التوازى للحصول على جهد 10.2 فولت وشدة تيار تصل الى 7.2امبير
10- السعر مناسب جدا وأقل سعر بالسوق علاوة على ان الخلايا المصنوع منها الالواح صناعة أمريكى ويوجد شهادات المنشأ والافراج الجمركى
11- كما يوجد ايضا الواح بمقاسات مختلفة وايضا قدرات مختلفة
12- أترككم مع الصور والفيديوهات



الصورة الاولى


الصورة الثانية


الصورة الثالثة


الصورة الرابعة


الصورة الخامسة



الصورة السادسة



الصورة السابعة



الصورة الثامنة




الصورة التاسعة






http://im72.gulfup.com/XomrSU.jpg

http://www.gulfup.com/?31ETnU




دمتم بخير

[alaaein]

[B][COLOR="DarkRed"]عفوا حدث خطأ فى ترتيب وضع الصور وهى كالتالى

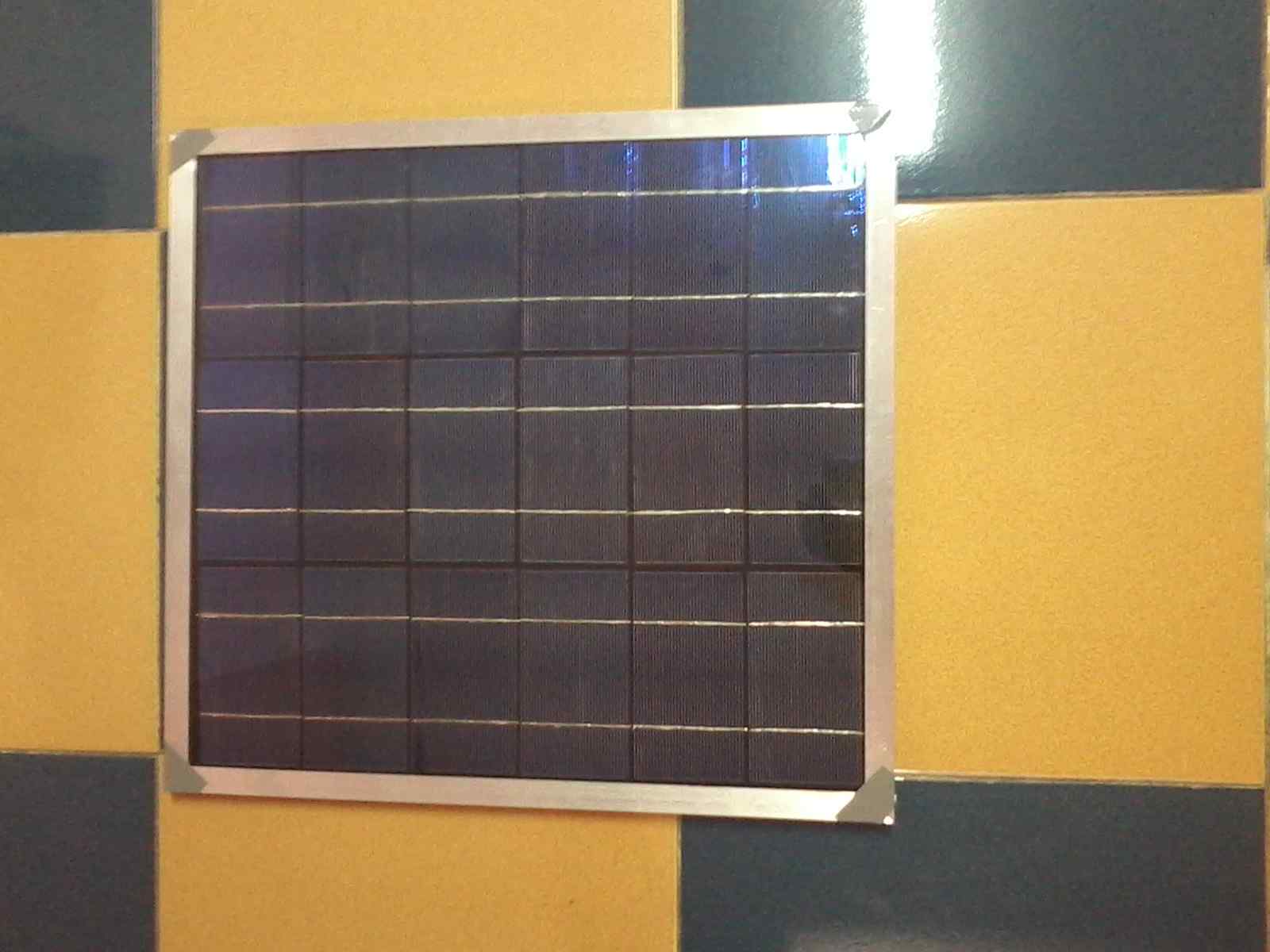

الصورة التاسعة هى اللوح بعد التجميع ومساحتة حوالى 50 * 50 سم ويخرج حوالى 10.2 فولت / 3.6 امبير / 32.5 وات

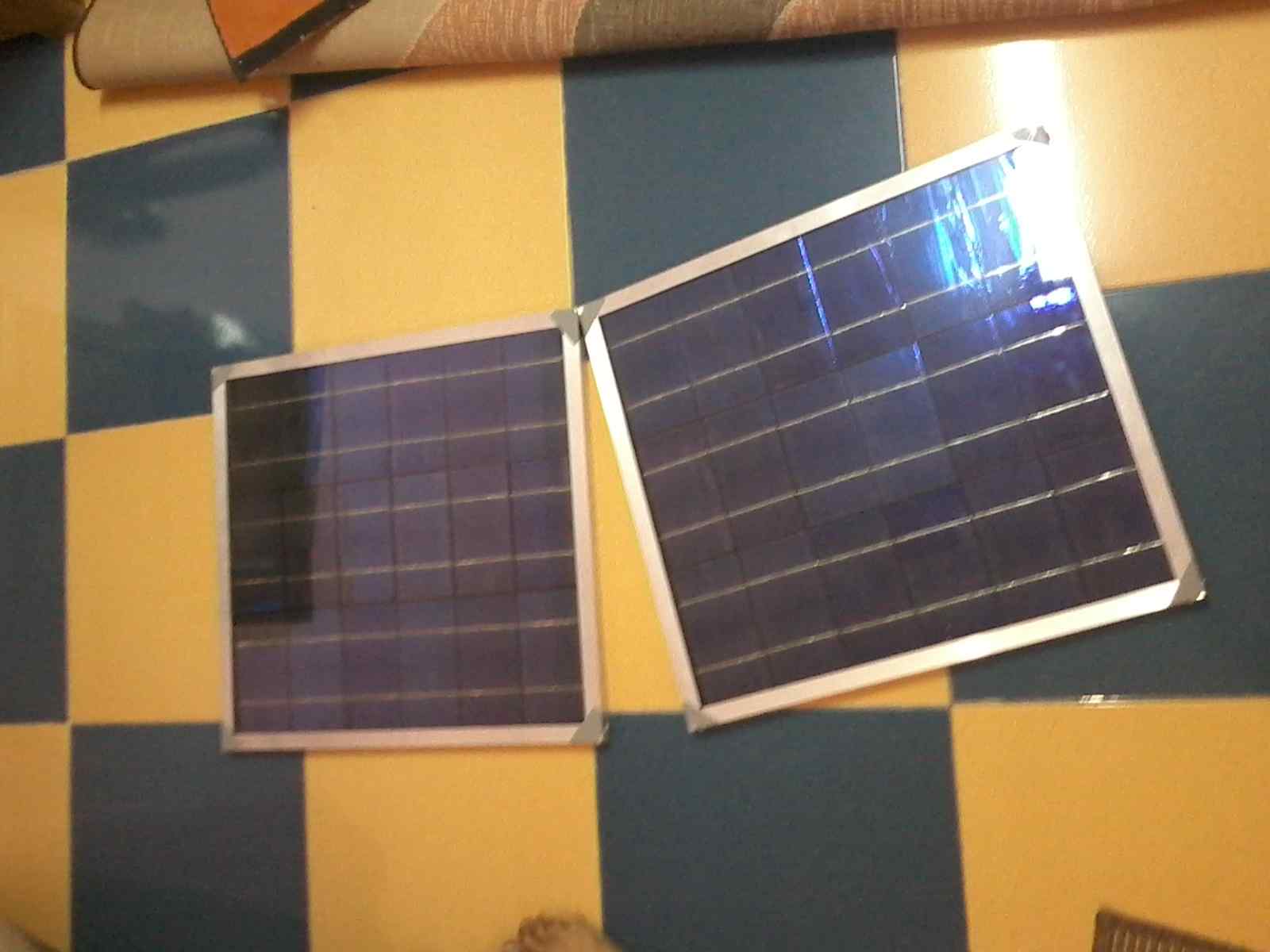

الصورة الثامنة توضح وضع قطعتى اللوح فى وضع منفصل

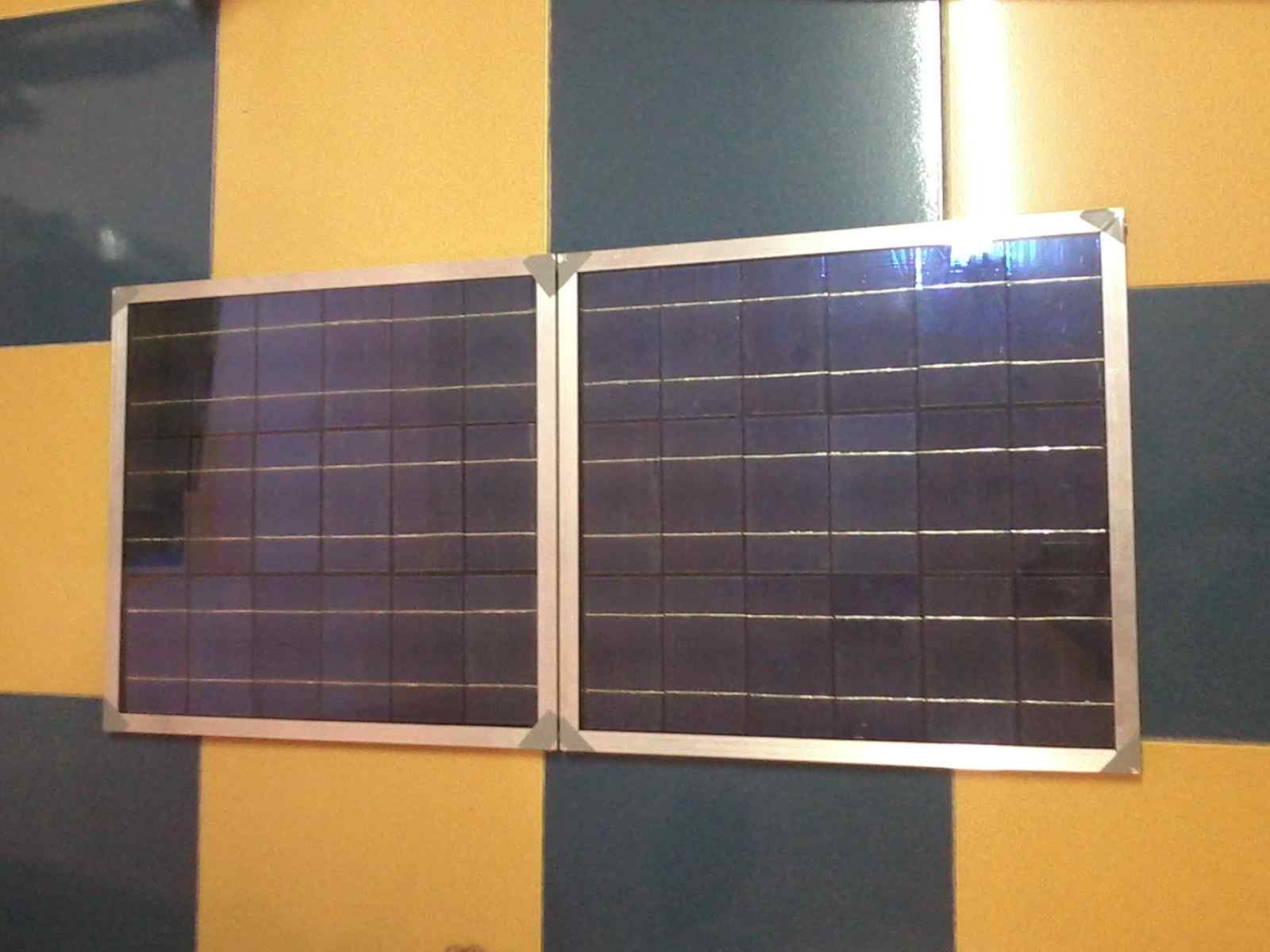

الصورة السابعة توضح اللوح وهو مكون من قطعتين ملتصقتين قدرتة 65 وات / 3.6 امبير / 18.5 فولت

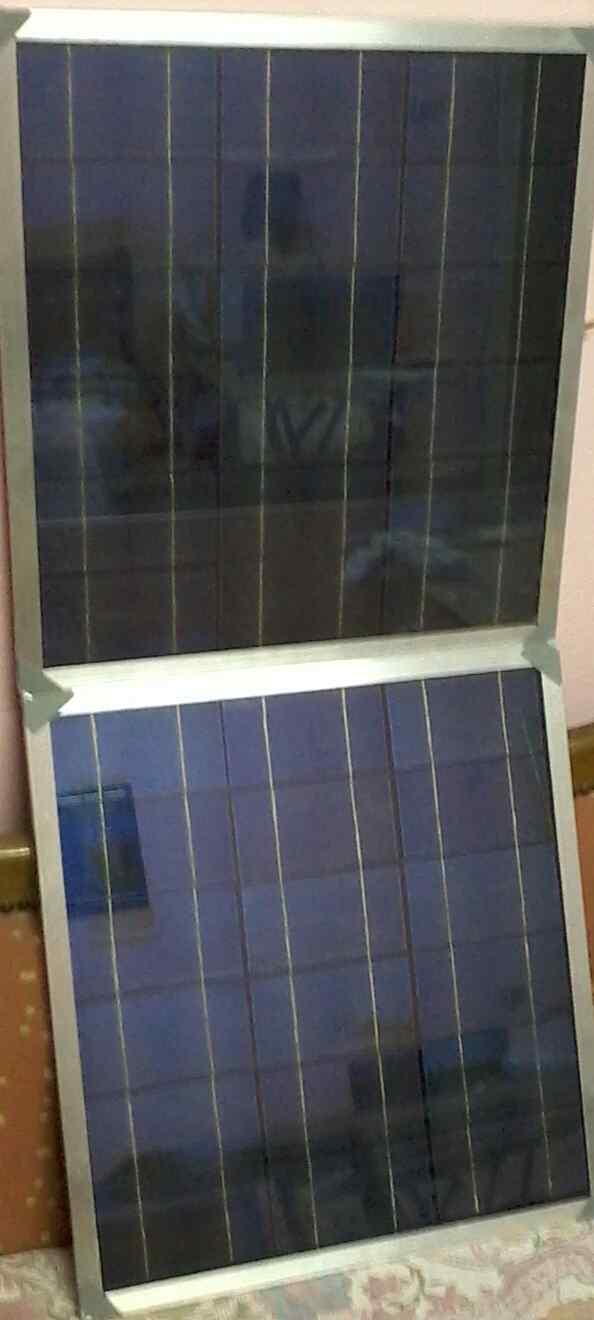

الصورة السادسة اللوح فى وضع زاوية

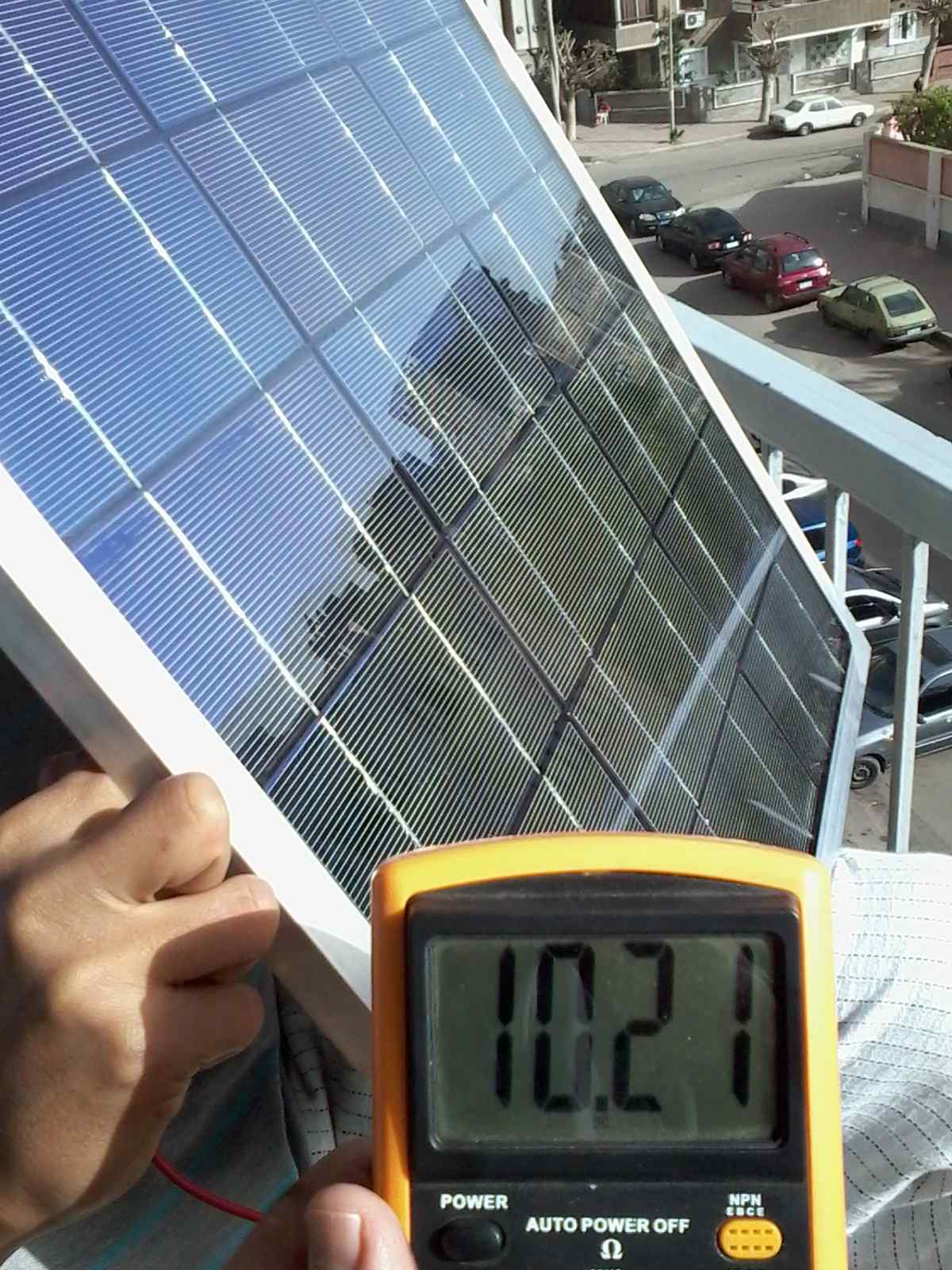

الصورة الخامسة توضح نصف اللوح ( قطعة واحدة ) عند قياس جهده ويبلغ 10.2 فولت عند عدم التحميل

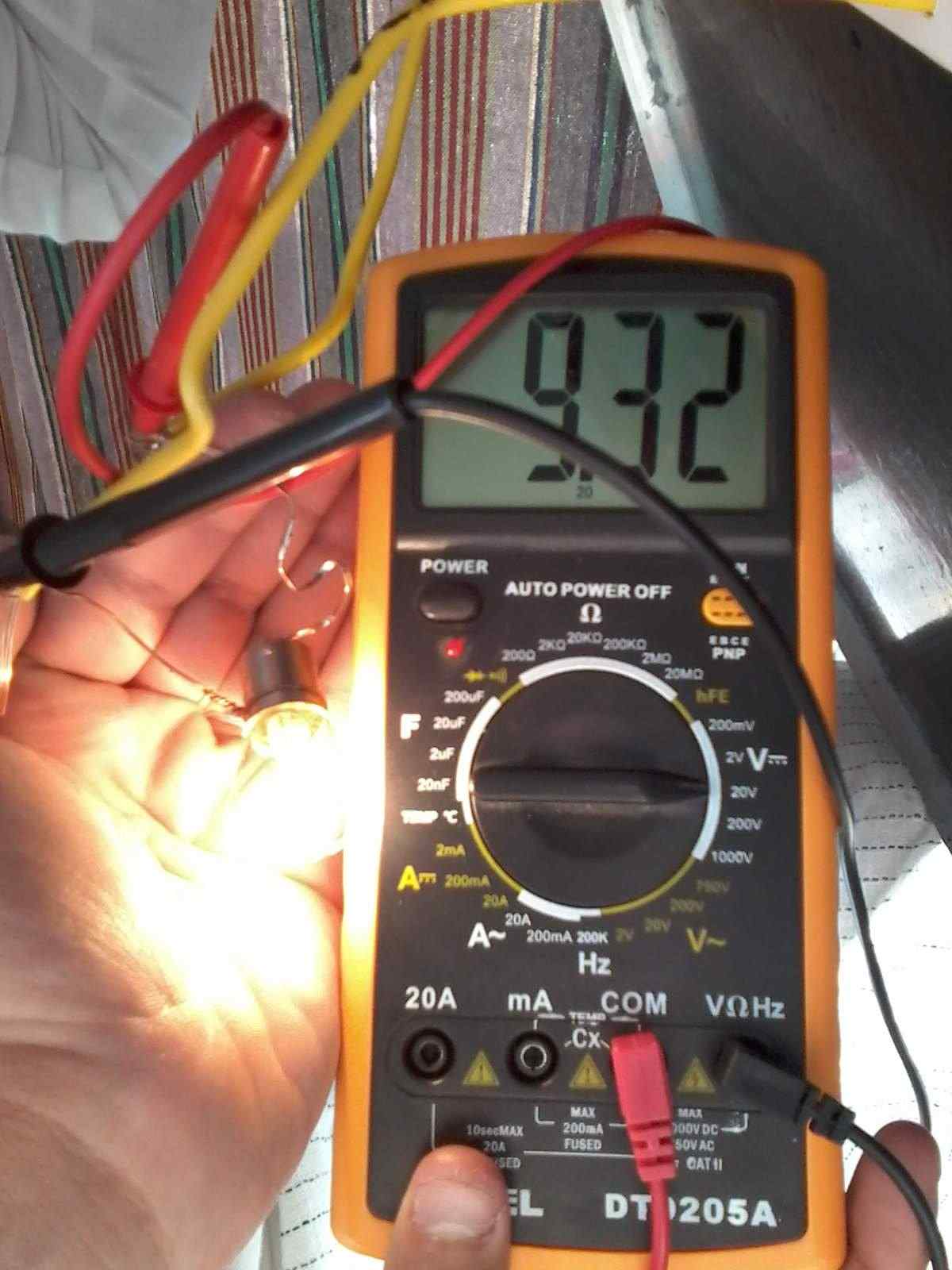

الصورة الرابعة والثالثة توضح قياس جهد اللوح فى حالة التحميل ويبلغ 9.32 فولت مع ان الحمل هنا هو لمبة سيارة 12 فولت ولكن كما تروا فانها فى حالة اضاءة قوية وهذا هو وضع الشحن

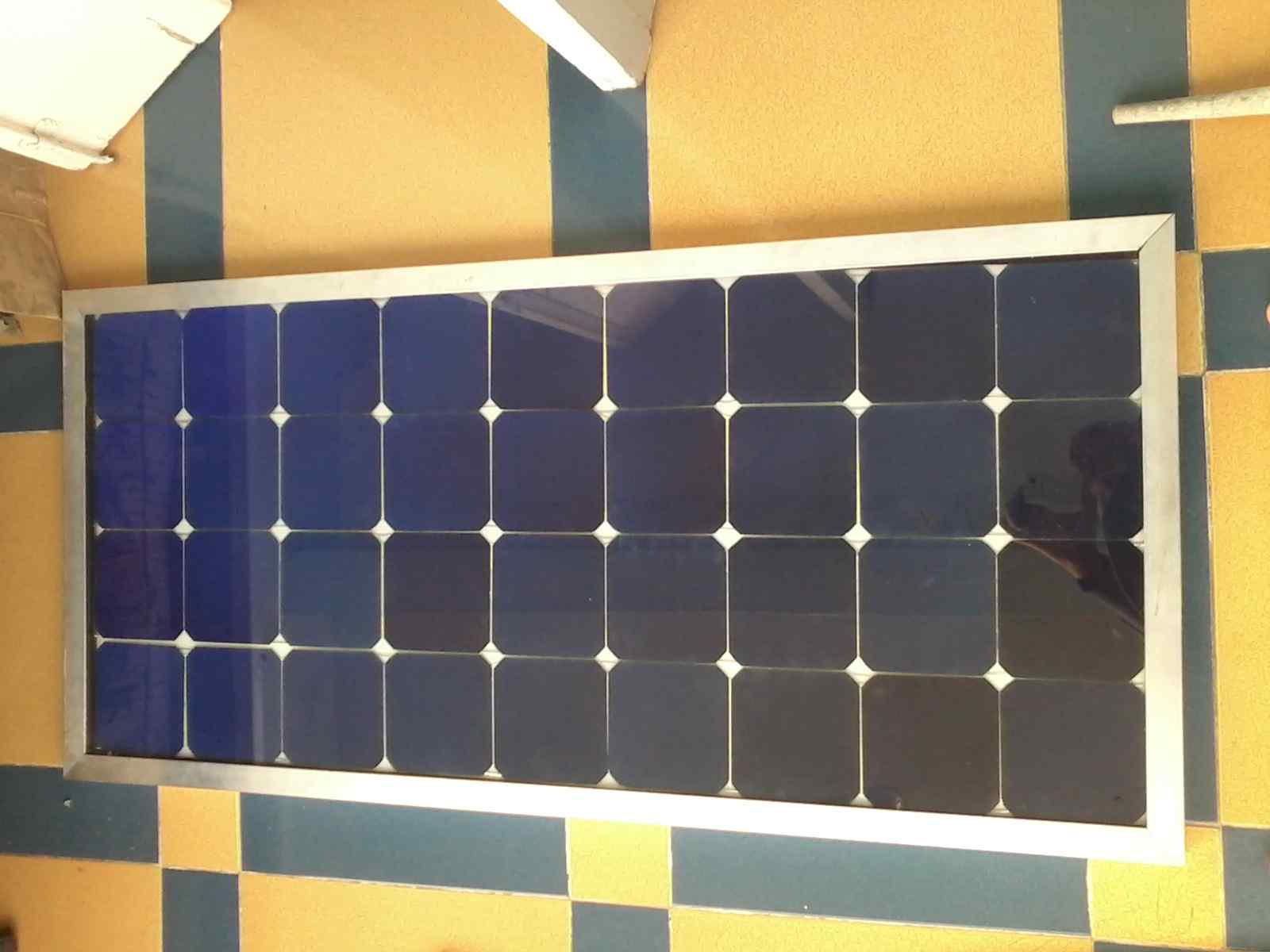

الصورة الثانية هى للوح كامل قطعة واحدة 65 وات / 3.6 امبير 19 فولت ( 18 فى التحميل )

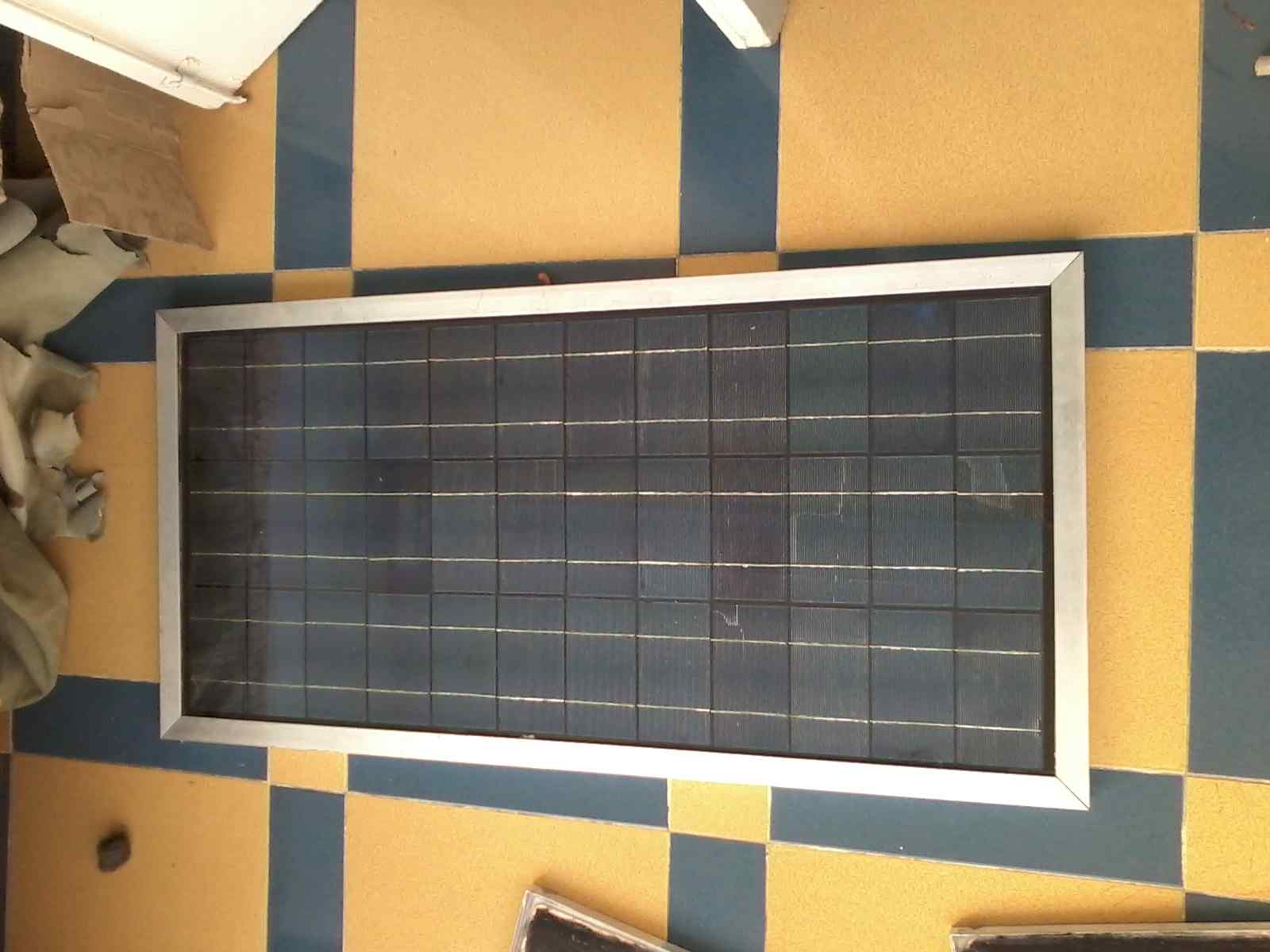

الصورة الاولى هى للوح كامل قطعة واحدة 108 وات 6امبير 19فولت ( 1 فى التحميل )

والفيديوهات تبين المراحل المهمة فى تحويل الخلايا الى لوح

للمزيد من التفاصيل برجاء زيارة صفحتى

[احمدعبدالباقى]

روعة بشمهندس علاء

شرح ممتاز لتكنولوجيا جديدة

[koronbi]

السلام عليكم
أري أن شغلك ممتاز ورائع وأتمني لك التوفيق والتقدم وأرجوا منك أن تمدنا دائما بكل ما هو مفيد وجديد في مجال الطاقة الشمسية فإني تعاملت معك ولمست فيك الصدق والأمانة...... بالتوفيق ان شاء الله
م/ أحمد جلال - قنا

[koronbi]

ما الفائدة من الصورة السادسة وهي وضع اللوحين في وضع زاوية

[alaaein]

اقتباس المشاركة الأصلية كتبت بواسطة koronbi ما الفائدة من الصورة السادسة وهي وضع اللوحين في وضع زاوية

السلام عليكم

اولا شكرا على مداخلتك والكلام الطيب

ثانيا فائدة اللوحين فى وضع زاوية هو استخدام محدود ولكنه مطلوب بمعنى ماذا لو

كنت تستخدم اللوح فى فترة النهار فقط ( بدون بطارية ) واللوح قدرتة اكبر من قدرة

الحمل المركب على اللوح عندها سيكون فيه قدرة مهدرة وعند تحرك الشمس

بعيدا عن توجيه اللوح سيتوقف امداد الحمل بالطاقة والحل هو وضع القطعتين فى

وضع زاوية بحيث ان قطعة واحدة تمد الحمل بالقدرة وعند تحرك الشمس تبدأ

القطعة الاخرى فى العمل وامداد الحمل بالطاقة مرة اخرى
دمتم بخير

[islamco]

شكرا لك عل الشرح
ولكن رابط الفيديو لا يعمل هل من الممكن وضع الملف الفيديو عل رابط اخر ولك جزيل الشكر

واريد ان اان اعرف معلومة لقد قرأت فى بعض المواقع الجنبية ان اللى بيعمل panel بيجمع اكتر من cell ويعمل panel انها لاتدوم كثيرا ممكن بعد شهرا الsystem fail
هل هذا الكلام مظبوط
يفضل ان تشترى panl مصنوعة جاهزة من المصنع

[alaaein]

السلام عليكم

الرابط يعمل فقط دونلود الملف على جهازك وشاهدة براحتك

انا اعمل فى هذا المجال وابيع ال cells منذ اكثر من 3 اعوام ومن اشتروا منى

وجمعوا الالواح فانها تعمل الى الان بدون اى مشاكل وعندى انا كمان .. فقط مراعاة

الدقة والاحتياط فى التجميع تنتج لك بجودة عالية
