[احمد العراقي]

بسم الله الرحمن الرحيم
الاخ العزيز حسن هادي
السلام عليكم
ارجوا مساعدتي في تشغيل الكود الموجود في المرفقات
وهو لتشغيل ستبر ماطور عن طريق pic16f630 وهو لتشغيل محرك واحد
وارجو توضيح ماهو الخطا

المرفقات

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة احمد العراقي بسم الله الرحمن الرحيم الاخ العزيز حسن هادي السلام عليكم ارجوا مساعدتي في تشغيل الكود الموجود في المرفقات وهو لتشغيل ستبر ماطور عن طريق pic16f630 وهو لتشغيل محرك واحد وارجو توضيح ماهو الخطا المرفقات

السلام عليكم
تمت تصحيح الكود
http://up.top4top.net/downloadf-top4...c0cb1-rar.html
==========================================
الاخطاء هي

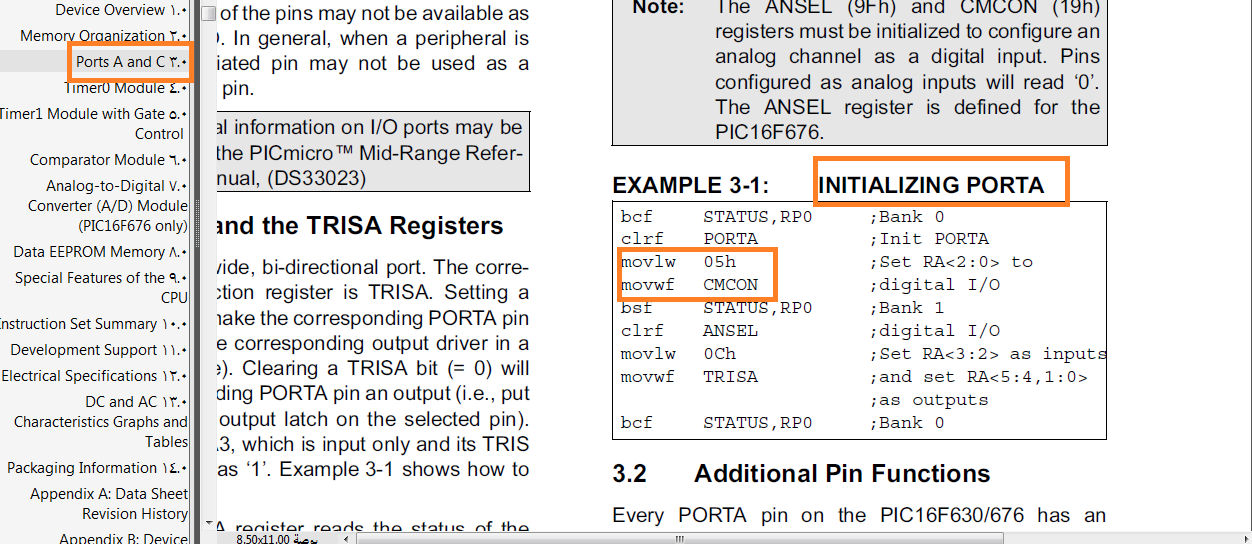

1- cmcon نجعله 5 بدلا من 7 لانك لو ذهب الى داتا شيت وأختاريت ports لرأيت انه تعريف هذا البورت cmcon=5


2-
يجب تصفير بنات الخاصه بتشغيل محرك قبل أعطاءه نبضه وأيضا يجب وضع هذه علامه | وذلك لغرض الحفاظ على قيمه بتات الي انت لا تستخدمها لمحرك يعني مثلا انا ربطت مع بورت C اول اربعه للمحرك وأخرى لاحمل أخر يجب أستخدام هذه علامه لكي يتم محافظه على قيم بتات الي لا تستخدم مع محرك

if( state==1)
               {
                state=0;
                 portc=(portc &0xF0);
               switch(puls1)
                            {
                             case 0:portc |=9;break; //0
                             case 1:portc |=1;break; //-45
                             case 2:portc |=3;break; //-90
                             case 3:portc |=2;break;  //-135
                             case 4:portc |=6;break; //-180
                             case 5:portc |=4;break; //-225
                             case 6:portc |=12;break;//-270
                             case 7:portc |=8;break;//-315

                             default:break;
                            }

وهذا الامر بلون أحمر ضروري جدا ليتم تصفير الاطراف محرك فقط تلاحظ انه تم عمل له & مع 0XF0 لاننا نريد فقط تصفير اطراف المحرك دون تأثير على بقيه

==============================
3-
يجب ربط السويج puls على طرف الي من خلاله يحصل انتربت وطرف RA2 هو طرف الصحيح
لذا يجب تفعيل أنتربت لكي يعمل تايمر0 و INTE مع جعل حافه النبضه من hi to low

void InitTimer0(){

  TMR0                 = 61;
  INTCON         = 0xA0;

}

CMCON=5;
  InitTimer0();
  INTE_bit=1;//1 = Enables the RA2/INT external interrupt
 OPTION_REG = 0xC7;

=====================================
3-
انا رأيت في الكود انك جعلت الاطراف 1 و2 للبورت A دخل ولم يتم أستخدامهما وهذا خطأ كبير لانك البيك سيصبح عمله غير مستقر تماما لانه هذه مداخل ان لم يتم تحديها بــ 1 او 0 فالبيك مره يختارها 1 ومره 0 وقد يؤثر هذا سلبا على بقيه البورتات

[احمد العراقي]

اقتباس المشاركة الأصلية كتبت بواسطة حسن هادي محمود السلام عليكم تمت تصحيح الكود http://up.top4top.net/downloadf-top4...c0cb1-rar.html ========================================== الاخطاء هي 1- cmcon نجعله 5 بدلا من 7 لانك لو ذهب الى داتا شيت وأختاريت ports لرأيت انه تعريف هذا البورت cmcon=5 2- يجب تصفير بنات الخاصه بتشغيل محرك قبل أعطاءه نبضه وأيضا يجب وضع هذه علامه | وذلك لغرض الحفاظ على قيمه بتات الي انت لا تستخدمها لمحرك يعني مثلا انا ربطت مع بورت C اول اربعه للمحرك وأخرى لاحمل أخر يجب أستخدام هذه علامه لكي يتم محافظه على قيم بتات الي لا تستخدم مع محرك if( state==1) { state=0; portc=(portc &0xF0); switch(puls1) { case 0:portc |=9;break; //0 case 1:portc |=1;break; //-45 case 2:portc |=3;break; //-90 case 3:portc |=2;break; //-135 case 4:portc |=6;break; //-180 case 5:portc |=4;break; //-225 case 6:portc |=12;break;//-270 case 7:portc |=8;break;//-315 default:break; } وهذا الامر بلون أحمر ضروري جدا ليتم تصفير الاطراف محرك فقط تلاحظ انه تم عمل له & مع 0XF0 لاننا نريد فقط تصفير اطراف المحرك دون تأثير على بقيه ============================== 3- يجب ربط السويج puls على طرف الي من خلاله يحصل انتربت وطرف RA2 هو طرف الصحيح لذا يجب تفعيل أنتربت لكي يعمل تايمر0 و INTE مع جعل حافه النبضه من hi to low void InitTimer0(){ TMR0 = 61; INTCON = 0xA0; } CMCON=5; InitTimer0(); INTE_bit=1;//1 = Enables the RA2/INT external interrupt OPTION_REG = 0xC7; ===================================== 3- انا رأيت في الكود انك جعلت الاطراف 1 و2 للبورت A دخل ولم يتم أستخدامهما وهذا خطأ كبير لانك البيك سيصبح عمله غير مستقر تماما لانه هذه مداخل ان لم يتم تحديها بــ 1 او 0 فالبيك مره يختارها 1 ومره 0 وقد يؤثر هذا سلبا على بقيه البورتات

الاخ العزيز حسن
السلام عليكم

شكراً لك على الاستجابة السريع ارجوا من الله سبحانه ان يزيل كل همومك ويرزقك الخير في الدنيا والاخر ويجعل عملك خالصاً لوجه الله

اخي العزيز الكود عمل بشكل جيد شكراً جزيلاً

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة احمد العراقي الاخ العزيز حسن السلام عليكم شكراً لك على الاستجابة السريع ارجوا من الله سبحانه ان يزيل كل همومك ويرزقك الخير في الدنيا والاخر ويجعل عملك خالصاً لوجه الله اخي العزيز الكود عمل بشكل جيد شكراً جزيلاً

السلام عليكم

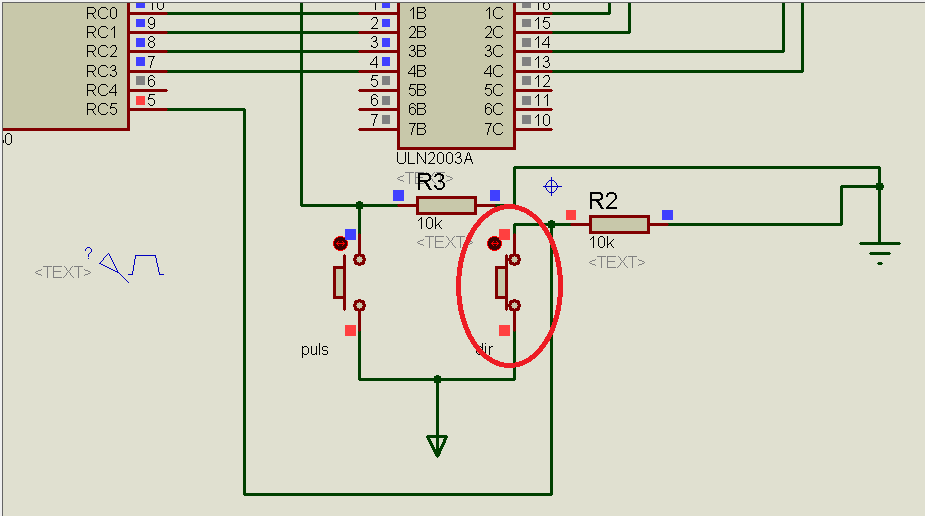

أخي العزيز الاتجاه يعمل ولكي يعمل معك فأن سويج أما يكون مفتوح او مضغوط بشكل مستمر

تحياتي
