[007]

السادة مشرفوا و اعضاء المنتدي
عندي مشكلة غريبة ..... قمت بعمل دائرة على البروتس للاتصال بمنفذ المتسلسل والبك عبر max232 وكانت النتائج غريبة حيث عند إرسال أي نوع من البيانات سواء حرف او رقم لا يصل للبك نفس الحرف بل يصل حرف اخر
فمثلا : عند إرسال رقم 5 يقرا البك حرف M لماذا !!!!!!!
ارجوا المساعدة في هذه المشكلة ..... حيث ان الموضوع في غاية الأهمية

[batma97]

السلام عليكم
هل ربطت max232 مع ميكروكنترولر و نوعه اشرح اكثر ليساعدك الاعضائ

[abu-thabit]

تأكد من ان سرعة نقل البيانات تكون متطابقة في المرسل والمستقبل

baud rate

[007]

اقتباس المشاركة الأصلية كتبت بواسطة batma97 السلام عليكم هل ربطت max232 مع ميكروكنترولر و نوعه اشرح اكثر ليساعدك الاعضائ

أخي العزيز batma97
نعم لقد ربطت max 232 مع البك رقم 16f628a ... و لقد اختبرت البرنامج ووجت ان البك يرسل الى max232 ال ascii code ولكن الmax 232 ﻻ يرسل هذا الكود الى pc.
والسؤال هنا ..... هل يجب ارسال كود اخر الى max 232 غير ascii code

[007]

اقتباس المشاركة الأصلية كتبت بواسطة abu-thabit تأكد من ان سرعة نقل البيانات تكون متطابقة في المرسل والمستقبل baud rate

أخي العزيز
لقد تم ضبط baud rate = 9600
أعتقد بأن هنا مشكل اما في بروتس مع max232 او هنا طريق معينة لارسال البيانات او استقبالها من و الى max 232
ارجوا الافادة .... جزاكم الله خيرا

[batma97]

اقتباس المشاركة الأصلية كتبت بواسطة 007 أخي العزيز batma97 نعم لقد ربطت max 232 مع البك رقم 16f628a ... و لقد اختبرت البرنامج ووجت ان البك يرسل الى max232 ال ascii code ولكن الmax 232 ﻻ يرسل هذا الكود الى pc. والسؤال هنا ..... هل يجب ارسال كود اخر الى max 232 غير ascii code

السلام عليكم
إذا اردت الاسال الحروف بشكل عادي تضع الحرف بين '
مثال :
;('UART1_Write('A
اذا اردت ارساله الكود اسكي تحذف علامة التنصيص '
مثال :
;(UART1_Write(65

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة 007 السادة مشرفوا و اعضاء المنتدي عندي مشكلة غريبة ..... قمت بعمل دائرة على البروتس للاتصال بمنفذ المتسلسل والبك عبر max232 وكانت النتائج غريبة حيث عند إرسال أي نوع من البيانات سواء حرف او رقم لا يصل للبك نفس الحرف بل يصل حرف اخر فمثلا : عند إرسال رقم 5 يقرا البك حرف M لماذا !!!!!!! ارجوا المساعدة في هذه المشكلة ..... حيث ان الموضوع في غاية الأهمية

السلام عليكم

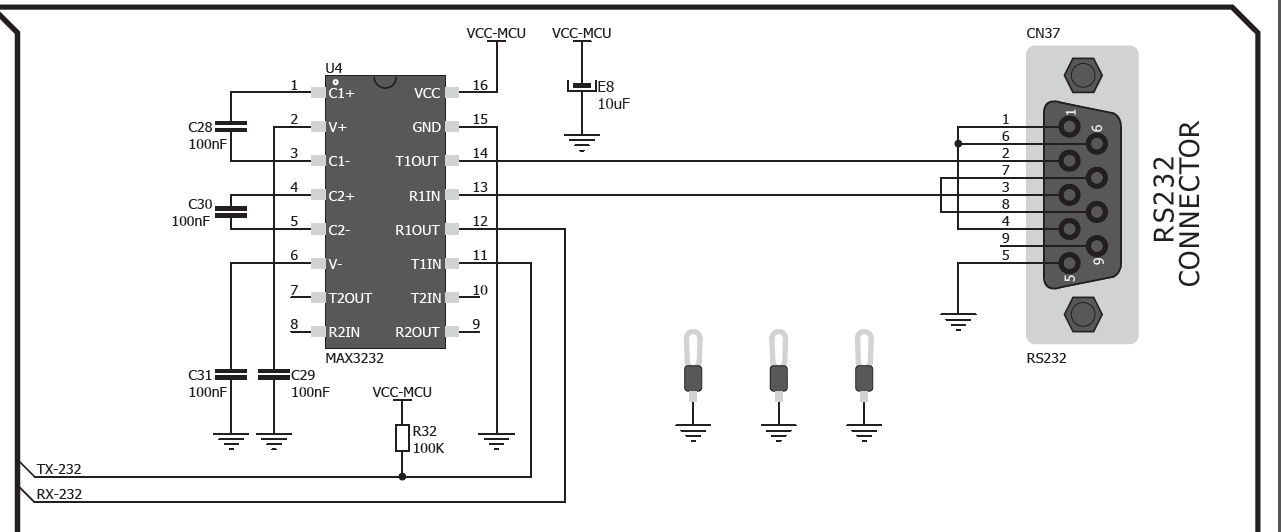

هذه دائره عمليه وشغاله


مصدر هذه خريطه يمكن تحميل خريطه ممبرمجه easypic v7
http://www.mikroe.com/easypic/
http://www.mikroe.com/downloads/get/...atic_v104c.pdf

[007]

شكرا يا باشمهندس حسن على الإهتمام
سوف اجرب التوصيل ..... ابلغك بالنتائج
