مشكلة باور رسيفر

[kyoto]

اخوة الاعزاء في المنتدى ، يوجد لدي رسيفر من النوع الـ Mini الصغير فيه مشكلة باور لايعمل عند فحص المدخل وجدت هناك شورت/تلامس بين الموجب والسالب عند المدخل ، لذا يرجى نصيحتكم من اين ابدء الفحص وما هي القطع المسؤولة عن هذا العطل مع الشكر الجزيل ، الصور للبورد مرفقة .

الســــــــــلام عليكــــــــــم ورحمـــــــة الله وبركـــــــــــــاته

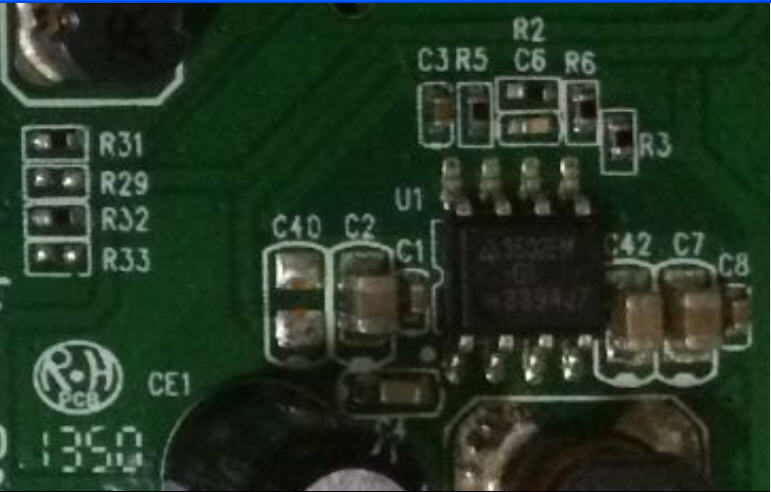

إفصل أطراف هذا الــــــــ IC إحتمـال يكون هو سبب الشورت

[kyoto]

المشاركة الأصلية كتبت بواسطة كريم محمد ثابت

الســــــــــلام عليكــــــــــم ورحمـــــــة الله وبركـــــــــــــاته

إفصل أطراف هذا الــــــــ IC إحتمـال يكون هو سبب الشورت

في البداية شكرا لك لردك ، قمت بعمل المطلوب وقمت بفصل الـ IC كاملا ، ولكن المشكلة ما زالت بوجود شورت على المدخل .

[محمدابوعلي]

السلام عليكم اخي الكريم...
تتبع طرف الموجب وفصل كل قطعه على طرفه واحده تلوى الاخرى الى ان تصل للقطعه العامله الشورت وعلى الاغلب ممكن يكون مكثف او ديود تاكد منهم بشل جبد
وفقك الله

[kyoto]

المشاركة الأصلية كتبت بواسطة محمدابوعلي

السلام عليكم اخي الكريم...
تتبع طرف الموجب وفصل كل قطعه على طرفه واحده تلوى الاخرى الى ان تصل للقطعه العامله الشورت وعلى الاغلب ممكن يكون مكثف او ديود تاكد منهم بشل جبد
وفقك الله

شكرا لك لردك واهتمامك ، قمت بفحص معظم المكثفات ومحاولة تتبع الموجب ولكن دون جدوى ، ولكن هناك عنصر صغير جدا يشبه المقاومة او الفيوز رمزه B لم اعرف ماهو ، عندما قمت بازالته من البورد ، اصبح البوردة طبيعة ولايوجد شورت وهو موجود على او خط الموجب .

[alnaif-1]

اقسم بالله انك بطل
واللي اعطاك التعليمات بطل

والاهم انك وجدت المشكلة وحليتها

عموماً لست اعرف منكم

لكن أي شي يوضع في طريق البور يكون له وضيفة
وقد يكون قبلة قطعة ضعيفة اذا وصلها الفولط وهو يسوي حامي لها

[kyoto]

المشاركة الأصلية كتبت بواسطة alnaif-1

اقسم بالله انك بطل
واللي اعطاك التعليمات بطل

والاهم انك وجدت المشكلة وحليتها

عموماً لست اعرف منكم

لكن أي شي يوضع في طريق البور يكون له وضيفة
وقد يكون قبلة قطعة ضعيفة اذا وصلها الفولط وهو يسوي حامي لها

اشكر حماسك ، ولكن المشكلة عندي لم تحل حتى هذه اللحظة ، والمشكلة موجودة ، انا فقط قلت ان هناك عنصر لم اعرف ما هو يشبه المقاومة الصفرية او المكثف عندما فصلته لم يعد هناك شورت ولكن الرسيفر لم يعمل ، وبناء عليه وجوده مهم ولكن المشكلة ما زالت قائمة .

[محمدابوعلي]

المشاركة الأصلية كتبت بواسطة kyoto

اشكر حماسك ، ولكن المشكلة عندي لم تحل حتى هذه اللحظة ، والمشكلة موجودة ، انا فقط قلت ان هناك عنصر لم اعرف ما هو يشبه المقاومة الصفرية او المكثف عندما فصلته لم يعد هناك شورت ولكن الرسيفر لم يعمل ، وبناء عليه وجوده مهم ولكن المشكلة ما زالت قائمة .

السلام عليكم اخي الكريم.....
ضع صورة للقطعة المشكوك بامرها ومكان وجودها على البورد
وفقك الله
