[Mohamed_galal]

ألسلام عليكم ورحمه الله

كنت اعمل ع مشروع propeller led وتابعت مواضيع مثل

http://www.qariya.info/vb/showthread.php?t=86629
http://www.qariya.info/vb/showthread.php?t=103879

لاكن عندى مشكله فى ثبات الكلمه واردت توصيل ir زى اللى ف الصوره


ولاكن لا اعرف طرق توصيله او الكود للميكرو سى انا جربت ووصلته على mclr
ولو فى افكار تانيه لثبات الكلمه بدقه اكبر ياريت

ارجو المساعده من الاخ lovevb6 لانى وجد فيديو ع اليوتيوب اكثر من رائع عن propeller led display

[guhdar]

اقتباس المشاركة الأصلية كتبت بواسطة Mohamed_galal ألسلام عليكم ورحمه الله كنت اعمل ع مشروع propeller led وتابعت مواضيع مثل http://www.qariya.info/vb/showthread.php?t=86629 http://www.qariya.info/vb/showthread.php?t=103879 لاكن عندى مشكله فى ثبات الكلمه واردت توصيل ir زى اللى ف الصوره ولاكن لا اعرف طرق توصيله او الكود للميكرو سى انا جربت ووصلته على mclr ولو فى افكار تانيه لثبات الكلمه بدقه اكبر ياريت ارجو المساعده من الاخ lovevb6 لانى وجد فيديو ع اليوتيوب اكثر من رائع عن propeller led display

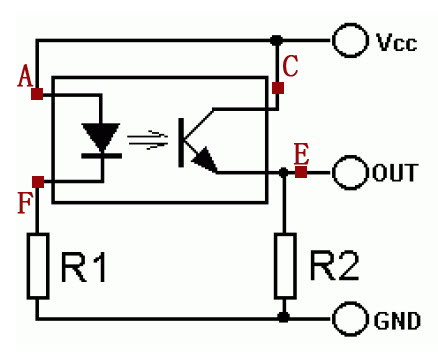

تفضل أخي , يتم التوصيل بهذا الشكل

وبنسبة R1:510 اوم و R2:20كيلو اوم
وبنسبة توصيله على mclr يكون افضل بكثير توصيله على pin او رجل اخر بعد تحديد هذا ال pin كادخال لان mclr هو كمفتاح تصفير المايكرو يعني اعادة تشغيل المقطع البرمجي من البداية .
مع تحياتي...

[Mohamed_galal]

اقتباس المشاركة الأصلية كتبت بواسطة guhdar تفضل أخي , يتم التوصيل بهذا الشكل وبنسبة R1:510 اوم و R2:20كيلو اوم وبنسبة توصيله على mclr يكون افضل بكثير توصيله على pin او رجل اخر بعد تحديد هذا ال pin كادخال لان mclr هو كمفتاح تصفير المايكرو يعني اعادة تشغيل المقطع البرمجي من البداية . مع تحياتي...

يعنى ال out يوصل ع mclr ؟
ولو وصلته ع mclr الغى توصيل المقاومه والدخل ال5 فولت ع mlcr ولا مع التوصيل ده
ونفرض انى اريد توصيله ع رجل اخر ماكود السوفت وير الذى يعمل ع اعاده تشغيل

و شكرا جزيلا

[guhdar]

اقتباس المشاركة الأصلية كتبت بواسطة Mohamed_galal يعنى ال out يوصل ع mclr ؟ ولو وصلته ع mclr الغى توصيل المقاومه والدخل ال5 فولت ع mlcr ولا مع التوصيل ده ونفرض انى اريد توصيله ع رجل اخر ماكود السوفت وير الذى يعمل ع اعاده تشغيل و شكرا جزيلا

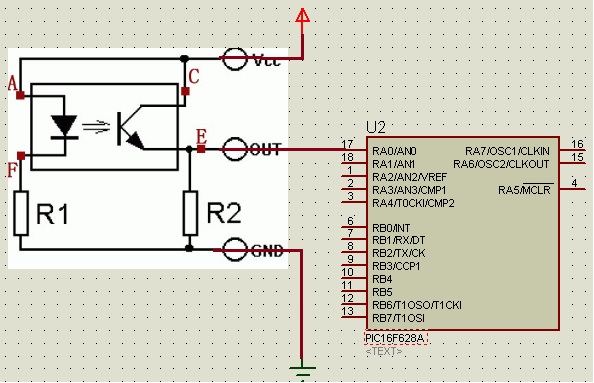

نعم out يوصل ع mclr أو رجل (pin)اخر وعند توصيل ع mclr لا يحتاج المقاومة, و شوف هذا المقطع البرمجي وشكل التوصيل على رجل اخر .

void main() {
 int restart;
cmcon=0x07;
 trisa=0b00000001;
 trisb=0b00000000;
 portb=0b00000000;
 while(1){
    if(porta.f0==1){
    restart=restart+1;}
    if(restart==25){
    portb=0b11111111,restart=0,delay_ms(1000);}
    portb=0b00000000;}
    }

[Mohamed_galal]

اقتباس المشاركة الأصلية كتبت بواسطة guhdar نعم out يوصل ع mclr أو رجل (pin)اخر وعند توصيل ع mclr لا يحتاج المقاومة, و شوف هذا المقطع البرمجي وشكل التوصيل على رجل اخر . void main() { int restart; cmcon=0x07; trisa=0b00000001; trisb=0b00000000; portb=0b00000000; while(1){ if(porta.f0==1){ restart=restart+1;} if(restart==25){ portb=0b11111111,restart=0,delay_ms(1000);} portb=0b00000000;} }

فى خطأ فى كود cmcon=0x07; انا بستخدم بك 16f84a
وحذفت الكود ونزلته ع البك لاكن كأن السينسور لا يرسل اشاره للبك او الفولت الواصل للبك عشان يشغله ضعيف وماذا لو اردت تشغيل البك عند قطع السينسور وليس عمل ريسترت بمعنى يكون واصل بنفس الطريقه لاكن البك لا يعمل الا اذا وضعت اى شئ يفصل السينسور عن ir ??

[guhdar]

اقتباس المشاركة الأصلية كتبت بواسطة Mohamed_galal فى خطأ فى كود cmcon=0x07; انا بستخدم بك 16f84a وحذفت الكود ونزلته ع البك لاكن كأن السينسور لا يرسل اشاره للبك او الفولت الواصل للبك عشان يشغله ضعيف وماذا لو اردت تشغيل البك عند قطع السينسور وليس عمل ريسترت بمعنى يكون واصل بنفس الطريقه لاكن البك لا يعمل الا اذا وضعت اى شئ يفصل السينسور عن ir ??

عفوا أخي ,في هذا الكود خطأ بسيط فقط غير (if(porta.f0==1 الى (if(porta.f0==0 و ان شاء الله يشتغل ...
هذا الفديو يشرح كيفية استعمال optical sensor
https://www.youtube.com/watch?v=-vAxXwLKzkI#
