اخواني الكرام
ارجوا الحل لهده المشكلة لعدم استجابة البيك عبر المنفد التسلسلي

[abdewidad]

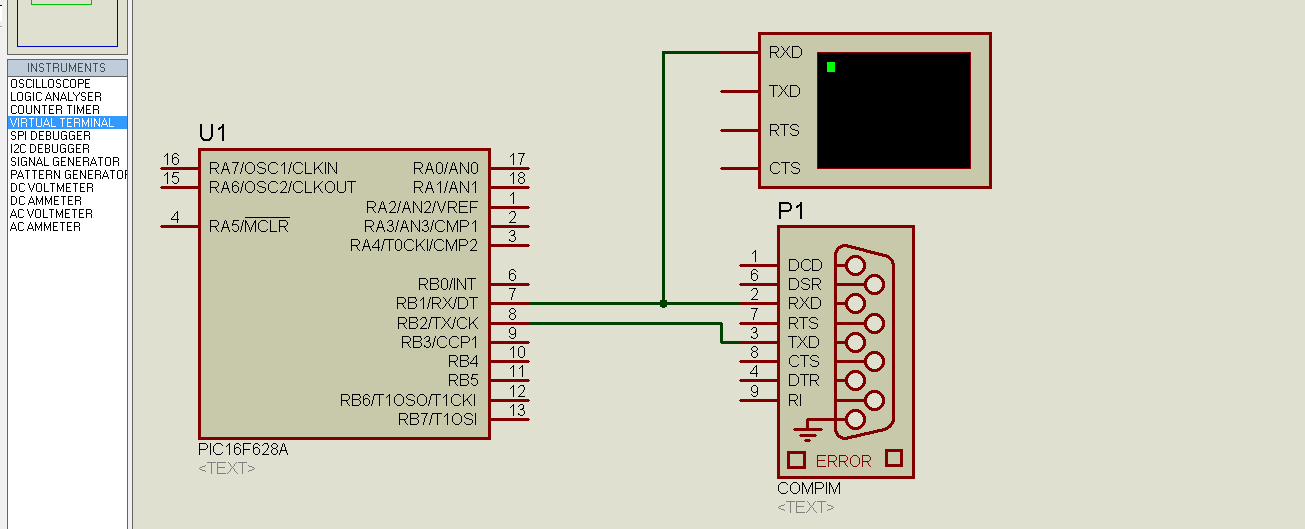

اني تبعت المخطط كما هو وكدلك غيرت موضع الخيط بين رجل2 و3 في المنفد التسلسلي ولم تنجح العملية
وغيرت max232 ومازال المشكل

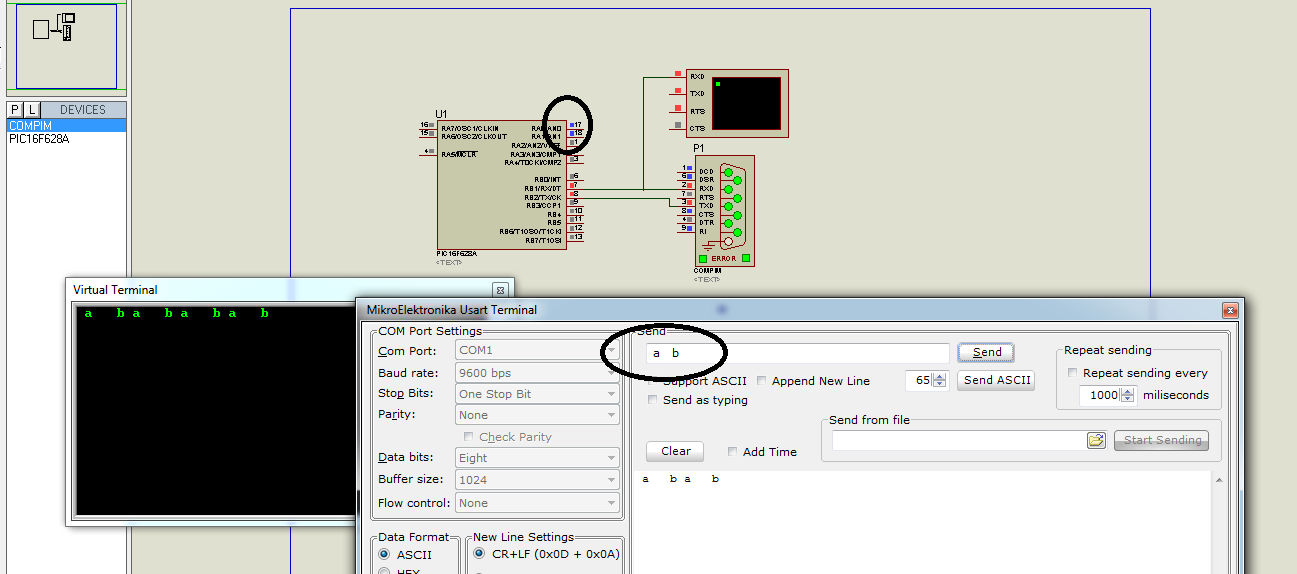

لم اعرف اين المشكلة مع العلم في المحاكات تعمل جيدا

char uart_rd;

void main() {
  porta  = 0;                     // Configure AN pins as digital
  trisa = 0;

  UART1_Init(9600);               // Initialize UART module at 9600 bps
  Delay_ms(100);                  // Wait for UART module to stabilize



  while (1) {                     // Endless loop
    if (UART1_Data_Ready()) {     // If data is received,
      uart_rd = UART1_Read();     // read the received data,

     if (uart_rd==0x61)  { porta.f0=~porta.f0;delay_ms(200);}
     if (uart_rd==0x62)   {porta.f1=~porta.f1;delay_ms(200);}

    }
  }
}

[abdewidad]

الفيديو اخواني
http://www.gulfup.com/?e6nyLB

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad اني تبعت المخطط كما هو وكدلك غيرت موضع الخيط بين رجل2 و3 في المنفد التسلسلي ولم تنجح العملية وغيرت max232 ومازال المشكل لم اعرف اين المشكلة مع العلم في المحاكات تعمل جيدا char uart_rd; void main() { porta = 0; // Configure AN pins as digital trisa = 0; UART1_Init(9600); // Initialize UART module at 9600 bps Delay_ms(100); // Wait for UART module to stabilize while (1) { // Endless loop if (UART1_Data_Ready()) { // If data is received, uart_rd = UART1_Read(); // read the received data, if (uart_rd==0x61) { porta.f0=~porta.f0;delay_ms(200);} if (uart_rd==0x62) {porta.f1=~porta.f1;delay_ms(200);} } } }

السلام عليكم
أضف الامر

  ;cmcon=7

اخي العزيز يفضل تفعيل الانتربت عبر البرتوكول uart للحصول على نتائج أفضل
لان مايكرو سوف يستلم البيانات 100% لانه سوف يجبر على ذلك عن طريق انتربت بينما الكود الذي كتبه رغم انه صحيح ولكن مايكرو قد يكون مشغول في تنفيذ امر ما فلايستجيب لامر الا اذا أعدت ارسال ذلك أكثر من مره طبعا في حالتك الكود ربما يعمل بشكل طبيعي يعني من ترسل له يستجيب فورا
ماأقصده اذا كان كود كبير فهنا الجوء الى انتربت امرا ضروريا
سحاول كتابه نفس الكود الذي كتبته ولكن بأستخدام انتربت
تحياتي

[abdewidad]

شكرا اخي العزيز

[حسن هادي محمود]

تفضل هذا الكود

unsigned char recived , recived_flag=0;

// Interrupt routine
void interrupt()
{
 recived=0;
 if(RCIF_bit==1)
     {
      recived= UART1_Read();
      if(recived=='a' || recived=='b')recived_flag=1;

     }
}


void main()
{
 cmcon=7;
 trisa.f0=0;
 trisa.f1=0;
 porta.f0=0;
 porta.f1=0;
  RCIE_bit = 1;                        // enable interrupt on UART1 receive
  TXIE_bit = 0;                        // disable interrupt on UART1 transmit
  PEIE_bit = 1;                        // enable peripheral interrupts
  GIE_bit = 1;                         // enable all interrupts

 UART1_Init(9600);                    // initialize UART1 module
  Delay_ms(100);

 while(1)
       {
        if(recived_flag==1)
              {
               recived_flag=0;
               if(recived=='a'){ porta.f0=~porta.f0;delay_ms(200);}
               else if(recived=='b'){porta.f1=~porta.f1;delay_ms(200);}

              }

       }
}

أنتبه الى تردد كرستاله في محاكاه أحيانا غير مهمه عكس ذلك في عملي
mclr هل قمت بالالغاءه يعني خليته disable ام تركته في حاله enable و لم تربط عليه شيئ

[abdewidad]

اخي العزيز

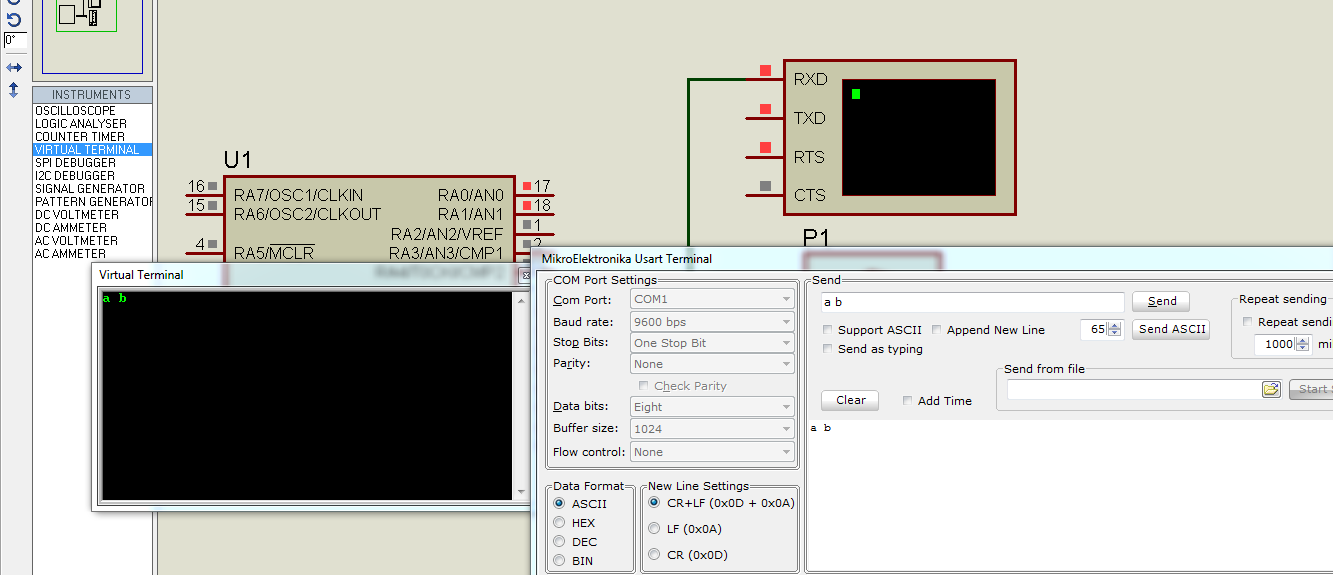

الكود لم يشتغل في المحاكات لم اجربه على ارض لواقع
بخصوص ماستر كلير فقمت بالغائها

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة abdewidad اخي العزيز الكود لم يشتغل في المحاكات لم اجربه على ارض لواقع بخصوص ماستر كلير فقمت بالغائها

أخي الكود يعمل بشكل ممتاز لاتوجد فيه أي مشكله
