[عماد المالح]

السلام عليكم .
حبيت اني اشارك اصدقائي بالمنتدى بدارة الكترونية رائعة جدا
وهي دارة شاشة رسائل متحركة قابلة للبرمجة
من اي كومبيوتر ولغاية 40 حرف او رقم تقريبا
وهي تتكون من 265 ليد , او اربع مجموعات ليد 8*8 .
وسارفع مخططات الدارة والبرامج بالتفصيل

[najee22]

بالتوفيق والنجاح ان شاء الله

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة عماد المالح السلام عليكم . حبيت اني اشارك اصدقائي بالمنتدى بدارة الكترونية رائعة جدا وهي دارة شاشة رسائل متحركة قابلة للبرمجة من اي كومبيوتر ولغاية 40 حرف او رقم تقريبا وهي تتكون من 265 ليد , او اربع مجموعات ليد 8*8 . وسارفع مخططات الدارة والبرامج بالتفصيل

بأنتظارك أخي كريم

[عماد المالح]

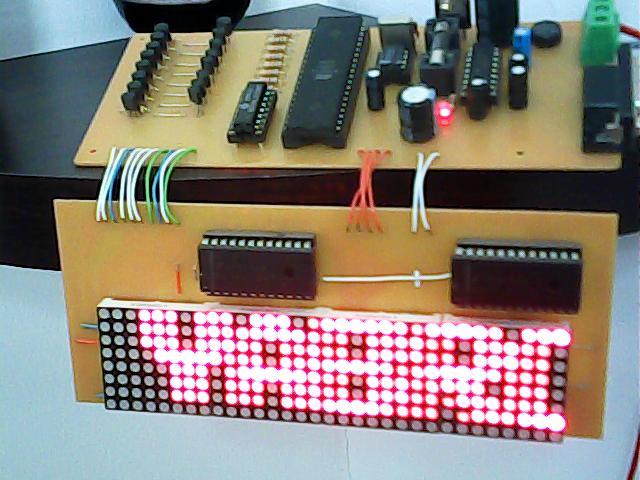

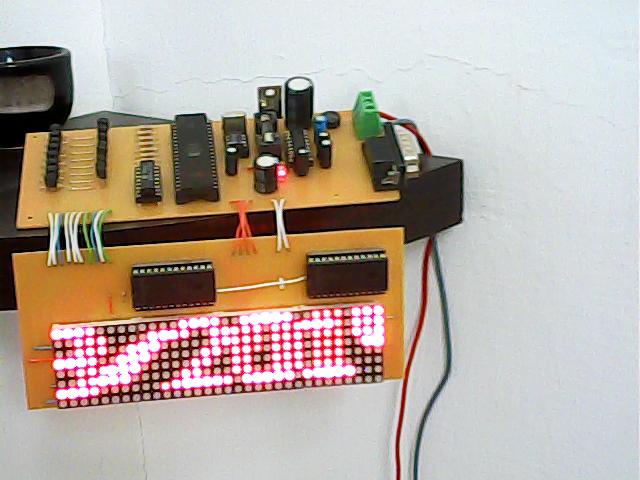

السام عليكم . ساضع بعض صور للدارة وشكرا على تشجيعكم

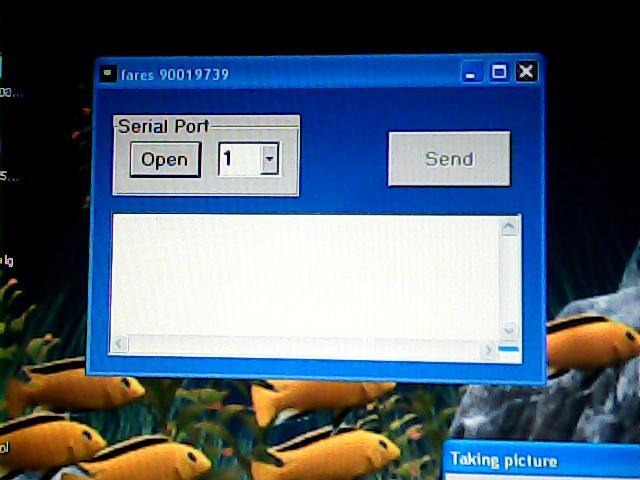

وهذه صورة البرنامج البسيط الذي يرسل الجمل والارقام للدارة

[abdewidad]

عمل جيد واصل اخي

[ahm_far2002]

موضوع جميل جدا متابعين بإهتمام

[عماد المالح]

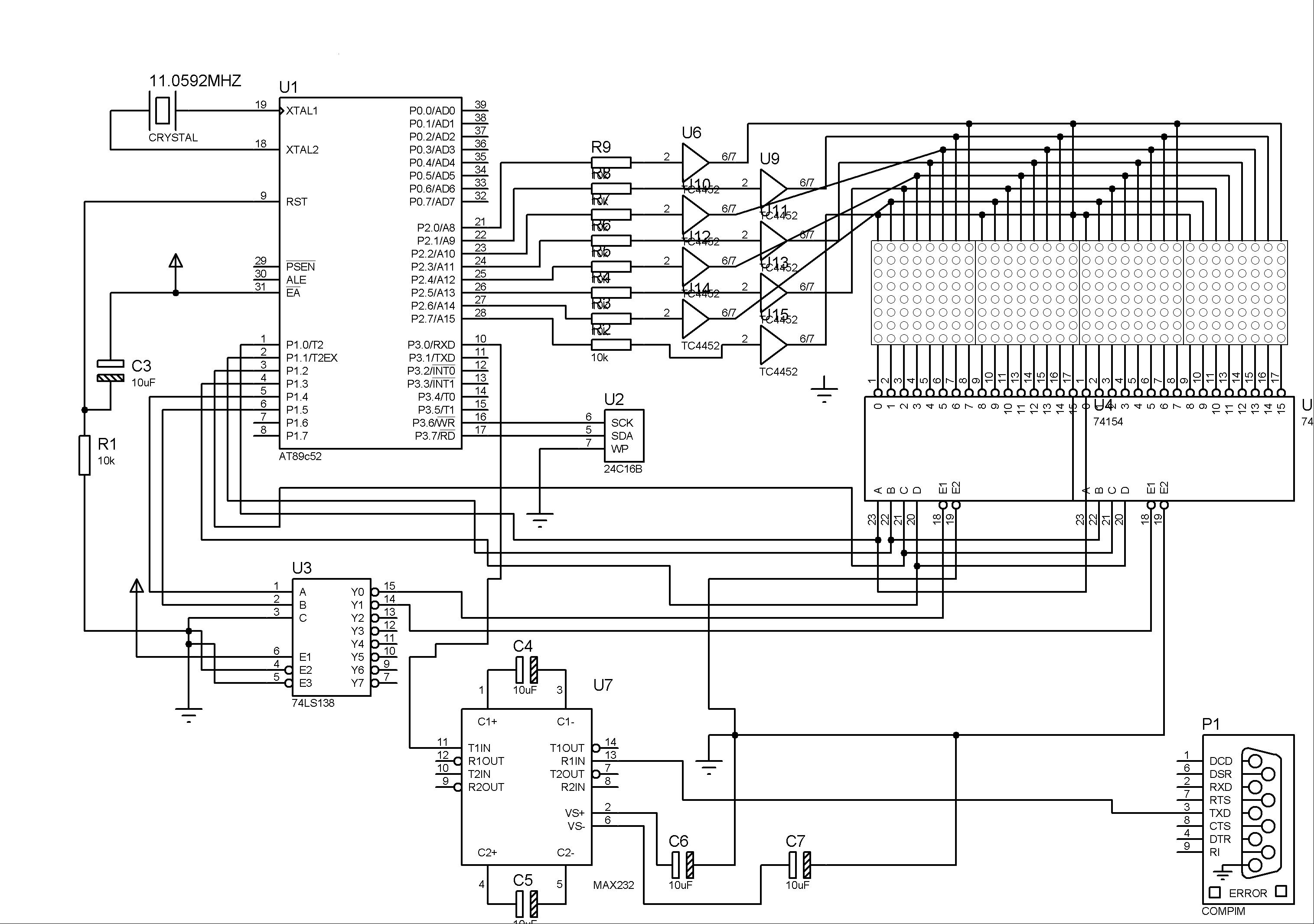

هذا المخطط النظري للدارة, وهو مصمم على البروتوس ولكن استخدمت للمحاكات U6 U10 ----- الخ بدلا من الترانزيستورات لسهولة تصميم الدارة على البروتوس ولكن هذه البوابات لا تأمن استطاعة خرج كافية لاضاءة الشاشة بالشكل المناسب لذلك استخدمت ترانزيستورات صغيرة وعملت بشكل جيد , وسأوضح هذه الامور في حينها

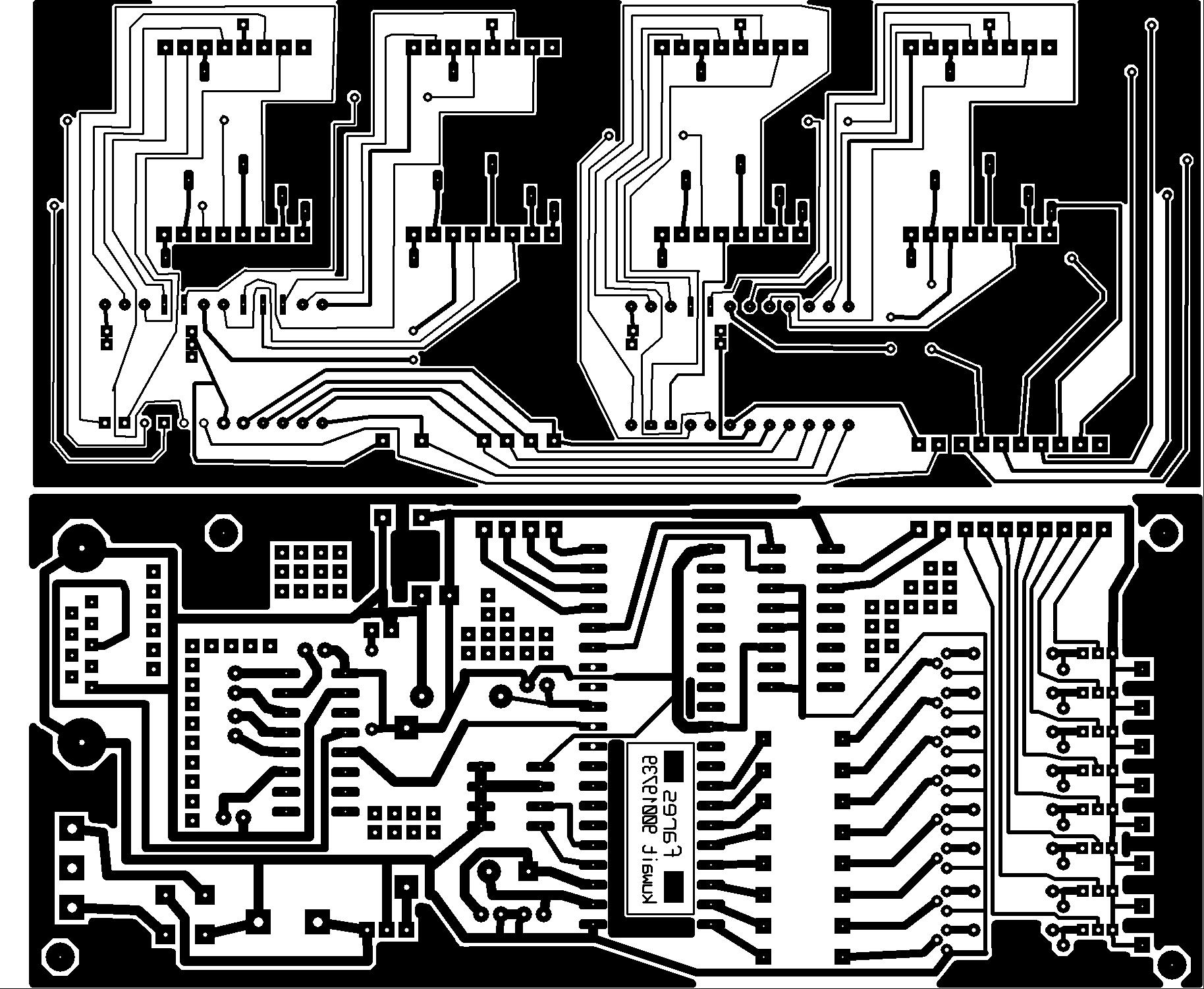

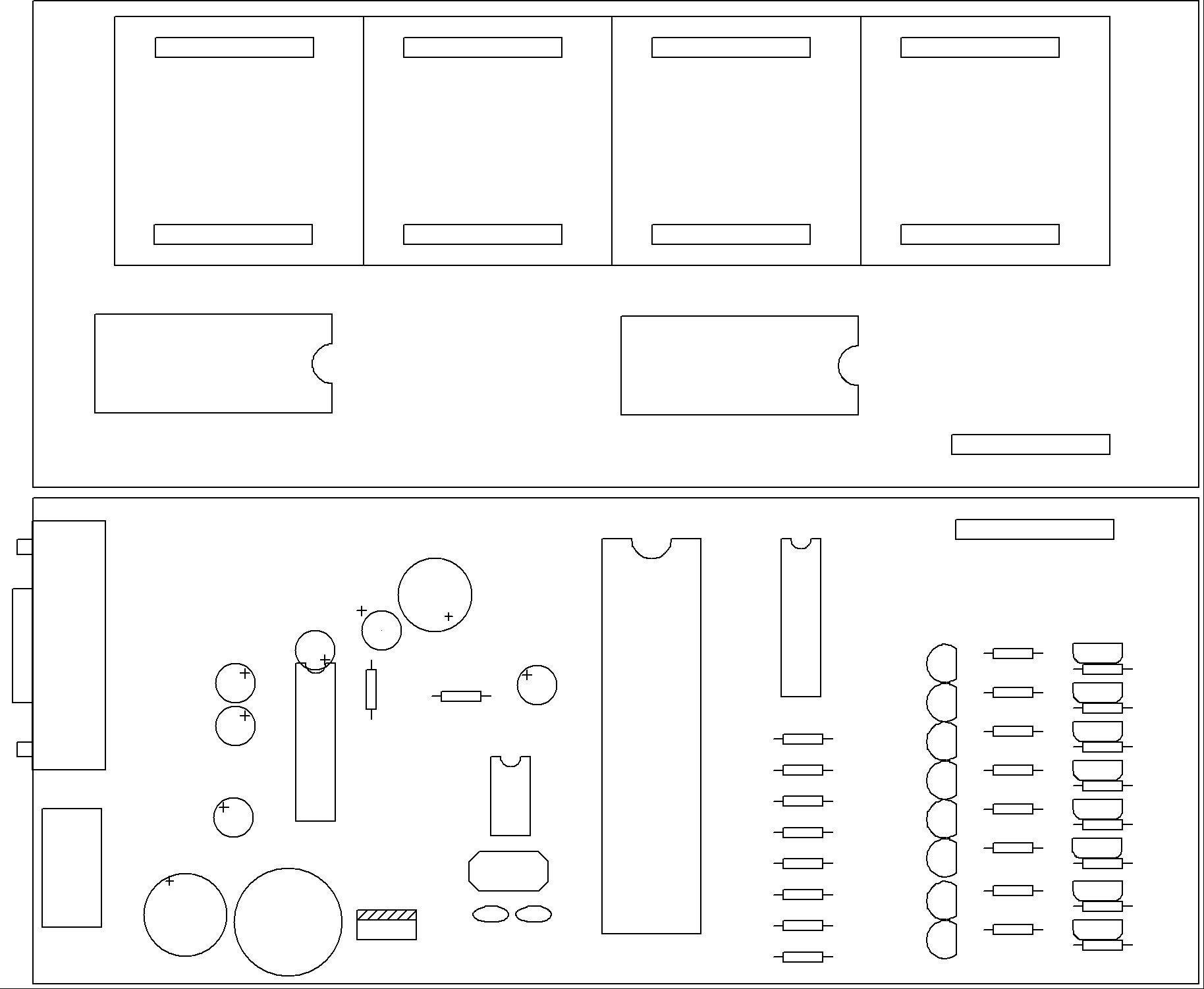

وهذا المخطط العملي للوحات المطبوعة وهي مجربة وناجحة

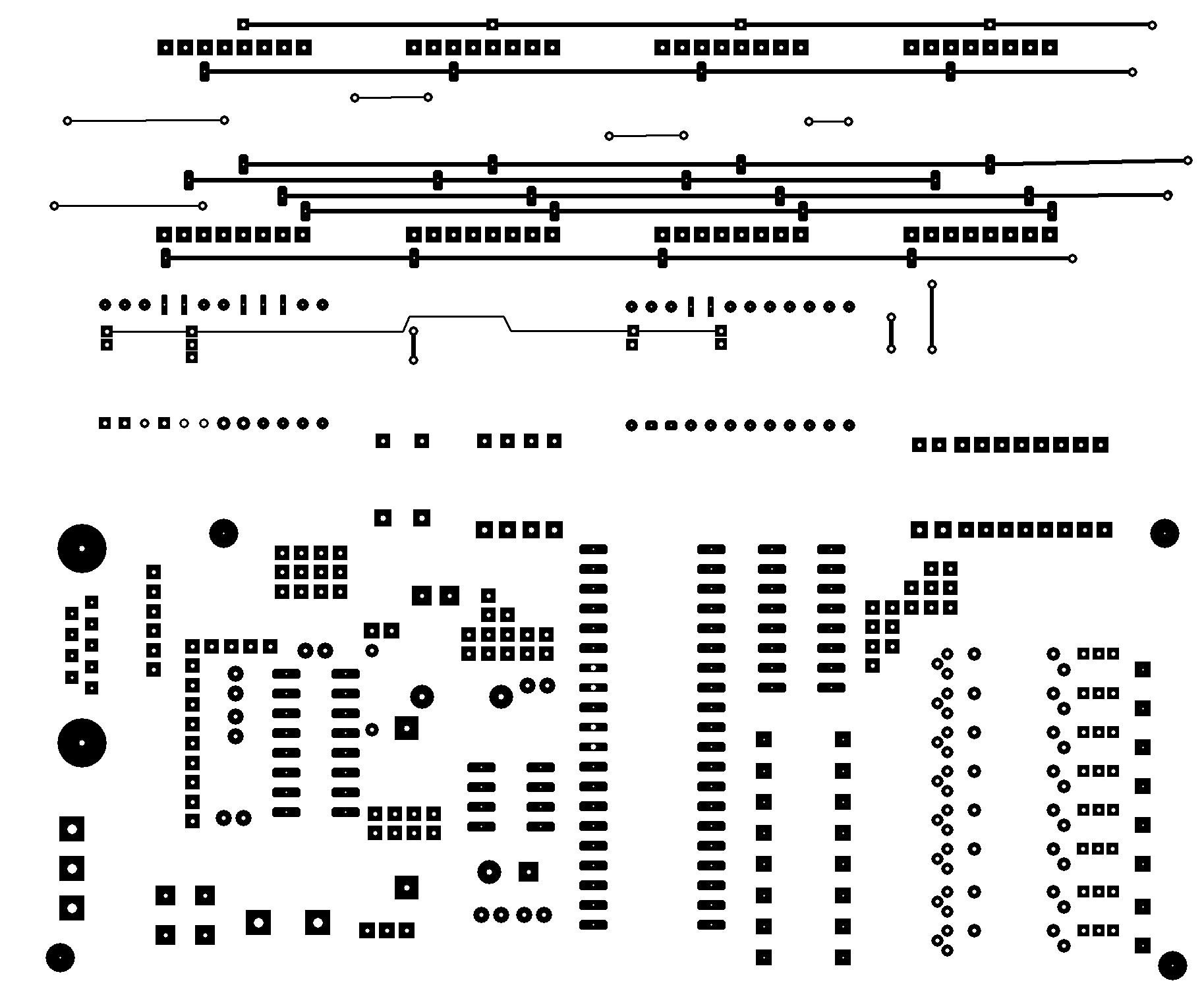

وهذه التوصيلات على الوجه الاخر للوحة





واريد وضع ملف HEX ليقوم من يرغب بتحميله لبرمجة الميكركونترولر ولكني لا اعرف الطريقة فارجو مساعدتي بهذه المسالة وشكرا

[حسن هادي محمود]

اقتباس المشاركة الأصلية كتبت بواسطة عماد المالح هذا المخطط النظري للدارة, وهو مصمم على البروتوس ولكن استخدمت للمحاكات U6 U10 ----- الخ بدلا من الترانزيستورات لسهولة تصميم الدارة على البروتوس ولكن هذه البوابات لا تأمن استطاعة خرج كافية لاضاءة الشاشة بالشكل المناسب لذلك استخدمت ترانزيستورات صغيرة وعملت بشكل جيد , وسأوضح هذه الامور في حينها وهذا المخطط العملي للوحات المطبوعة وهي مجربة وناجحة وهذه التوصيلات على الوجه الاخر للوحة واريد وضع ملف HEX ليقوم من يرغب بتحميله لبرمجة الميكركونترولر ولكني لا اعرف الطريقة فارجو مساعدتي بهذه المسالة وشكرا

السلام عليكم
أخي كريم يمكنك تجميع ملفات عن طريق ضغطها في ملف واحد اي كلك ايمن على ملف واختار add to archive ومن ثم تقوم بتحميله الى احدى مواقع التحميل مثل
http://up.top4top.net/
ولكن أخي ملف hex لايمكن الاستفاده منه اي نريد ملف source اي ملف البرمجه لكي نفهم الكود وبعدها عمل دائره
لان الكتابه الي تظهر على ليد ماتركس هي غير ثابته وبتالي لايمكن الاستفاده من مشروع وبتالي لايمكن تطويره الا من قبلكم فقط
أحيانا وضع الكود يتيح لاخوه أعطاء اراءهم وبتالي يتطور مشروع الى أفضل
على سبيل مثال عند كتابه كلمه معينه يجب ان يكون هناك فراف بين حرف وحرف حتى تظهر كلمه بوضوح
تحياتي
