اخواني ما رأيكم في هذه الدائرة

[eng.taha]

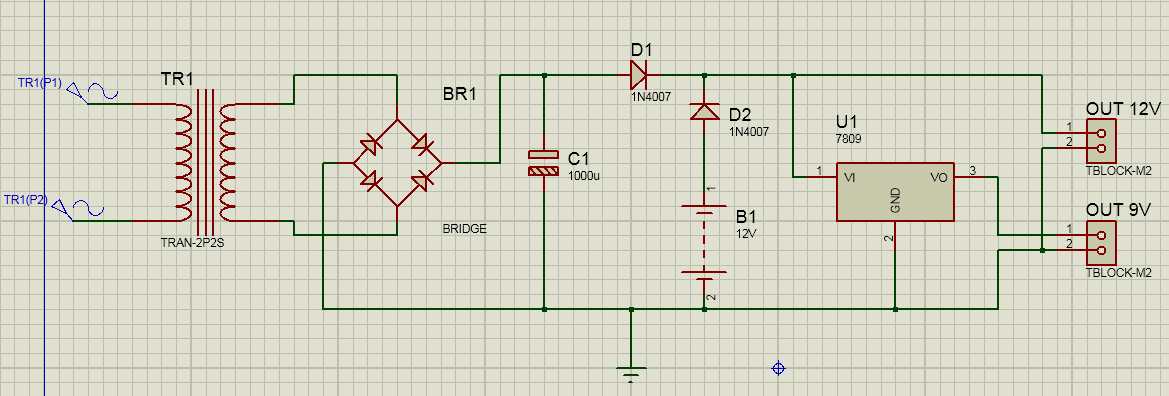

السلام عليكم اخواني...ما رأي حضراتكم في هذه الدائرة التي سوف استخدمها لتشغيل جهازين احدهما 12 فولت والاخر 9 فولت على البطارية عند انقطاع التيار الكهربائي بدون ان يفصل التيار عن الجهازين


علما انني سوف اضيف لها دائرة لفصل الشحن عند امتلاء البطارية
انني بأنتظار رأيكم ومقترحاتكم وشكرا مقدما

[Omar Mekkawy]

المشاركة الأصلية كتبت بواسطة eng.taha

السلام عليكم اخواني...ما رأي حضراتكم في هذه الدائرة التي سوف استخدمها لتشغيل جهازين احدهما 12 فولت والاخر 9 فولت على البطارية عند انقطاع التيار الكهربائي بدون ان يفصل التيار عن الجهازين


علما انني سوف اضيف لها دائرة لفصل الشحن عند امتلاء البطارية
انني بأنتظار رأيكم ومقترحاتكم وشكرا مقدما

وعليكم السلام

دائرة جيدة

لكن انظر هذه :

http://www.qariya.info/electronics/ups.htm

مع تبديل 7805 بـ 7809

[alush]

المشاركة الأصلية كتبت بواسطة eng.taha

السلام عليكم اخواني...ما رأي حضراتكم في هذه الدائرة التي سوف استخدمها لتشغيل جهازين احدهما 12 فولت والاخر 9 فولت على البطارية عند انقطاع التيار الكهربائي بدون ان يفصل التيار عن الجهازين


علما انني سوف اضيف لها دائرة لفصل الشحن عند امتلاء البطارية
انني بأنتظار رأيكم ومقترحاتكم وشكرا مقدما

برايي الشخصي
لاحاجة لدارة شحن
فقط الغي الديود 2 تشحن على نفس الترنس
واضع لكل مخرج ديود
لكي لايتاثر الجهاز الاول بالاخر
خصوصا اذا كان يحوي بطاريات مثل هاتف مثلا
وهنا ايضا تحمي ic من التيار العكسي

[eng.taha]

المشاركة الأصلية كتبت بواسطة alush

برايي الشخصي
لاحاجة لدارة شحن
فقط الغي الديود 2 تشحن على نفس الترنس
واضع لكل مخرج ديود
لكي لايتاثر الجهاز الاول بالاخر
خصوصا اذا كان يحوي بطاريات مثل هاتف مثلا
وهنا ايضا تحمي ic من التيار العكسي

شكرا جزيلا على الرد...في هذه الحالة التي تقول عنها سوف تكون البطارية تحت الشحن المستمر وهذا يؤدي الى تلفها لان الفولت سوف يرتفع فيها..

[eng.taha]

المشاركة الأصلية كتبت بواسطة Omar Mekkawy

وعليكم السلام

دائرة جيدة

لكن انظر هذه :

http://www.qariya.info/electronics/ups.htm

مع تبديل 7805 بـ 7809

شكرا جزيلا لك اخي عمر

[alush]

المشاركة الأصلية كتبت بواسطة eng.taha

شكرا جزيلا على الرد...في هذه الحالة التي تقول عنها سوف تكون البطارية تحت الشحن المستمر وهذا يؤدي الى تلفها لان الفولت سوف يرتفع فيها..

اذا كانت البطارية 12 فولت
فلا يمكن للتيار ان يصبح اكبر من ذلك
حتى ولو كان الترنس اكبر
ولكن نحن من اجل سلامة البطارية نضع الترنس 12 ايضا
ويكون 1 امبير او اكبر بقليل لا باس

هنا ياتي دور البطارية
بطارية 12 امبير و ترنس 1 امبير
يحتاج الاى 12 ساعة شحن
فلا تقلق

[fade hbeb]

المشاركة الأصلية كتبت بواسطة eng.taha

السلام عليكم اخواني...ما رأي حضراتكم في هذه الدائرة التي سوف استخدمها لتشغيل جهازين احدهما 12 فولت والاخر 9 فولت على البطارية عند انقطاع التيار الكهربائي بدون ان يفصل التيار عن الجهازين


علما انني سوف اضيف لها دائرة لفصل الشحن عند امتلاء البطارية
انني بأنتظار رأيكم ومقترحاتكم وشكرا مقدما

اخي الكريم
اضف دارة فصل الشحن عند الامتلاء
ولتكن تلامسات الريليه الخاصة بدارة فصل الشحن
مع اطراف الديود 2 بحيث عندما تكون البطارية بحاجة الى شحن
تكون تلامسات الريليه موصلولة يعني يلتغي عمل الديود
وعندما تكون ممتلئة تكون تلامسات الريليه
غير متصلة ليعود الديود 2 الى عمله
المرجو منه
و هيك بتكون شغلت الاجهزة و شحنت البطارية على نفس المصدر
و ارحت البطارية من مشكلة الشحن المستمر
بالتوفيق ان شاء الله
