بسم الله الرحمان الرحيم

لدي لوح خشب 244X122 m

المساعد من كل المتحصصين و خاصة الأستاذ أبو أحمد

أعجبني تصميم فقاسة الأخ خالد
هنا

لكن أريد تصميم ب 5 حجرات (قلاب البيض أتوماتيكي )

وفق هذا التصميم
هنا


أريد معرفة الأقياس للهيكل الفقاسة
أرجوا المساعدة
و شكرا جزيلا

[أبو معاذ 2010]

السلام عليكم و رحمة الله و بركاته

يمكن اخي الفاضل أن اعطيك بعض الإضاءات لحساب القياسات اللازمة ، و تتمم الباقي حسب رغبتك .

عندنا 5 مجرات سنحتاج على الأقل 10 سنتيمترات لكل واحد بما فيها الفراغ بينه و بين الذي يليه ، المجموع 50 سنتيمترا ، و نعطي لحجرة التسخين 25 سنتيمترا ( يمكن اقل أو أكثر حسب نوع المروحة و مصدر الحرارة ، و خذ بعين الإعتبار مساحة كافية لوضع إناء الماء ) ، و نعطي 5 سنتيمترات فراغ لزوم دوران الهواء أسفل آخر مجر ، و 2 سنتيمتران الخشبة الفاصلة لغرفة التسخين ، فيكون مجموع ارتفاع الفقاسة 82 سنتيمترا من الداخل ، و لأنك كريم يمكن ترفعها ل 85 .

بالنسبة للعمق و العرض ، فهما يتوقفان على مساحة القلاب ، و القياسات التي أعطيتها في قلابي الأوتوماتيكي كانت اعتباطية و يمكن تغييرها ، مثلا عمل 6 أعمدة أعمدة من 7 بيضات أو غير ذلك، و رأيي ان تقوم بصناعة القلابات اولا ثم تعمل بدن الفقاسة حسب المطلوب ، المهم ترك مساحة 4 إلى 5 سنتيمترات من كل جهة بين الفقاسة و القلاب .

بالتوفيق أخي و منتظرين أخبارك .

[eng.easy.elect]

اقتباس المشاركة الأصلية كتبت بواسطة أبو معاذ 2010 السلام عليكم و رحمة الله و بركاته يمكن اخي الفاضل أن اعطيك بعض الإضاءات لحساب القياسات اللازمة ، و تتمم الباقي حسب رغبتك . عندنا 5 مجرات سنحتاج على الأقل 10 سنتيمترات لكل واحد بما فيها الفراغ بينه و بين الذي يليه ، المجموع 50 سنتيمترا ، و نعطي لحجرة التسخين 25 سنتيمترا ( يمكن اقل أو أكثر حسب نوع المروحة و مصدر الحرارة ، و خذ بعين الإعتبار مساحة كافية لوضع إناء الماء ) ، و نعطي 5 سنتيمترات فراغ لزوم دوران الهواء أسفل آخر مجر ، و 2 سنتيمتران الخشبة الفاصلة لغرفة التسخين ، فيكون مجموع ارتفاع الفقاسة 82 سنتيمترا من الداخل ، و لأنك كريم يمكن ترفعها ل 85 . بالنسبة للعمق و العرض ، فهما يتوقفان على مساحة القلاب ، و القياسات التي أعطيتها في قلابي الأوتوماتيكي كانت اعتباطية و يمكن تغييرها ، مثلا عمل 6 أعمدة أعمدة من 7 بيضات أو غير ذلك، و رأيي ان تقوم بصناعة القلابات اولا ثم تعمل بدن الفقاسة حسب المطلوب ، المهم ترك مساحة 4 إلى 5 سنتيمترات من كل جهة بين الفقاسة و القلاب . بالتوفيق أخي و منتظرين أخبارك .

شكرا كثيرا أنا في طريق الأنجار و الأتي أفضل انشاء الله

[eng.easy.elect]

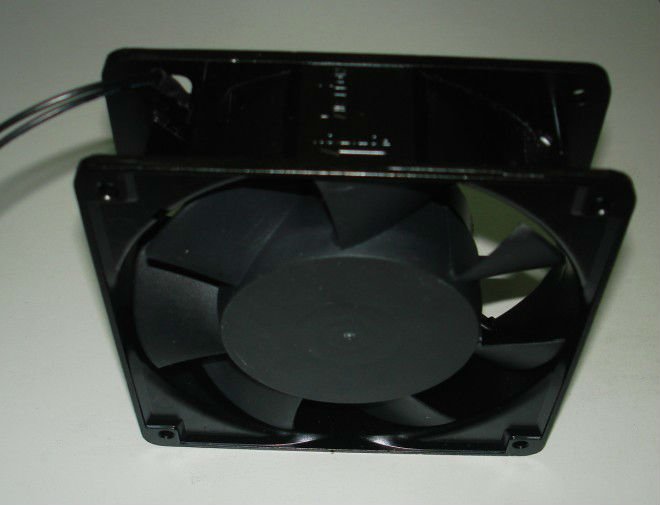

بالنسة الي المروح
فيوجد هذا النوع

ذو خصائص

220V AC 0.10 AMP
قياس 11cmX11cm
مشكور و الأتي أفضل أنشاء الله

[eng.easy.elect]

بسم الله الرحمن الرحيم

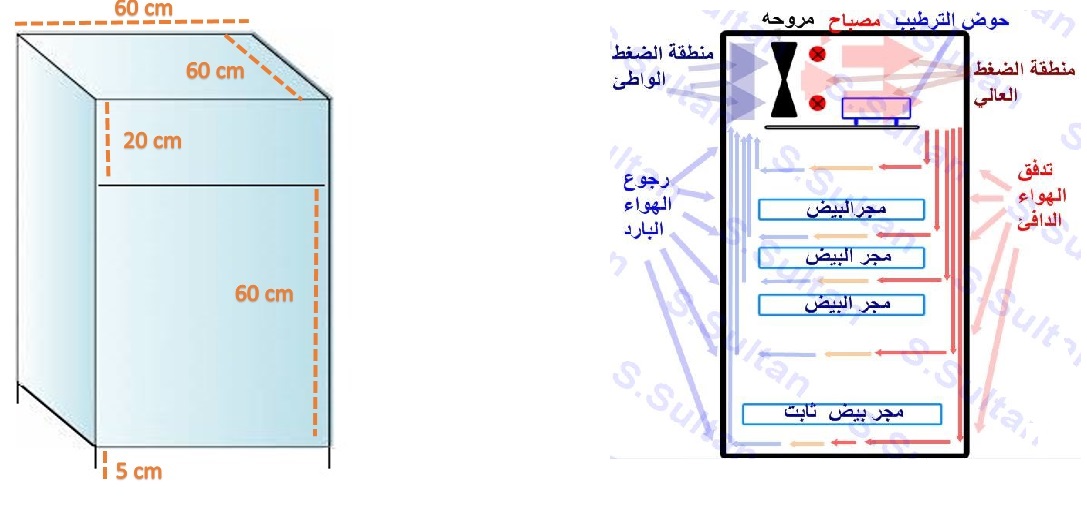

أريد معرفة أما أذا كان
2 مصباح 100 واط و
المروحة السابقة
يكفيان لهذه المخطط و هيكل و هل هو جيد أو يجب التغير وشكرا للمساعد
و القادم أفضل بفضل الله أولا و بمساعدتكم انشاء الله
و أسف على الأزعاج

شكرا شكرا

[hwpa2001]

انا استعمل هذه المروحة مع 2 لمبه 100 وات وثلاث ارفف للبيض

والحمد لله التفقيس عندى بنسبة 90 % لبيض السمان

http://www.qariya.info/vb/showthread.php?t=151055

[أبو معاذ 2010]

اقتباس المشاركة الأصلية كتبت بواسطة eng.easy.elect بسم الله الرحمن الرحيم أريد معرفة أما أذا كان 2 مصباح 100 واط و المروحة السابقة يكفيان لهذه المخطط و هيكل و هل هو جيد أو يجب التغير وشكرا للمساعد و القادم أفضل بفضل الله أولا و بمساعدتكم انشاء الله و أسف على الأزعاج شكرا شكرا

السلام عليكم و رحمة الله و بركاته

المصباحين اعتقد كافيين ، أما المروحة فأظن انك ستحتاج واحدة اخرى من نفس النوع ، و لكن لا تتعجل الأمر ، استعمل هذه و اترك مجالا لإضافة أخرى في حالة لزم الأمر .

[eng.easy.elect]

اقتباس المشاركة الأصلية كتبت بواسطة hwpa2001 انا استعمل هذه المروحة مع 2 لمبه 100 وات وثلاث ارفف للبيض والحمد لله التفقيس عندى بنسبة 90 % لبيض السمان http://www.qariya.info/vb/showthread.php?t=151055

بسم الله الرحمن الرحيم
تحية أحترام

شكرا لكن الأبعاد ليست متشابهة
لذا لك أنا أستفسير و أريد التوجيه
من طرف المختصين
هل أضيف مروحة أم واحدة تكفي وماذا أفعل ؟
شكرا
