[MontaserMZ]

السلام عليكم

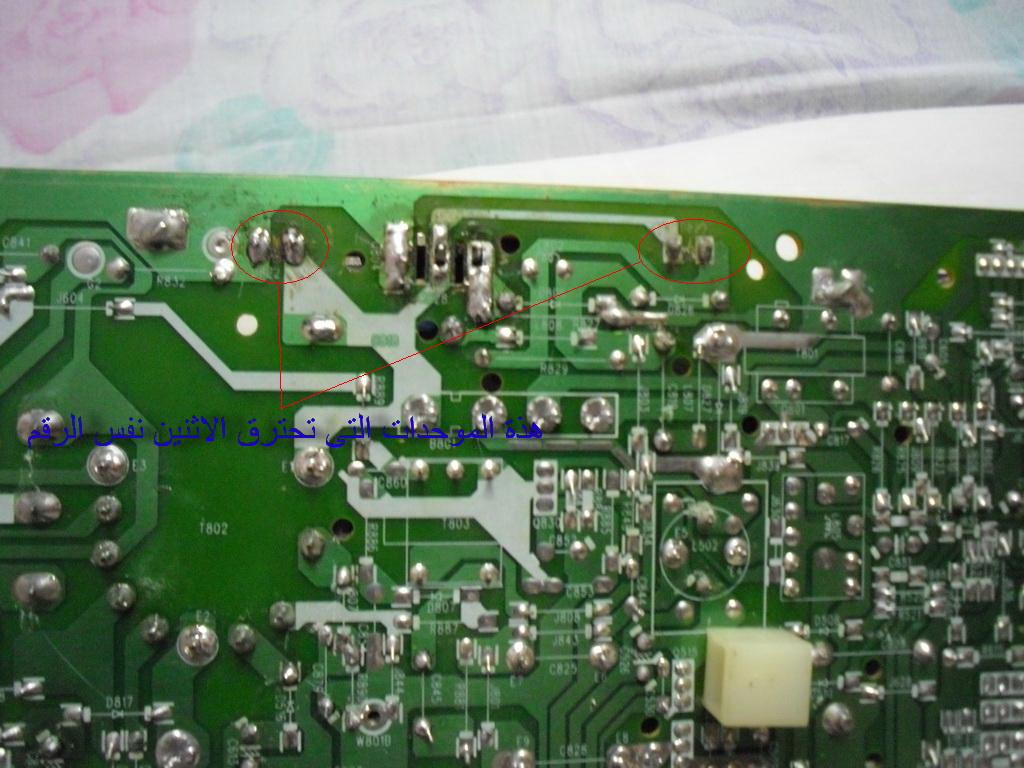

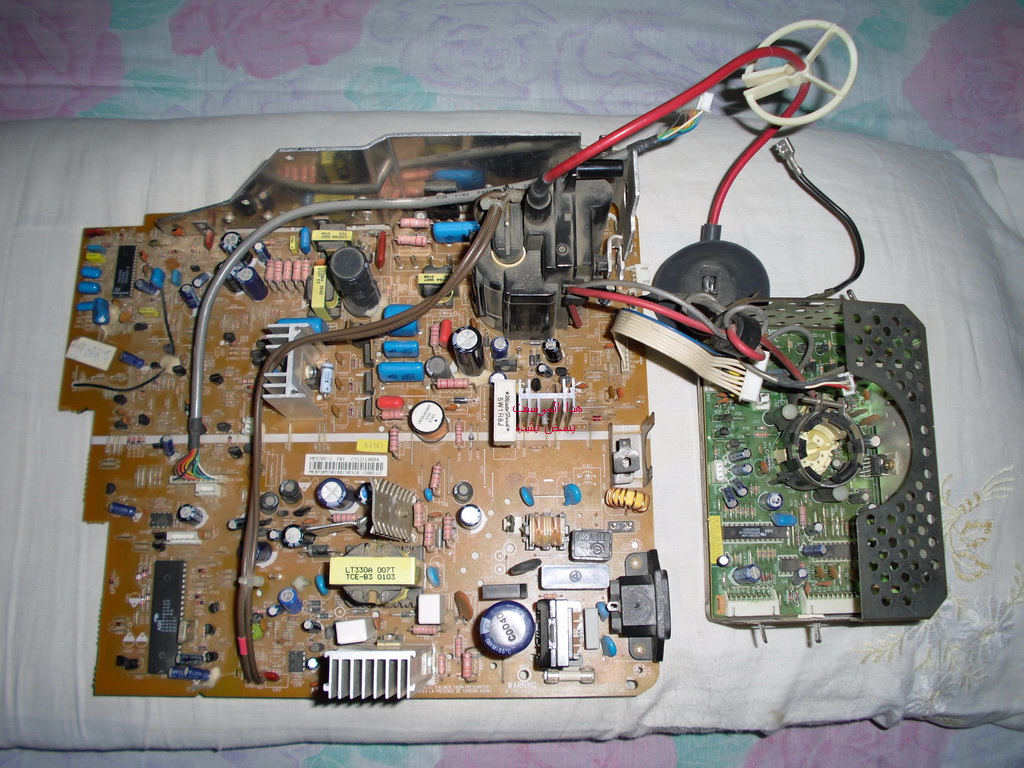

شاشة توشيبا قديمة 15 بوصة بيضاء موديل toshiba tekbright 515 رقم البوردة BC350 S002A-C فصلت وبالكشف تبين احتراق موحد على شكل موسفت رقمة 5vuz47 متصل مع رجل ترانزستور اللاين وبتغييرة بنفس الرقم اشتغلت الشاشة طبيعى ولكن بعد يومين احترق مرة اخرة وتم تغييرة مرة اخرى بنفس الرقم واثناء التجربة احترق ترانزستور اللاين وقبل تركيب الجديد وجدت الفولت على الرجل الوسطى للترانزستور اثناء فصلة حوالى 230 فولت عند توصيل الكهرباء تكون 60 فولت وبعد ثلاث ثوانى ترتفع الى 230 ولاحظت موسفت بيسخن بطريقة جنونية بعد ثوانى قليلة حتى انى لا استطيع لمس المبرد الخاص به ورقمة IRFS630A تم تغييرة هو وكل المكثفات والترانزستورات المتصلة بة ولكن نفس المشكلة وايضاً بيسخن مثل القديم ، تم الكشف على كل المقاومات والمكثفات وتم تغيير معظم مكثفات البوردة مع انها سليمة دون فائدة ، خرج الباور 72 فولت بدل 70 و 7 بدل 6.3 و 13.8 بدل 12 و 50 لا اعرف الطبيعى بتاعها كام ، ارجو المساعدة وشكراً

[عمادبحيرى]

استبدل الاين

[MontaserMZ]

اشكرك استاذ عماد واسف للتأخير انا بحثت عن اللاين ولم اجدة وقررت اقفل الشاشة واجرب ، الصورة طبيعية جداً والفولت انخفض بعد تقفيل الشاشة الى 50 فولت DC فى وضع استاند باى و110 فولت AC فى حالة التشغيل انا جربت الشاشة اكتر من نصف ساعة ولم يحدث شئ والموسفت اللى كان بيسخن بعد التقفيل لا يسخن وترانزستور اللاين علية سخونة بعد اقل من 10 دقائق ، سخونة مش بتلسع ولكنى خايف يكون الفولت عالى ويتحرق الترانزستور مرة اخرى ، ارجو المساعدة هل السخونة طبيعية وهذا الفولت طبيعى ام لا

[عمادبحيرى]

اقتباس المشاركة الأصلية كتبت بواسطة MontaserMZ اشكرك استاذ عماد واسف للتأخير انا بحثت عن اللاين ولم اجدة وقررت اقفل الشاشة واجرب ، الصورة طبيعية جداً والفولت انخفض بعد تقفيل الشاشة الى 50 فولت DC فى وضع استاند باى و110 فولت AC فى حالة التشغيل انا جربت الشاشة اكتر من نصف ساعة ولم يحدث شئ والموسفت اللى كان بيسخن بعد التقفيل لا يسخن وترانزستور اللاين علية سخونة بعد اقل من 10 دقائق ، سخونة مش بتلسع ولكنى خايف يكون الفولت عالى ويتحرق الترانزستور مرة اخرى ، ارجو المساعدة هل السخونة طبيعية وهذا الفولت طبيعى ام لا

الكلام اللى سيادتك ذكتة يؤكد تلف الاين الجزئى وتحديدا فى ملف abl

[MontaserMZ]

الف شكر استاذ عماد لسرعة الرد وبم ان حضرتك متأكد من تلف اللاين فلن استعمل الشاشة وسأبحث عن اللاين مرة اخرى خارج محافظتى

[عمادبحيرى]

وفقك الله اخى
وكل عام وسيادتك بخير
