مرسل صغير

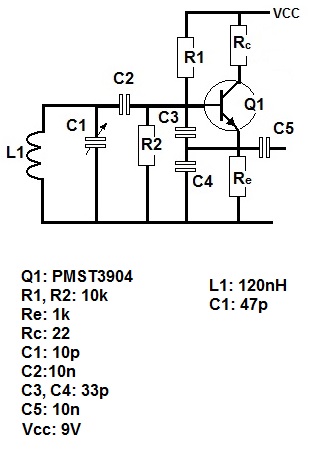

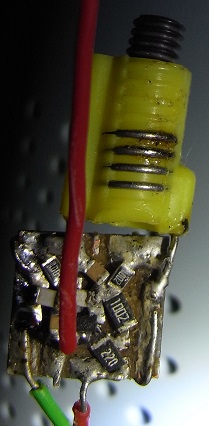

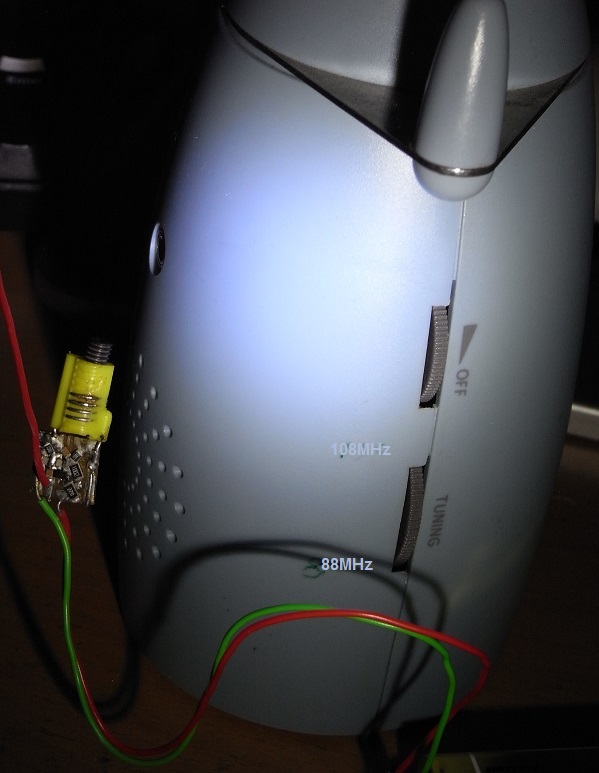

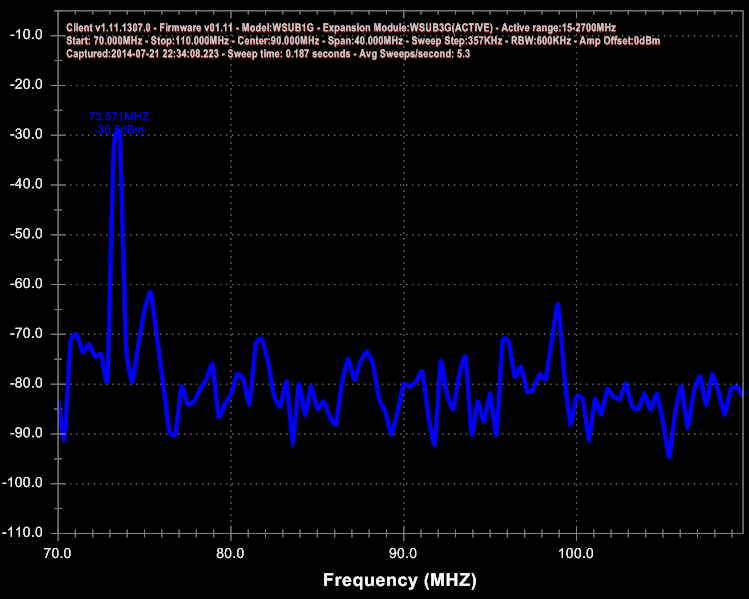

إن تطور الإلكترونيات وتقنية النانو تحتم علينا أن نتماشى معها, ولكن من الصعب على الهاوي وحتى المهندس الذي لا يملك منضدة مخبرية متطورة"ويرك بنتشWork Bench" ومزودة بمجهر تكبير وكاويات لحام خاصة بالتقنية المصغرة وشفاطات لحام ونافثات هواء ساخن ولحام ذو سلك دقيق ومعجونة "دهن" القلافونيوم الشبه سائلة أن يصنع مثل هذه الدوائر ولا أخفي عليكم أني أملك بعض من هذه الأدوات بحمد الله ومنته علي وإلا لما كان صناعة هذه الدائرة ذات الابعاد 1 *1 سنتمتر وبمقاومات ومكثفات حيث أن بعضها من القياس 0805 ممكنا فلست أملك عين النسر المرسل هذا عديد الجوانب ويتمتع باستقرار جيد ولكن ينقصه دائرة "منطقة عازلة" Buffer لكي تصبح الإشارة اكثر ثباتا وقوة وربما يأتي سرد ذلك لاحقا الدائرة عبارة عن مذبذب كولبتس تعمل على 9 فولت و12 فولت ايضا ب  تغيير قيم المكثفات C1 C3 C4 وL1 يتم تغيير الحزمة وهذا أمر يجب على المهتم أن يتصفح ويجرب ويتعلم بنفسه ولكن في هذه الصفحة يمكنك أن تعطي القيم التي لديك لتحصل على التذبذب الذي تريد في اللوحة لا يوجد مكثف متغير لأن الملف متغير ولكن هناك مكثف 10 بيكو متصل على التوازي مع الملف! اجعل الملف من 150 إلى 180 نانو أو8 لفات من سلك قطره 0.7 ملمتر على قطر 6 ملمتر ومكثف C1 33 بيكو بالنسبة للملف المستخدم هو عبارة عن ملف وفيه برغي الفيرايت مما يجعله ذو حث مرتفع قليلا ولذلك ترى أن الحزمة لدي تبدا بسبعين ميغا هيرتز وتنتهي ب97 تقريبا أي أن مدى الحزمة عشرين ميغا  قد يبدو اللحام رديئا, ولكنه ليس كذلك إنما هذا لحام خالي من الرصاص فلا يلمع وحرارة إذابته من 350 درجة مئوية إلى 400 وحسب رأس كاوية اللحام انا أفضل اللحام القديم ذو نسبة الرصاص لأنه ينصهر عند درجة 180 مئوي ويلمع ويحتوي على نسبة أعلى من دهن القلافونيوم ولكن لها مضار إن استنشقت بكميات قد يسال أحدهم هل استطيع أن استعيض عن كل العناصر المصغرة بعناصر عادية الحجم نعم ويمكنك استخدام ترانزستور 2N3904  الدائرة تعليمية وإلا لما قمت باختيار هذا الترانزستور ضعيف القدرة والتذبذب فهناك لمثل هذه الدوائر ترانزستورات أخرى أفضل من حيث استقرار التذبذب وقوة الإشارة وربما أسرد بعضها لاحقا بإذن الله في الصور التالية ترى بعض الترددات التي يمكن أن يبث عليها هذا المرسل لاحظ كيف أنه يمكن ضبطه بدقة عند 80 ميغا هيرتز    التعديل الأخير تم بواسطة : ابداع اسلامي بتاريخ 21-07-2014 الساعة 09:25 PM |
| اعلانات |
|
|||||
|

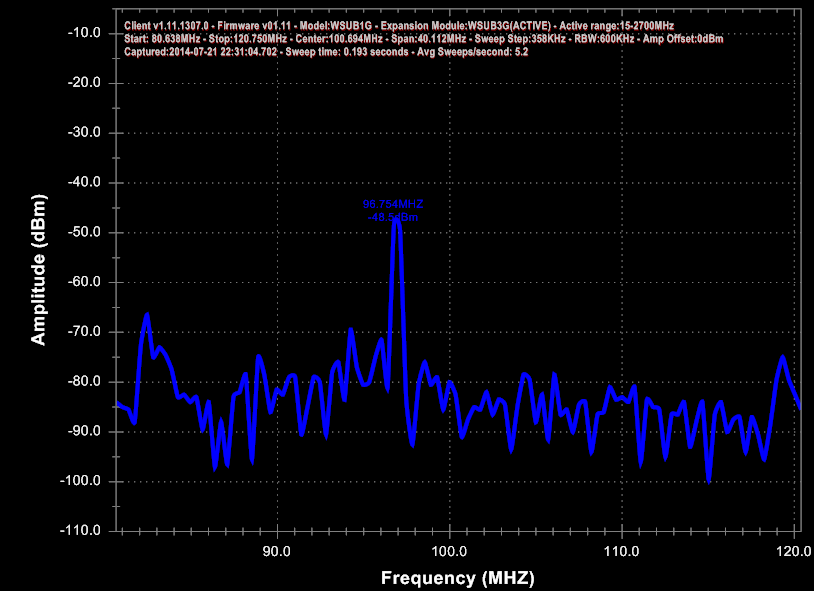

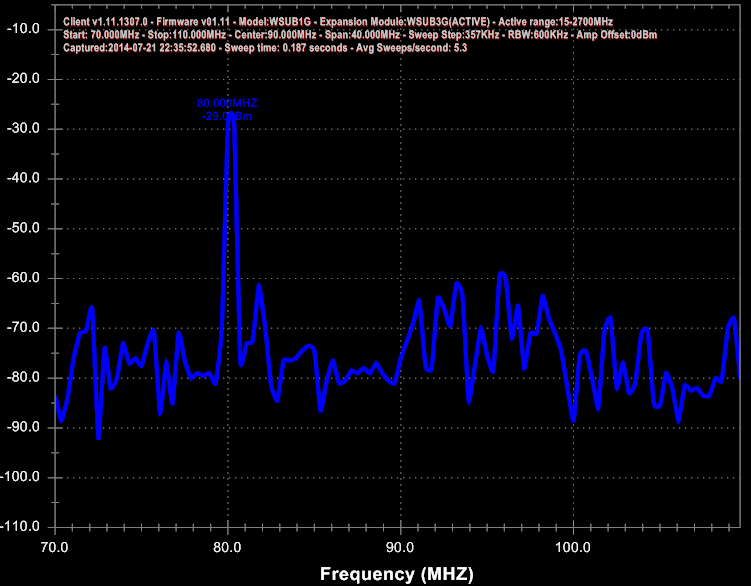

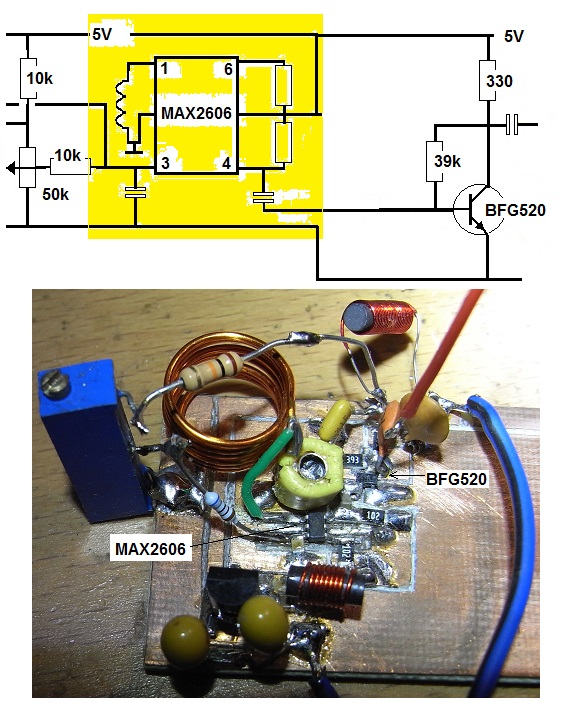

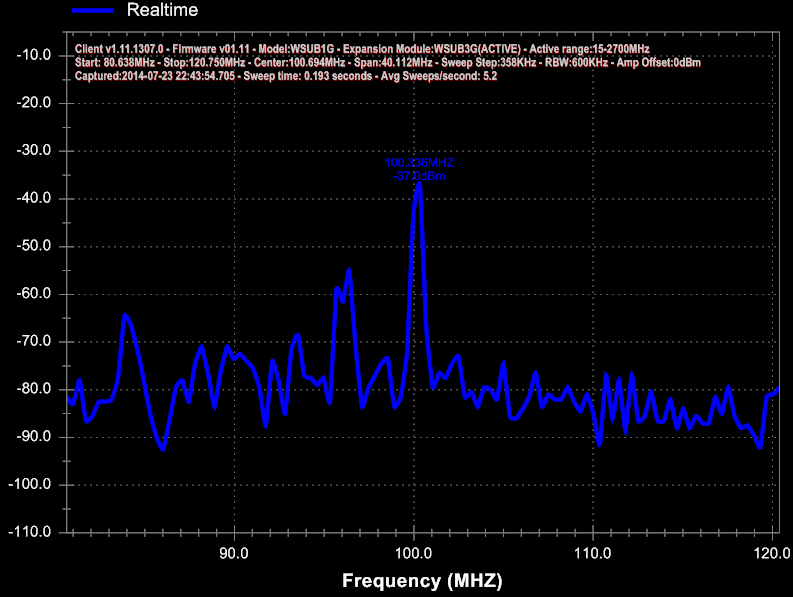

نسيت أن أذكر لكم رابط حساب التذبذب لمذبذب كولبتس http://www.zen22142.zen.co.uk/Theory/tunedcct.htm وهذا مذبذب رائع الاستقرار والقوة ولكن للاسف دقيق الحجم المذبذب عبارة عن "في سي او" أي المذبذب المتحكم به بالجهد حيث يتم تغيير التذبذب بفرق الجهد المطبق على ثنائي سعوي وهذا أمر مريح بالمقارنة مع التغيير بالمكثف المتغير أو الملف لأن التغيير بالمقاومة لا يجعل التذبذب يتأثر بالمفك أو اليد القريبة كما هو الحال عند ضبط الملف أو المكثف كما أن الضبط يكون أكثر دقة وتحديدا لأنه من الصعب أن نعد المذبذب على تذبذب معين بواسطة المكثف المتغير أو الملف الدائرة هي عبارة عن أي سي مذبذب Max2606 من شركة Maxim ويلي المذبذب دائرة مكبر بترانزستور BFG520 المكثف المتغير الأصفر لا داعي له إن هو إلا فلتر على مدخل الترانزستور ولكن يمكن إزاحته هذه الدائرة قمت بصناعتها بأدوات عادية ولكن كان راس كاوية اللحام مدببا!  صورة تري أحد التذبذبات التي تبث عليها هذه الدائرة وقوة الإشارة بهوائي أقل من ربع طول الموجة  هنا تجد الكثير من الدوائر التطبيقية على هذا المذبذب https://www.google.de/search?q=max26...w=1280&bih=891 التعديل الأخير تم بواسطة : ابداع اسلامي بتاريخ 23-07-2014 الساعة 09:08 PM |
