[نايف نظمي]

السلام عليكم ورحمة الله وبركاته - وكل عام وانتم بخير

البعض منا يريد ان يحصل على دارة كاملة وجاهزة يستخدمها ويريح نفسة من والراس والتصميم -ولكن من اين؟؟؟

شهور وايام في البحث في الشبكة ولم اصل الا على مقطتفات من دوائر ورموز ومعادلات لا يفهمها الا مهندس قدير ومتكن !!

لذلك انجبرت على محاولة التصميم

وضعتها هنا لتعم الفائدة واستفيد انا في بعض النقاط الناقصة

طبعا كوني ليس بمهندس لابد من وجود نواقص خصوصا في الحسابات والمعادلات

اامل ان اجد مهندس متمكن لسد النقص


-----------

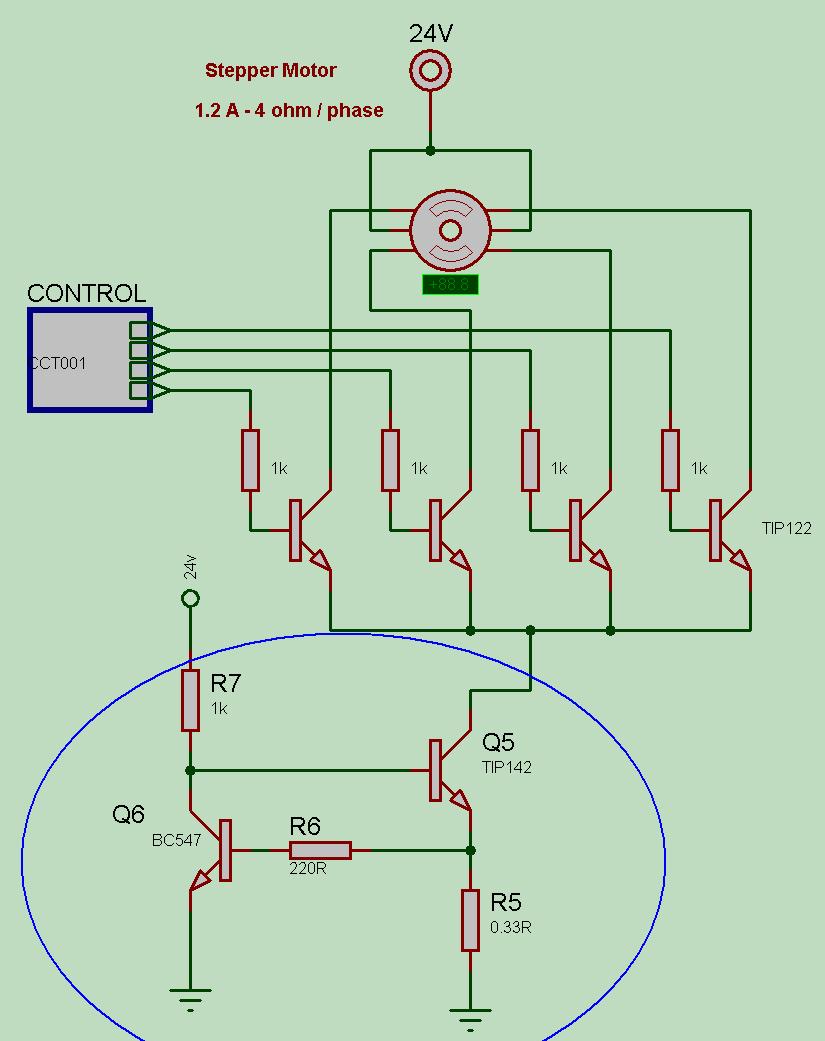

الجزء المعلم حوله دائرة هوى موضع النقاش
وهي محدد التيار


محدد التيار نحتاج له لزيادة سرعة المحرك الخطوي ويبقا العزم واحد مهما تغيرت السرعة
والمعروف انه عندما نشغل محرك بالجهد الاسمي وعند زيادة السرعة يفقد العزم او حتي يتوقف
لان زمن تشبع الملفات بالتيار يصبح قليل جدا

لهذا لا بد من زيادة الجهد
وزيادة الجهد بالسرعة البطيئة تتلف المحرك وترانزستورات الخرج
من هنا جائت فكرة محدد التيار
فهو يقسم الجهد على الزمن فينتج تيار حسب المدة الزمنية
اذا كانت القسمة على زمن طويل يكون التيار قليل واذا كانت القسمة على زمن قصير يكون التيار عالى بهذا يبقا المحرك محافظا على سرعتة وعزمة مهما تغيرت

لكن هذا الكلام لا يكون صحيح مالم تحسب الحسابات جيدا

والحسابات المطلوبة هنا هي قيم الماومات
لقد قمت بتغير المقاومات بقيم عفوية تقريبيا وبدون حساب
ولم تعمل الدارة بالشكل المطلوب
-------------------
اتكركم الان مع الدارة
ولنا لقاء قريب ان شاء الله
تحياتي....

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي السلام عليكم ورحمة الله وبركاته - وكل عام وانتم بخير البعض منا يريد ان يحصل على دارة كاملة وجاهزة يستخدمها ويريح نفسة من والراس والتصميم -ولكن من اين؟؟؟ شهور وايام في البحث في الشبكة ولم اصل الا على مقطتفات من دوائر ورموز ومعادلات لا يفهمها الا مهندس قدير ومتكن !! لذلك انجبرت على محاولة التصميم وضعتها هنا لتعم الفائدة واستفيد انا في بعض النقاط الناقصة طبعا كوني ليس بمهندس لابد من وجود نواقص خصوصا في الحسابات والمعادلات اامل ان اجد مهندس متمكن لسد النقص ----------- الجزء المعلم حوله دائرة هوى موضع النقاش وهي محدد التيار محدد التيار نحتاج له لزيادة سرعة المحرك الخطوي ويبقا العزم واحد مهما تغيرت السرعة والمعروف انه عندما نشغل محرك بالجهد الاسمي وعند زيادة السرعة يفقد العزم او حتي يتوقف لان زمن تشبع الملفات بالتيار يصبح قليل جدا لهذا لا بد من زيادة الجهد وزيادة الجهد بالسرعة البطيئة تتلف المحرك وترانزستورات الخرج من هنا جائت فكرة محدد التيار فهو يقسم الجهد على الزمن فينتج تيار حسب المدة الزمنية اذا كانت القسمة على زمن طويل يكون التيار قليل واذا كانت القسمة على زمن قصير يكون التيار عالى بهذا يبقا المحرك محافظا على سرعتة وعزمة مهما تغيرت لكن هذا الكلام لا يكون صحيح مالم تحسب الحسابات جيدا والحسابات المطلوبة هنا هي قيم الماومات لقد قمت بتغير المقاومات بقيم عفوية تقريبيا وبدون حساب ولم تعمل الدارة بالشكل المطلوب ------------------- اتكركم الان مع الدارة ولنا لقاء قريب ان شاء الله تحياتي....

اخ نظمي لم لا تستخدم داره جاهزه ودات حجم اقل وتكلفه اقل ودات كفاءه عاليه ارجو مراجعه الرابط للداتا شيت ويمكنك ان تشتريها بحوالي 3 دنانير من عماره الصائع بالعبدلي .وهي مجربه ومضمونه ولا تنسى ان تستخدم ديودات سريعه.

https://www.sparkfun.com/datasheets/...8_H_Bridge.pdf

[نايف نظمي]

اقتباس المشاركة الأصلية كتبت بواسطة hamzazayyad اخ نظمي لم لا تستخدم داره جاهزه ودات حجم اقل وتكلفه اقل ودات كفاءه عاليه ارجو مراجعه الرابط للداتا شيت ويمكنك ان تشتريها بحوالي 3 دنانير من عماره الصائع بالعبدلي .وهي مجربه ومضمونه ولا تنسى ان تستخدم ديودات سريعه. https://www.sparkfun.com/datasheets/...8_H_Bridge.pdf

السلام عليكم

تقد ال (اي سي) لوحدها ام الدارة البورد كامل

بعدين انا دورت في جميع محلات عمارة الصايغ على مواتير مافي الا واحد جابلي مواتير من بقايا الطابعات صغيرة ولا تنفع وطلب سعر عالي جدا -

بعدها استبعدت ان يكون عندهم درايفرات

اذا انت بتعرف حدا -- ارجوك دلني عليه واكون شاكر لك

تحياتي

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي السلام عليكم تقد ال (اي سي) لوحدها ام الدارة البورد كامل بعدين انا دورت في جميع محلات عمارة الصايغ على مواتير مافي الا واحد جابلي مواتير من بقايا الطابعات صغيرة ولا تنفع وطلب سعر عالي جدا - بعدها استبعدت ان يكون عندهم درايفرات اذا انت بتعرف حدا -- ارجوك دلني عليه واكون شاكر لك تحياتي

اخي نايف نعم اقصد الداره المتكامله ic وهي داخل الداتا شيت التي بعتها لك L298

يمكنك الدهاب للطابق التاني بعماره الصايغ حيت يوجد المهندس المتمير والخبير محمود الناصر وسيعطيك اللازم ان توفر لديه ..

[نايف نظمي]

اقتباس المشاركة الأصلية كتبت بواسطة hamzazayyad اخي نايف نعم اقصد الداره المتكامله ic وهي داخل الداتا شيت التي بعتها لك L298 يمكنك الدهاب للطابق التاني بعماره الصايغ حيت يوجد المهندس المتمير والخبير محمود الناصر وسيعطيك اللازم ان توفر لديه ..

مشكور بارك الله لك
