[نايف نظمي]

اخوتي الكرام

ترنزيستور 60 فولت 45 امبير حسب ماهو مذكور في المواصفات

لكن يغلي وبعد فترة قصيرا جداً يحترق على لمبة 12 فولت 1 امبير

علما اني موصل مقاومة 1كيلو اوم على البوبة

غللبني جدا

ارجو ذك طريقة التوصيل الصحيحة

وشكراً لكم

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي اخوتي الكرام ترنزيستور 60 فولت 45 امبير حسب ماهو مذكور في المواصفات لكن يغلي وبعد فترة قصيرا جداً يحترق على لمبة 12 فولت 1 امبير علما اني موصل مقاومة 1كيلو اوم على البوبة غللبني جدا ارجو ذك طريقة التوصيل الصحيحة وشكراً لكم

اخ نظمي ارجو ان ترفق مخطط الداره ووكم قيمه الجهد على البوابه للترانستور؟؟؟

[نايف نظمي]

مشكور اهتمامك



مصدر البوابة دارة pwm مستقلة جهدها الاعلى 5 فولت

حاولت ارفاق صورة ولم اتمكن

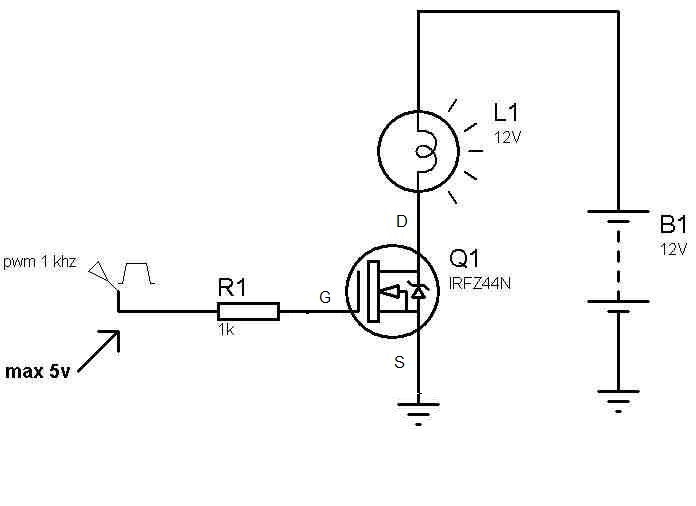

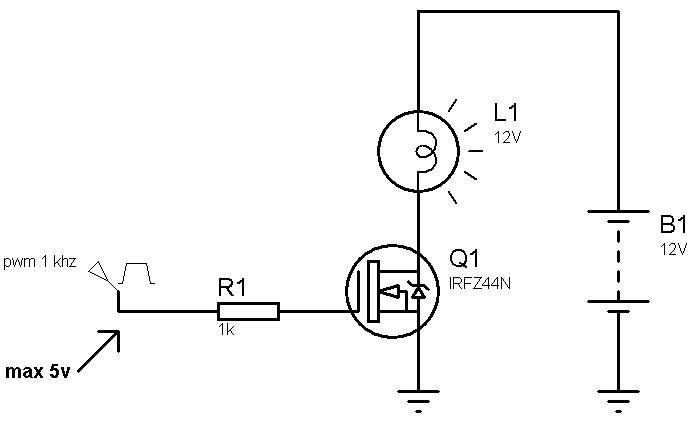

لكن الدارة بسيطة جدا

مجرد لمبة موصولة على الطرف الموجب وعلى DRAIN

و مقاومة على GATE 1K

SOURCE على الطرف السالب

وان لم توضح الصورة
علمني كيف ارفق صورة

شكرا من جديد

[hamzazayyad]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي مشكور اهتمامك مصدر البوابة دارة pwm مستقلة جهدها الاعلى 5 فولت حاولت ارفاق صورة ولم اتمكن لكن الدارة بسيطة جدا مجرد لمبة موصولة على الطرف الموجب وعلى DRAIN و مقاومة على GATE 1K SOURCE على الطرف السالب وان لم توضح الصورة علمني كيف ارفق صورة شكرا من جديد

اخي قم برفع جهد النبضه ل 10 فولت عن طريق استخدام ترانستور ولا تنسى ان تضع مقاومه بين البوابه والارضي وسيعمل معك بشكل جيد ان شاء الله

وارجو ان ترفق مخطط الداره من القائمه للمشاركه وتسمى ادارج صوره.

[نايف نظمي]

السلام عليكم

الشيء المحيير ان الترانزيستور يحتمل اكثر من 40 امبير

وهنا عند 1 امبير يحترق

هل من تفسير مقنع علما اني مستخدم مبرد

وحتى انه لا ينتظر ان افصل عنه التيار سرعان ما يحترق

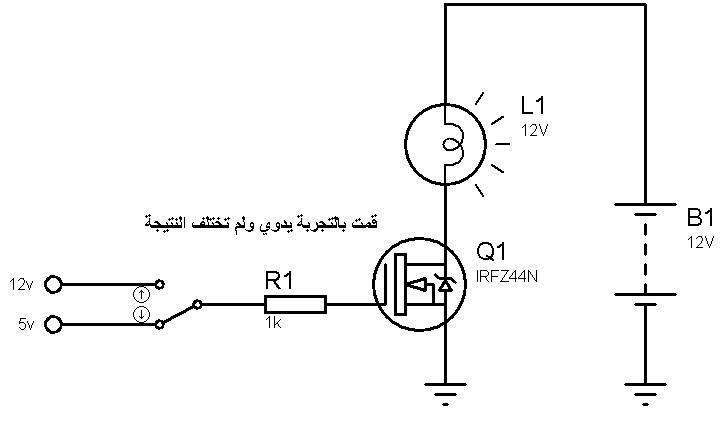

وقمت بتجربة يدوية بتبديل بين 12 و 5 فولت

لم يتغير شيء

[funky112233]

السلام عليكم ورحمه الله وبركاته
كل سنة وانتم جميعا طيبيين

بالنسبة للدائرة الى انت رافعها يا بشمهندس فهى سليمة ويجب ان تعمل

ولكن
انا اتوقع انك ملمس حاجة فى حاجة غلط او انك موصل الاطراف غلط

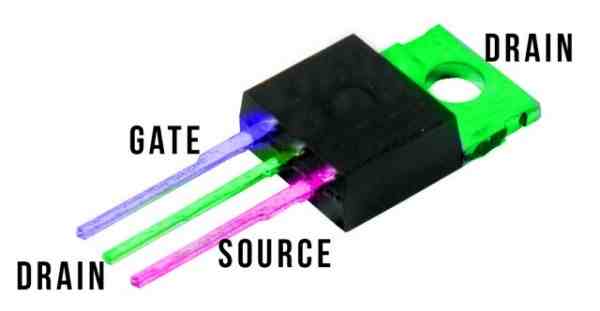

انظر الى هذه الصورة



انا وضعتلك اسم كل طرف
تاكد من انك موصل كل الاطراف بالشكل الصحيح
وانك مش عاكس وحاطط طرف البوابة G مكان اى طرف ثانى او العكس وهكذا

والشىء الاخر الذى يجب ان تعلمة هو ان طرف D موصل بجسم الترانزيستور
يعنى انت لو موصل علية مبرد وموصل المبرد دة مع طرف موجب مثلا هيحصل مشكلة
فلازم يكون المبرد منفصل وغير لامس لاى شىء بجانبة

بوص الصورة دى بتوضح الاطراف بالالوان





بالتوفيق ان شاء الله

[نايف نظمي]

اقتباس المشاركة الأصلية كتبت بواسطة funky112233 السلام عليكم ورحمه الله وبركاته كل سنة وانتم جميعا طيبيين بالنسبة للدائرة الى انت رافعها يا بشمهندس فهى سليمة ويجب ان تعمل ولكن انا اتوقع انك ملمس حاجة فى حاجة غلط او انك موصل الاطراف غلط انظر الى هذه الصورة انا وضعتلك اسم كل طرف تاكد من انك موصل كل الاطراف بالشكل الصحيح وانك مش عاكس وحاطط طرف البوابة G مكان اى طرف ثانى او العكس وهكذا والشىء الاخر الذى يجب ان تعلمة هو ان طرف D موصل بجسم الترانزيستور يعنى انت لو موصل علية مبرد وموصل المبرد دة مع طرف موجب مثلا هيحصل مشكلة فلازم يكون المبرد منفصل وغير لامس لاى شىء بجانبة بوص الصورة دى بتوضح الاطراف بالالوان بالتوفيق ان شاء الله

السلام عليكم - وكل سنة انت بخير ومن العايدين ان شاء الله

بالنسبة للتوصيلات كلها تمام وحسب اطراف الصورة ولا يوجد تلامس

والشيء الغريب ان هذا الترانزيستور مسخدم في انفرتر ويعمل لساعات بدون اي حرارة دافئ فقط

وانا موصلة حسب ماهو في الانفرتر

وغيرتة بجديد عدة مرات واواجه نفس المشكلة حرارة عالية جدا بزمن قصير

وللعلم اليوم استخدمت TIP122 واشتغل ويوجد حرارة اقل بكثير من IRFZ44N

----

على كل حال يمكن عند خطاء ولم الاحظة

اشكر اهتمامك

[فكروعلم]

اقتباس المشاركة الأصلية كتبت بواسطة نايف نظمي السلام عليكم - وكل سنة انت بخير ومن العايدين ان شاء الله بالنسبة للتوصيلات كلها تمام وحسب اطراف الصورة ولا يوجد تلامس والشيء الغريب ان هذا الترانزيستور مسخدم في انفرتر ويعمل لساعات بدون اي حرارة دافئ فقط وانا موصلة حسب ماهو في الانفرتر وغيرتة بجديد عدة مرات واواجه نفس المشكلة حرارة عالية جدا بزمن قصير وللعلم اليوم استخدمت TIP122 واشتغل ويوجد حرارة اقل بكثير من IRFZ44N ---- على كل حال يمكن عند خطاء ولم الاحظة اشكر اهتمامك

عندما تقوم بتجريب الترانزستور هل الجهد الذي تسلطه على البوابة جدهد مستمر أم نبضات بتردد معين
